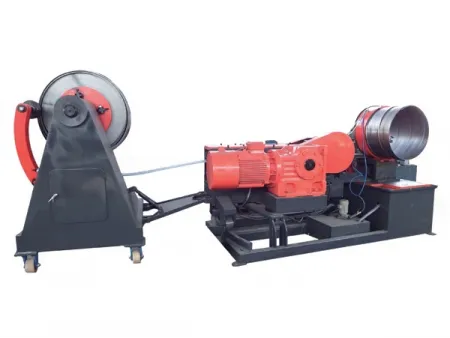

ماكينة تصنيع مجاري هواء حلزونية
DDGJ-1.2-1800-ZY
Spiral Duct Forming Machine
ماكينة تشكيل مجاري "دكتات" حلزونية مخصّصة لتصنيع مجاري الهواء الدائرية المستقيمة أو الأنابيب الحلزونية.
DDGJ-1.2-1800-ZY
Spiral Duct Forming Machine
ماكينة تشكيل مجاري "دكتات" حلزونية مخصّصة لتصنيع مجاري الهواء الدائرية المستقيمة أو الأنابيب الحلزونية.
- الهيكل: تصميم متكامل، مناسب للنقل إلى موقع العمل
- أقطار مجاري الهواء: من 100 مم إلى 1800 مم
- السماكة: من 0.5 إلى 1.2 مم
- سرعة التغذية: حتى 35 متر/دقيقة، قابلة للتعديل

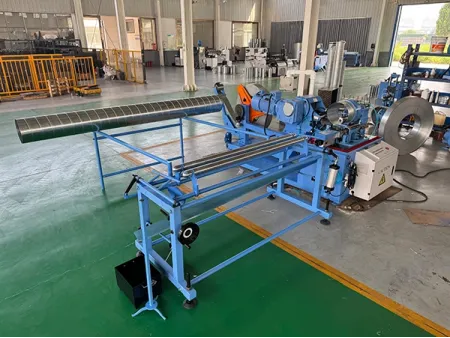

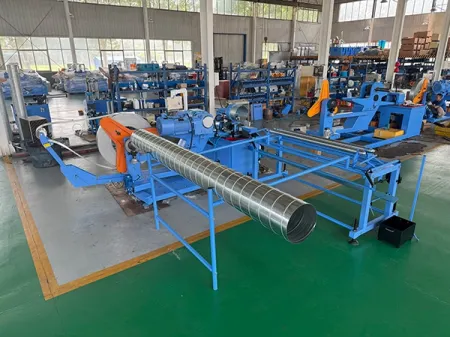

تم تصميم ماكينة تشكيل مجاري الهواء الحلزونية ذات الهيكل المتكامل بشكل أساسي لتصنيع مجاري الهواء المستخدمة في أنظمة التهوية والتكييف HVAC التجارية والصناعية. تقوم بإنتاج مجاري هواء من الفولاذ المجلفن بسماكة 0.5–1.2 مم، ومن الفولاذ المقاوم للصدأ بسماكة 0.45–1.0 مم، وبأقطار تتراوح بين 100 و1800 مم. ويبلغ عرض الشريط المستخدم لكلا المادتين 137 مم.
الماكينة موصولة مباشرة ببعضها بدون هياكل منفصلة، ما يجعل الماكينة مدمجة وسهلة النقل إلى موقع المشروع لتنفيذ إنتاج مجاري الهواء في الموقع، مع سهولة في التشغيل وكفاءة عالية في الإنتاج.
تبلغ قدرة المحرك الرئيسي 15 كيلوواط، وتصل سرعة التغذية القصوى إلى 35 متر/دقيقة قابلة للتعديل، مما يحقق إنتاجية مرتفعة. وتعتمد الماكينة على تقنية التشكيل بالقوالب، مقارنةً بماكينات الأجنحة التقليدية تتميز الاكينة بتوصيل محكم ودقة أعلى في ابعاد المنتج، مع ثبات وجودة في تشكيل مجاري الهواء.
- انابيب مجاري هواء حلزونية
- دكتات حلزونية محززة
- أقطار مجاري الهواء 100 – 1800 مم
- سماكة فولاذ مجلفن 0.5 – 1.2 مم (عرض الشريط 137 مم)
- سماكة فولاذ مقاوم للصدأ 0.45 – 1.0 مم (عرض الشريط 137 مم)
- قطر داخلي للملف 460–520 مم
- أقصى قطر خارجي للملف 1100 مم
- أقصى وزن للملف1200 كغ
- نوع درز القفلدرز خارجي
- سرعة التغذية0–35 م/دقيقة (قابلة للتعديل)
- طرق القطعقص بالمقص الدوار أو القطع بالبلازما
- نظام الطاقةالقطع والقلب بالهواء المضغوط، تثبيت رول التغذية بالهيدروليك
- مادة قالب التشكيلفولاذ مع طبقة نحاسية قابلة للاستبدال
- وزن الماكينة2000 كغ
- أبعاد الماكينة3.4 × 1.7 × 1.7 م
- حجم رف التفريغ2.1 × 1.0 × 1.0 م
- القدرة الكلية16 كيلوواط
- مصدر الطاقة380 فولت / 50 هرتز / 3 فاز
- طريقة التحكمشاشة تعمل باللمس
وحدة فك لفائف الفولاذ تتميز بهيكل عمودي متكامل مرتبط بوحدة تشكيل دكت الهواء الحلزوني الرئيسية. وهي مزودة بفرامل هوائية للتحكم في التآكل. كما تحتوي على جهاز لمنع ارتخاء اللفة وتسهيل التغذية. تدعم اللفات ذات القطر الداخلي من 460 إلى 520 مم، والقطر الخارجي الأقصى 1200 مم، والحمولة القصوى 1100 كجم. ولا يُنصح باستخدام لفائف فولاذية ذات قطر خارجي كبير جدًا نظرًا لقرب وحدة الفك من وحدة تشكيل دكت الهواء الحلزوني الرئيسية.
حافة ناعمة ونظيفة، يتطلب ضبط الزاوية والفجوة عند تغيير القوالب أو سماكة اللوح.
مناسب لجميع الأقطار والسماكات، لكنه ينتج دخان وغبار أكثر.
مزودة بمجموعتين من طرق الدحرجة لدعم سماكات 0.5–1.0 مم و 1.0–1.2 مم.
قالب فولاذي ثابت مع طبقة نحاسية قابلة للاستبدال، مقاوم للتآكل ودقيق الأبعاد، يدعم الأقطار من 100–1800 مم.
ارتفاع قابل للتعديل، مع وظيفة قلب هوائية للدكتات أقل من 500 مم، يدعم أطوال 2–4 أمتار، مع إمكانية إضافة رفوف إضافية.
يُستخدم لتنظيف سطح دكتات الهواء.
متوفر بنمط الموجة الواحدة أو المزدوجة، يُركّب مباشرة على القالب، ويُستخدم عادةً للدكتات ذات القطر 300–1000 مم لزيادة الصلابة.
لدى DDJX أكثر من 20 عاماً من الخبرة في صناعة معدات تصنيع مجاري الهواء وتخدم أكثر من 1000 عميل في صناعة التهوية والتكييف HVAC. تواصل معنا اليوم للحصول على مايكنات تصنيع مجاري الهواء.
