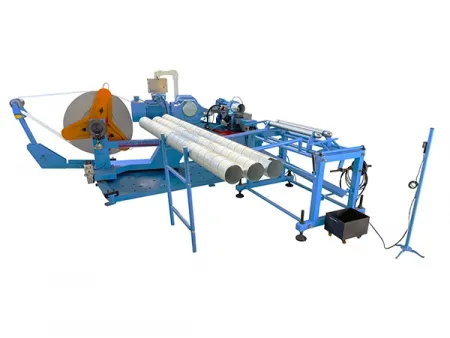

ماكينة تصنيع مجاري هواء حلزونية
DPCS-2-2000-ZY
Spiral Duct Forming Machine
ماكينة تشكيل الدكتات الحلزونية لإنتاج مجاري الهواء الحلزونية المستقيمة أو الحلزونية
DPCS-2-2000-ZY
Spiral Duct Forming Machine
ماكينة تشكيل الدكتات الحلزونية لإنتاج مجاري الهواء الحلزونية المستقيمة أو الحلزونية
- الهيكل: من النوع المدمج، مناسب للنقل إلى موقع العمل
- قطر المجاري الحلزونية: 200 مم إلى 2000 مم
- سمك المجاري الحلزونية: 1.2-2 مم
- طول أنبوب المسار الواحد: 12 مترًا
- سرعة التغذية: 25 متر/دقيقة، قابلة للتعديل

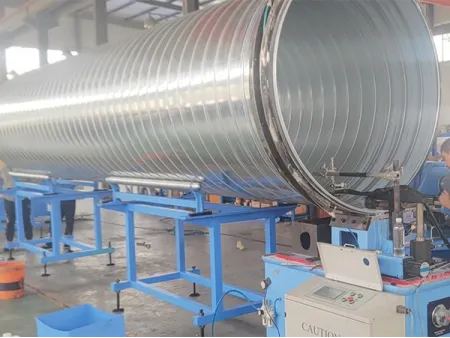

تم تصميم هذه الماكينة خصيصًا لإنتاج مجاري حلزونية كبيرة القطر وسميكة. يمكنها تصنيع دكتات مجاري بقطر يصل إلى 2000 مم، وبسمك أقصى 2 مم، وطول أنبوب يصل إلى 12 مترًا. وبفضل الهيكل المدمج ، تتميز الماكينة بتصميم متصل وقوي، مما يسمح بنقلها إلى موقع البناء لعملية الإنتاج الفعال في الموقع وزيادة مرونة وكفاءة مشاريع انظمة التهوية واسعة النطاق.
تُستخدم المجاري الحلزونية الثقيلة والكبيرة التي تنتجها هذه الماكينة في الحالات التالية التي تتطلب ضغطًا متوسطًا إلى مرتفعًا وقوة ميكانيكية عالية:
- حماية الأنابيب المعزولة لمياه الشرب والمياه الصناعية
- أنظمة التهوية وجمع الغبار في المصانع الثقيلة
- نقل الهواء في المنشآت الكبيرة مثل أنفاق المترو والمساحات تحت الأرض
- أنظمة التهوية وتكييف الهواء للملاعب والمرافق الرياضية الكبيرة
- أنظمة العادم عالية الحرارة وبيئات التهوية التي تتطلب مقاومة عالية للضغط
- قطر المجاري الحلزونية200-2000 مم
- السمك (الصلب المجلفن)1.2-2.0 مم (عرض الشريط 200 مم)
- السمك (الفولاذ المقاوم للصدأ)1.0-1.5 مم (عرض الشريط 200 مم)
- وحدة فك اللفة (القطر الداخلي لللفة)460-520 مم
- وحدة فك اللفة (القطر الخارجي الأقصى للفة)1400 مم
- وحدة فك اللفة (الوزن الأقصى للفة)1500 كجم
- نوع درز القفلدرز قفل خارجي
- سرعة التغذية0-25 متر/دقيقة (قابلة للتعديل)

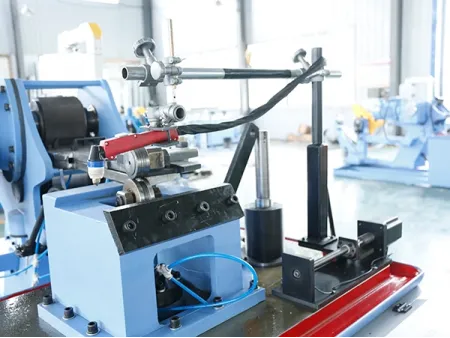

- طريقة القطعقطع بالبلازما
- نظام الطاقةالقطع والقلب بالهواء المضغوط؛ تثبيت بكرات التغذية بالهيدروليك
- مادة قالب التشكيلفولاذ
- وزن الماكينة3000 كجم
- أبعاد الماكينة4.0×2.15×1.7 م
- أبعاد رف التفريغ2.1×1.0×1.2 م
- إجمالي القدرة23 كيلوواط
- مصدر الطاقة380 فولت / 50 هرتز / 3 فاز
- طريقة التحكمشاشة لمس
نظام دفع قوي: مزودة بمحرك رئيسي بقوة 23 كيلوواط، يوفر طاقة كافية لمعالجة لفائف المعادن بسماكات 1.2-2.0 مم بثبات. تصل سرعة التغذية إلى 25 متر/دقيقة، مما يضمن كفاءة إنتاج عالية مع الحفاظ على جودة التشكيل.
تشكيل بالقالب عالي الدقة: تستخدم الماكينة عملية التشكيل بالقالب، مما ينتج درز قفل آمن مع إحكام ممتاز للهواء، ويضمن التحكم الدقيق في القطر وتوافقًا ممتازًا، متفوقة على الماكينات التقليدية من نوع الأجنحة المتفرعة.
تصميم شريط فولاذي عريض: يدعم مواد بعرض 200 مم، مما يحسن بشكل كبير من كفاءة استخدام الصفائح ويقلل من الحاجة للدرز أو الهدر، وهو مفيد بشكل خاص لتصنيع مجاري طويلة وكبيرة القطر.
هيكل مدمج وقابل للنقل: يجمع التصميم المدمج المتصل بين الصلابة وسهولة النقل، مما يمكّن من الانتشار السريع إلى مواقع مختلفة لإنتاج المجاري الحلزونية في الموقع.
