ماكينة تشكيل إطارات تثبيت الألواح الشمسية

طلب عرض سعر

من نحن: http://roll-formingmachines.asia/8-1-solar-panel-mount-roll-forming-machine.html

Solar Panel Mount Roll Forming Machine

إن ماكينة التشكيل بالدلفنة لإطارات تثبيت الألواح الشمسية هي عبارة عن خط إنتاج متكامل مصمم خصيصًا لتصنيع مقاطع جانبية للقنوات ذات فتحات بأحجام مختلفة، مما يجعلها مثالية لرفوف الأنظمة الشمسية الكهروضوئية. كما تُستخدم هذه المقاطع المعدنية القابلة لإعادة الاستخدام بشكل شائع لدعامات الأنابيب، وحوامل علب الكابلات، ودعامات القنوات، وإطارات تركيب الألواح الشمسية، مما يوفر حلاً متعدد الاستخدامات في العديد من الصناعات.

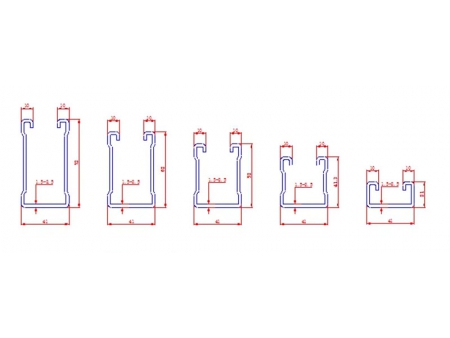

رسم التصميم القطاعات

المقاسات المتوفرة لـ 41-21، 41-41، 41-41، 41-52، 41-62، 41-72 خمسة أنواع من التشكيل الجانبي التي يتم تشكيلها بالبثق الدوار المستمر.

الخواص

مواد التغذية	المواد الخام	Q235/ Q345
	سماكة المواد	1.5 إلى 2.5 مم
	عرض المواد	98 مم إلى 200 مم تقريباً
وحدة فك الملف/ اللفافة	قدرة المحرك الرئيسية	3 كيلو وات
	عرض الملف	350 مم
	القطر الداخلي	450 إلى 530 مم
	أقصى تحميل	4 طن× 2 رولات
ماكينة التثقيب الدوارة XHH300	قدرة المحرك الرئيسية	15 كيلو وات
	قدرة محرك الرفع	3×0.37 كيلو وات
	سرعة التثقيب	0 إلى 50 م/ دقيقة
	سماكة المواد	1.5 إلى 2.5 مم
	عرض التثقيب	98 إلى 200 مم
ماكينة تشكيل الألواح الشمسية ZD/C/C21-72	قدرة المحرك الرئيسي	2×22 كيلووات
	قدرة محرك التحكم	2× 0.75 كيلووات
	سرعة التشكيل	0 إلى 0.5 م/ دقيقة
	عرض مواد التغذية	98 إلى 200 مم
	سماكة اللفة	1.5 إلى 2.5 مم
	خطوات التشكيل	24 خطوة
	البكرات (الأسطوانات)	فولاذ Cr12Mov مع المعالجة الحرارية, طلاء بالكروم الصلب
	العمود	فولاذ 40Cr 40
جهاز القطع المستمر	طريقة القطع	ما بعد القطع (لا توجد خردة أو نفايات)
	طقم شفرات واحد لكل مقاس: 21 × 41 / 41 × 41 / 52 × 41 / 62 × 41 / 72 × 41
	مواد آلة القطع	Cr12Mov
	قدرة المحرك التعاقبية	3 كيلو وات (محرك سيرفو)
المحطة الهيدروليكية	قدرة المحرك الهيدروليكي	4 كيلووات
	الماركة	YUKEN
	حجم خزان الوقود	80 لتر
نظام التحكم	الماركة	Delta دلتا
نظام التحكم	تفاوت القطع	±2 mm

مكونات الماكينة

يتم تخصيص إعداد المعدات بالكامل وفقًا للمتطلبات المحددة للعميل. وتشمل المكونات آلة فك اللفائف، ووحدة التسوية، ونظام التثقيب، وقسم التشكيل بالدلفنة، ووحدة القطع، ورف المواد، وغيرها

وحدة فك مزدوجة الرأس 4 4T

ماكينة تشكيل حوامل تثبيت الألواح الشمسية ZD/C/C21-72

ماكينة تثقيب دوّارة عالية السرعة

أسطوانات التشكيل (بكرات التشكيل)

القالب الاسطواني الدوار

معدات كاملة لصنع حوامل الألواح الشمسية
