ماكينة تشكيل مقاطع إطارات فولاذية خفيفة، XHH-C75-160

طلب عرض سعر

من نحن: http://roll-formingmachines.asia/1-8-xhh-c75-160-light-gauge-steel-framing-machine.html

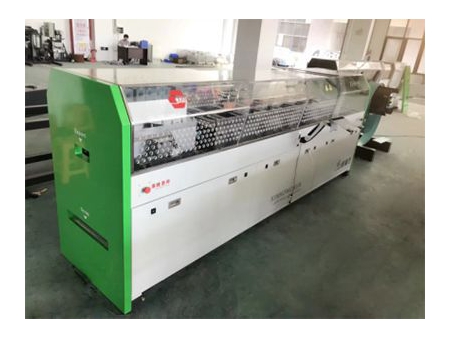

XHH-C75-160 Light Gauge Steel Framing Machine

صُممت هذه الماكينة كحل متعدد الاستخدامات، فهي تنتج بكفاءة هياكل ودعامات أثقل وأعرض، كما تتميز بنطاق عرض يتراوح بين 0.75 و1.6 مم ونطاق سُمك يتراوح بين 0.6 و1.5 مم، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات السكنية والتجارية.

أبعاد البروفيلات (المقاطع)

الخواص

الموديل	C75-89-100-140
الأبعاد	8000 × 1600 × 1900 مم
قدرة المحرك سيرفو	14 كيلو وات
المحرك الهيدروليكي	11 كيلو وات
خطوات التشكيل	17 خطوة
سرعة التشكيل	35 مم/ دقيقة (بدون تثقيب وقطع)
العرض الفعلي للمقطع شكل C	75 مم، 89 مم، 100 مم، 140 مم
ارتفاع الحافة	41 مم
الشفة	10 مم
سماكة المواد	0.6 إلى 1.5 مم
التفاوت للقطع والتثقيب	±1mm
تفاوت التشكيل	±1mm
نظام التحكم	نظام التحكم ذكي محوسب IPC
البكرات / الاسطوانات	Cr12
مواد العمود	40Cr
مواد وحدة التثقيب	Cr12Mov
مواد وحدة القطع	Cr12Mov

الميزات

وحدة فك اللفافة
1. وحدة بدء وإيقاف التشغيل التلقائي، محول مدفوع بمحرك
2. عرض الشريط: أقل من أو يساوي 500 مم
3. القطر الخارجي للملف: أقل من أو يساوي 1300 مم
4. الحمولة المقدرة: 3 طن
5. قوة المحرك الرئيسي: 4 كيلو وات
6. عرض المادة: 50 إلى 500 مم
7. القطر الداخلي: 450 إلى 530 مم

قالب التقطيع والتثقيب الهيدروليكي
1. طريقة التثقيب: التثقيب قبل وبعد
2. مواد القالب: Cr12Mov
3. طريقة القطع: آلة القطع للتشكيل، قص تغطية أو سد فتحات بثلاث شفرات
4. مواد شفرات القطع: Cr12Mov
5. معالجة السطح: نصف تشطيب باستخدام آلة سي إن سي، معالجة بالتفريغ إلى 58-60HRC، تشطيب باستخدام آلة سي إن سي

أسطوانة التشكيل/ بكرة التشكيل
1. المواد الخام: Cr12
2. نصف تشطيب باستخدام آلة سي إن سي، معالجة حرارية بالتفريغ 60-62HRC، تشطيب باستخدام آلة سي إن سي بدقة IT5، طلاء بالكروم الصلب.

نظام التحكم
1. مجموعة واحدة للتحكم IPC
2. مجموعة واحدة للتحكم PLC
3. 3 برامج تحكم NC
4. التحكم في موضع التثقيب
5. التحكم في موضع القطع
1. التحكم في كمية دفعة الإنتاج
2. التحكم في كمية الدُفعات التفصيلية
3. المراقبة في الوقت الحقيقي أثناء الإنتاج
4. التحكم عن بُعد والصيانة

تتكون معدات تشكيل الإطارات/ الهياكل الفولاذية بشكل أساسي من:

نظام التشكيل الرئيسي
وحدة فك اللفافة الهيدروليكية قوة 3 طن
نظام المحرك المؤازر
نظام التحكم المحوسب IPC (حاسوب لينوفو)
برنامج الإنتاج (1 مجموعة)

برنامج التصميم-فيرتيكس، باستخدام الترخيص (مدى الحياة)
جهاز التثقيب الأوتوماتيكي الهيدروليكي (ثقب الشبكة/الشفاه، الشق، التثقيب بالشد، الشطب، الثقب، ثقب البرغي)
وحدة ما بعد التثقيب الهيدروليكية (المادة: Cr12Mov)
وحدة الطباعة الأوتوماتيكية
طاولة نفاد (4 م)
