ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-C140
Light Gauge Steel Framing Machine
ماكينة تشكيل مقاطع الهيكل الفولاذي

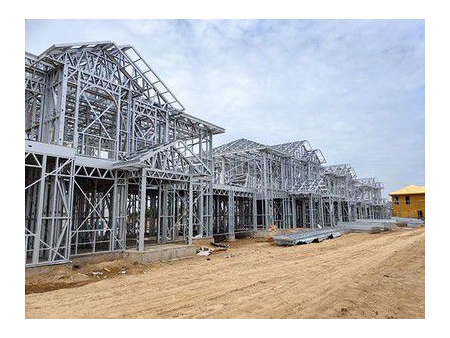

ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-C140 صممت بشكل خاص لتصنيع مكونات الهيكل والعوارض (جمالونات) والمستخدمة لإنشاء الجدران والأرضيات للمباني السكنية ذات الطوابق من 1 إلى 6. يمكنها تشكيل بالدرفلة للقطاعات بسمك من 0.8 إلى 1.5 مم وقياس 140 مم. ماكينة التشكيل بالدرفلة هذه مجهزة ببرنامج التصميم Vertex للإنتاج الأوتوماتيكي. سرعة الإنتاج تصل إلى نطاق من 4 إلى 7 طن كل 8 ساعات.
| الموديل | C140 |
| الأبعاد | 5100*1600*1100mm |
| قدرة محرك السيرفو الرئيسي | 11kW |
| المحرك الهيدروليكي | 11kW |
| خطوات التشكيل | 12 خطوات |
| سرعة التشكيل | من 4 إلى 7 طن كل 8 ساعات |
| الجهد | 380 فولت\50 هيرتز\ثلاثي الطور |
| العرض الفعال | 140mm |
| عرض المادة | 235mm |
| إرتفاع الفلنجة | 41mm |
| الشفة | 10mm |
| سمك المادة | 0.8-1.5mm |
| سماحية القطع والتخريم | ±0.5mm |
| سماحية التشكيل | ±1mm |
| نظام التحكم | نظام التحكم بالكمبيوتر IPC |
| برنامج التصميم | برنامج Vertex |
| الدرافيل | مصنوعة باستخدام فولاذ المعالجة الحرارية SKD-11، مطلية بالكروم الصلب على سطح الدرافيل |
| مادة عمود الدوران | SKD-11 |
| مادة وحدة التخريم | SKD-11 |
| مادة سكين القطع | SKD-11 |
-
-
قالب ما بعد التخريم
كل ماكينات XHH LGS مع وحدة ما بعد التخريم و ما بعد القطع، حيث تحقق الأداء العالي للتموضع والأبعاد
-
-
وصلة قطع الطرف عير الملحوم
وصلة قطع الطرف عير الملحوم هي تصميم مبتكر من شركة XHH LGS FORMER. طرفي الهيكل الرأسي يمكن ربطها بدون لحام مع شريط قاع أو قمة الهيكل الأفقي. لذلك وزن الهيكل يمكن تحميله مباشرة وتمريره بواسطة الهيكل الرأسي، حيث يحقق أمان أعلى للهيكل الإنشائي.
-
-
عملية تحزيز الشريط المعدني المستمرة بدون مواد مبثوقة
سوف تخفض قوة المادة الخام بشكل كبير عندما تستمر عملية تحزيز وشق الشريط والشفة المعدنية، لذلك يمكن بسهولة بثق المواد الموجودة بعد الخريم ومن ثم بستبب في إنسداد الماكينة أثناء عملية التشكيل بالدرفلة. نظام من بعد التخريم لماكينة شركة XHH LGS، يقوم بالمزيد من التحزيز للشريط المعدني حتى سمك رقيق 0.55 مم يدون مواد مبثوقة.
-
-
التقليل من الفاقد في المواد
المسافة القصيرة بين قالب التخريم والقطع قادرة على الحد من طول الفاقد عند 0.02 متر، وطول الفاقد في مادة النهاية ضمن 1 متر.
-
-
التوفير في التكاليف
طول كل فاقد من المادة عند بداية التشغيل لماكينة ما بعد التخريم والقطع لشركة XHH حوالي 1 متر؛ أغلب الماكينات الموجودة في السوق هي ما بعد التخريم وما بعد القطع (مزودين أخرين)، فقوداتها من المواد حوالي 8 متر في كل بداية تشغيل.
بداية التشغيل\تبديل لفة الفولاذ 8.11-12.13 Kg 5 لفات فولاذ في اليوم 40.55-60.65 Kg توفير المواد في السنة 12.17-18.2 T
- ماكينة التشكيل الرئيسية
- وحدة فك الملف الكهربائية 3 طن
- نظام المحرك
- نظام التحكم بالكمبيوتر IPC (كمبيوتر محمول Lenovo)
- برنامج الإنتاج (فئة واحدة)
- برنامج التصميم – Vertex، بترخيض للاستخدام الدائم
- وحدة التخريم الهيدروليكية الآلية (شريط\فرض الشفة، القلوظة، تشطيبات الثقب، تشطيب الحواف، الأنبعاج، فتحة المسمار)
- وحدة ما بعد القطع الهيدروليكية (المادة: SKD-11)
- جهاز الطباعة الآلية
- طاولة التباعد (الأخراج) (4 متر)
