الألواح الشمسية Solar Panels

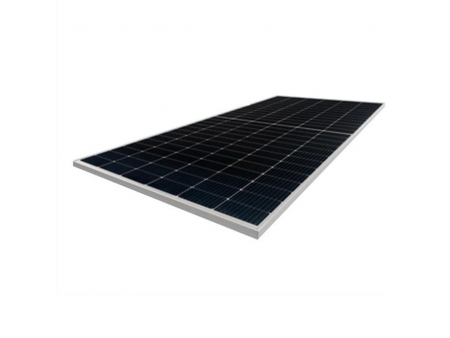

ألواح شمسية بتقنية النصف خلية أحادية الجانب من السيليكون أحادي البلورية عالي الكفاءة
IEC61215(2016), IEC61730(2016)
شهادة الجودة العالمية ISO9001: 2015: نظام إدارة الجودة (QMS)
شهادة الجودة العالمية ISO14001: 2015: نظام الإدارة البيئية (EMS)
شهادة الجودة العالمية ISO45001: 2018: نظام إدارة الصحة والسلامة المهنية (OHSMS)
هذه الوحدة الكهروضوئية الشمسية عبارة عن لوح شمسي بتقنية النصف خلية أحادية البلورية أحادية الجانب وعالية الأداء من السيليكون، حيث تتميز بكفاءة تحويل رائعة تزيد عن 20 بالمائة، مع تفاوت إيجابي يصل إلى 3 بالمائة.
- تمتع بـ 15 عامًا من الراحة ودون القلق من المشاكل وذلك من خلال الضمانة الشاملة للمواد وضمانة التصنيع.
- ضمانة مميزة لمدة 25 سنة مع معدل توهين خطي للطاقة بنسبة 0.55 بالمائة فقط.
- تتميز بتقنية القضبان المتعددة
تعمل على تعزيز الاستخدام والقدرة على تجميع التيار بشكل كبير مما يعزز بفعالية عالية من خرج الطاقة وموثوقية المنتج. - القدرة على مكافحة النقاط الساخنة
يسمح تحسين تصميم الدائرة وظروف العمل الحالية بمعامل درجة حرارة أكثر دقة وخصائص مضادة للنقطة الساخنة. - ضمان مقاومة PID
يساعد تحسين تقنية إنتاج البطاريات والتحكم في المواد في تقليل احتمالية حدوث PID (التقادم المُحَفَّز بالتوتر على الألواح الكهروضوئية)، وهي ظاهرة تسبب التوهين أو الضعف. - القدرة على التكيف مع البيئات القاسية
حصلت الألواح الشمسية على شهادة اجتياز اختبارات من طرف ثالث لرش الملح العالي وتآكل الأمونيا العالي. - سعة التحميل
اجتازت الألواح الشمسية اختبار حمل الرياح 2400Pa وحمل الثلج 5400Pa. - شهادة المنتج
حصلت على شهادات UL و TUV و CE و CQC
الخواص
- نوع الخلية: خلايا شمسية أحادية البلورية من النوع P
- عدد الخلايا: 108 (2 × 54)
- الأبعاد: 1722 × 1134 × 30 مم
- الوزن: 22 كجم
- زجاج أمامي: 3.2 مم، طلاء مضاد للانعكاس، ناقل حركة عالي، حديد منخفض، زجاج مقسّى
- الإطار: سبائك الألومنيوم المؤكسد
- صندوق التوصيل: درجة الحماية فئة IP68
- كابلات الإخراج: TÜV 1×4.0mm2
( ):400mm, (-):200mm أو طول مخصص حسب الطلب
الخواص الكهربائية
| الموديل | JKM395M-54HL4 | JKM40OM-54HL4 | JKM405M-54HL4 | JKM410M-54HL4 | JKM415M-54HL4 | |||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| أقصى قدرة (Pmax) | 395wp | 294wp | 40Owp | 298wp | 40Swp | 301wp | 410Wp | 305Wp | 415wp | 309wp |
| أقصى جهد للقدرة الكهربائية (Vmp) | 30.32V | 28.26V | 30.42V | 28.42V | 30.52V | 28.56V | 30.62V | 28.72V | 30.79V | 28.88V |
| أقصى تيار (Imp) | 13.03A10.4DA | 13.15A | 10.47A | 13.27A | 10.55A | 13.39A | 10.62A | 13.48A | 10.69A | |
| جهد الدائرة المفتوحة (Voc) | 36.90V | 34.83V | 36.98v | 34.9ov | 37.06v | 34.98v | 37.14V35.05v | 37.31v35.21v | ||
| تيار الدائرة القصيرة (lsc) | 13.71A | 11.07A | 13.78A | 11.13A | 13.85A | 11.19A | 13.92A11.24A | 14.01A11.32A | ||
| كفاءة الوحدة (%) | 20.23% | 20.48% | 20.74% | 21.00% | 21.25% | |||||
| درجة حرارة التشغيل (℃) | 40℃~ 85℃ | |||||||||
| أقصى جهد للنظام | 1000/1 500VDC(IEC) | |||||||||
| أقصى أمبيرية مقدرة | 25A | |||||||||
| تحمل القدرة | 0~ 3% | |||||||||
| المعامل الحراري للقدرة Pmax | -0.35%/C | |||||||||
| المعامل الحراري للجهد Voc | -0.28%/C | |||||||||
| المعامل الحراري لـ Isc | 0.048%/℃ | |||||||||
| درجة حرارة التشغيل الاسمية (NOCT) | 45±2℃ | |||||||||
ظروف الاختبار القياسية (STC): الإشعاع الشمسي: 1000 واط / م 2، درجة حرارة الخلية: 25 درجة مئوية، الكتلة الهوائية: 1.5
درجة حرارة خلية التشغيل الاسمية (NOCT): الإشعاع الشمسي: 800 واط / م 2، درجة الحرارة المحيطة: 20 درجة مئوية، كتلة الهواء: 1.5، سرعة الرياح: 1 م / ث
* معدل الخطأ في قياس الطاقة للوحة الشمسية هو /-3%./p>
الخواص
- نوع الخلية: خلايا شمسية أحادية البلورية من النوع P
- عدد الخلايا: 120 (6 × 20)
- الأبعاد: 1903 × 1134 × 30 مم
- الوزن: 24.2 كجم
- زجاج أمامي: 3.2 مم، طلاء مضاد للانعكاس، ناقل حركة عالي، حديد منخفض، زجاج مقسّى
- الإطار: سبائك الألومنيوم المؤكسد
- صندوق التوصيل: درجة الحماية فئة IP67
- كابلات الإخراج: TÜV 1×4.0mm2
( ):400mm, (-):200mm أو طول مخصص حسب الطلب
الخواص الكهربائية
| الموديل | JKM450M-60HL4 | JKM455M-60HL4 | JKM46QM-60HL4 | JKM465M-6QHL4 | JKM47OM-60HL4 | |||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| أقصى قدرة (Pmax) | 450Wp | 335wp | 455Wp | 339wp | 4&0Wp | 342wp | 465wp | 346wp | 470Wp | 350Wp |
| أقصى جهد للقدرة الكهربائية (Vmp) | 33.91V | 31.73V | 34.06V | 31.91V | 34.20V | 32.07V | 34.37V | 32.12V | 34.56V | 32.32V |
| أقصى تيار (Imp) | 13.27A | 10.55A | 13.36A | 10.61A | 13.45A | 10.67A | 13.53A | 10.77A | 13.60A | 1082A |
| جهد الدائرة المفتوحة (Voc) | 41.18V | 38.87v | 41.33V | 39.01v | 41.48V | 39.15V | 41.63V | 39.29v | 41.78V | 39.43v |
| تيار الدائرة القصيرة (lsc) | 13.85A | 11.19A | 13.934 | 11.25A | 14.01A | 11.32A | 14.09A | 11.38A | 14.17A | 11.44A |
| كفاءة الوحدة (%) | 20.85% | 21.08% | 21.32% | 21.55% | 21.78% | |||||
| درجة حرارة التشغيل (℃) | -4O℃~ 85℃ | |||||||||
| أقصى جهد للنظام | 1000/1500VDC (IEC) | |||||||||
| أقصى أمبيرية مقدرة | 25A | |||||||||
| تحمل القدرة | 0~ 3% | |||||||||
| المعامل الحراري للقدرة Pmax | -0.35%/℃ | |||||||||
| المعامل الحراري للجهد Voc | -0.28%/℃ | |||||||||
| المعامل الحراري لـ Isc | 0.048%/"℃ | |||||||||
| درجة حرارة التشغيل الاسمية (NOCT) | 45±2℃ | |||||||||
ظروف الاختبار القياسية (STC): الإشعاع الشمسي: 1000 واط / م 2، درجة حرارة الخلية: 25 درجة مئوية، الكتلة الهوائية: 1.5
درجة حرارة خلية التشغيل الاسمية (NOCT): الإشعاع الشمسي: 800 واط / م 2، درجة الحرارة المحيطة: 20 درجة مئوية، كتلة الهواء: 1.5، سرعة الرياح: 1 م / ث
* معدل الخطأ في قياس الطاقة للوحة الشمسية هو /-3%.
الخواص
- نوع الخلية: خلايا شمسية أحادية البلورية من النوع P
- عدد الخلايا: 144 (6 × 24)
- الأبعاد: 2278 × 1134 × 35 مم
- الوزن: 28 كجم
- زجاج أمامي: 3.2 مم، طلاء مضاد للانعكاس، ناقل حركة عالي، حديد منخفض، زجاج مقسّى
- الإطار: سبائك الألومنيوم المؤكسد
- صندوق التوصيل: درجة الحماية فئة IP68
- كابلات الإخراج: TÜV 1×4.0mm2
( ):400mm, (-):200mm أو طول مخصص حسب الطلب
الخواص الكهربائية
| الموديل | JKM540M-72HL4 | JKM545M-72HL4 | JKM550M-72HL4 | JKM555M-72HL4 | JKM560M-72HL4 | |||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| أقصى قدرة (Pmax) | 540Wp | 402Wp | 545Wp | 405Wp | 550Wp | 409Wp | 555Wp | 413Wp | 560Wp | 417Wp |
| أقصى جهد للقدرة الكهربائية (Vmp) | 40.70V | 38.08V | 40.80V | 38.25V | 40.90V | 38.42V | 40.99V | 38.59V | 41.09V | 38.69V |
| أقصى تيار (Imp) | 13.27A | 10.55A | 13.36A | 10.60A | 13.45A | 10.65A | 13.54A | 10.70A | 13.63A | 10.77A |
| جهد الدائرة المفتوحة (Voc) | 49.42V | 46.65V | 49.52V | 46.74V | 49.62V | 46.84V | 49.72V | 46.93V | 49.82V | 47.02V |
| تيار الدائرة القصيرة (lsc) | 13.85A | 11.19A | 13.94A | 11.26A | 14.03A | 11.33A | 14.12A | 11.40A | 14.21A | 11.48A |
| كفاءة الوحدة (%) | 20.90% | 21.10% | 21.29% | 21.48% | 21.68% | |||||
| درجة حرارة التشغيل (℃) | -40℃~ 85℃ | |||||||||
| أقصى جهد للنظام | 1000/1500VDC (IEC) | |||||||||
| أقصى أمبيرية مقدرة | 25A | |||||||||
| تحمل القدرة | 0~ 3% | |||||||||
| المعامل الحراري للقدرة Pmax | -0.35%/ ℃ | |||||||||
| المعامل الحراري للجهد Voc | -0.28%/ ℃ | |||||||||
| المعامل الحراري لـ Isc | 0.048%/ ℃ | |||||||||
| درجة حرارة التشغيل الاسمية (NOCT) | 45±2 ℃ | |||||||||
ظروف الاختبار القياسية (STC): الإشعاع الشمسي: 1000 واط / م 2، درجة حرارة الخلية: 25 درجة مئوية، الكتلة الهوائية: 1.5
درجة حرارة خلية التشغيل الاسمية (NOCT): الإشعاع الشمسي: 800 واط / م 2، درجة الحرارة المحيطة: 20 درجة مئوية، كتلة الهواء: 1.5، سرعة الرياح: 1 م / ث
* معدل الخطأ في قياس الطاقة للوحة الشمسية هو /-3%.
