خلاط أفقي صناعي لخلط ومزج المساحيق الجافة مع المواد المضافة السائلة

يتميز بأنه خلاط صناعي لمزج المساحيق الجافة والمواد المضافة السائلة، حيث يتكون من وعاء أسطواني أفقي، ووحدة دفع، ومجداف بعمود مزدوج، كما تم تجهيزه بكسارة مقطوعة. كما تجدر الإشارة إلى أنه أثناء التشغيل، يدور العمودان مع الشفرات ذات الدوران المعاكس إلى جوانب مختلفة، مما يدفع المجداف بزوايا مختلفة لتدوير وقلب المواد على طول الاتجاهات المحورية والقطرية. وتحت تأثير السرعة الخطية العالية، يتم رمي المواد لأعلى وسقوطها للأسفل في حالة انعدام الوزن (أي انعدام الجاذبية).

يتم خلط المواد بشكل موحد عن طريق تقاطع بعضها البعض أثناء عملية الرمي والسقوط، كما يتوفر منفذ التفريغ في أشكال الأبواب الكبيرة والصغيرة، حيث أنه مع شكل الباب الكبير، يكون التفريغ سريع وخالي من النفايات. كما يتميز هذا الخلاط الأفقي بنطاق تطبيق واسع، وتجانس خلط عالي، وزمن خلط قصير.

التطبيقات

المواد الكيميائية

مستحضرات التجميل

مواد البطاريات

الأعلاف

المواد القابلة للتطبيق (للخلط في هذا الخلاط)

المساحيق الجافة والمواد المضافة السائلة

وظائف اضافيه

الضغط/ الخلط الداخلي بالفراغ، حاجز (غلاف) للتبريد أو التدفئة

الميزات

تجانس خلط ممتاز في زمن قصير

هيكل مقاوم للتآكل وشديد التحمل لمعالجة المواد الكاشطة

صمام تفريغ كبير الحجم لتقليل النفايات

وحدة تكسير الكتل عالية السرعة

يمكن الخلط لنظام الدفعة أو بعملية مستمرة

الخواص الفنية

الحجم الإجمالي (باللتر)	الحجم الفعلي (باللتر)	الأبعاد الكلية (مم)			سرعة العمود (دورة/ دقيقة)	الوزن (كجم)
الحجم الإجمالي (باللتر)	الحجم الفعلي (باللتر)	A (الطول)	B (العرض)	C (الارتفاع)	سرعة العمود (دورة/ دقيقة)	الوزن (كجم)
200	80-120	1200	1200	750	43	270
300	120-180	1300	1400	930	43	450
500	200-300	1500	1600	1050	43	900
1000	400-600	1900	1600	1200	43	1190
1500	600-900	2200	1700	1325	43	1600
2000	800-1200	2400	1700	1600	43	2700
3000	1200-1800	2500	1850	1760	43	3200
4000	1600-2400	2900	2200	1850	29	4500
5000	2000-3000	3100	2300	2040	29	6000
6000	2400-3600	3300	2500	2100	29	7000
10000	4000-6000	3800	2900	2500	29	9000
13000	5200-7800	4200	3200	2500	25	9700
15000	6000-9000	4400	3400	2600	25	11000
18000	7200-10800	4700	3700	2500	25	12500

تفاصيل

2. خلاطة ذات أرياش (محراك ذو أرياش)

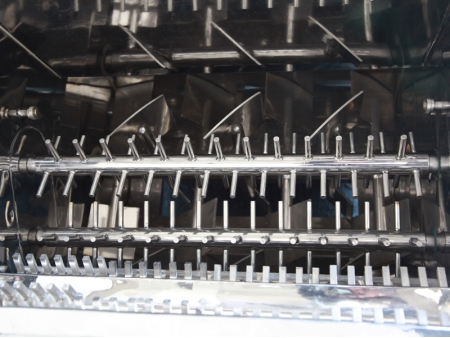

  خلاط المجداف من شركة S&L هو عبارة عن آلة خلط عالية الدقة يمكنها تحقيق نتائج خلط ممتازة حتى عندما يكون للمواد اختلافات كبيرة في الكثافة وحجم الجسيمات والنسب. ويرجع ذلك إلى التقلب السريع والمكثف وتناثر المواد بواسطة شفرات المجداف المتشابكة. ووفقاً لاختبارات العملية، يمكن لهذه الخلاطة تحقيق الحد الأقصى لمعامل الاختلاف (قيمة CV) بنسبة ≤3% لتجانس الخلط.
2. وحدة تكسير الكتل
  يمكن تركيب قاطع مقطوع للخلط المكثف وتكسير الكتل. تحافظ الكسارة المقطوعة مع واقيات الأسنان المثلثة على سرعة دوران عالية تصل إلى 1000 دورة في الدقيقة أو أكثر، مما يؤدي إلى تكسير وتفكيك المواد المجمعة في منطقة انعدام الوزن بشكل فعال.
2. صمام التفريغ
  بشكل عام يتم إستخدام صمام زعانف هوائي، حيث يتم دمج صمام القوس الدائري بإحكام في الأسطوانة، وهو متسق مع الجدار الداخلي للأسطوانة، وخالي من ظاهرة تراكم المواد والزوايا الميتة للخلط. كما يضمن مانع التسرب من نوع شريط على الحافة عدم التسرب أثناء الفتح والإغلاق المتكرر.
2. شفرات من قطعتين
  لتقليل تكلفة استبدال الأجزاء الضعيفة، حيث يمكن تصنيع شفرات المجداف (الأرياش) بتصميم مكون من قطعتين. كما يتم وضع شفرة صغيرة متحركة على قاعدة الشفرة، مما يسمح بالاستبدال المباشر للشفرات الصغيرة البالية، مما يجعلها غير مكلفة للمستخدم.
2. علبة التروس الخطية
  بالنسبة للخلاطات كبيرة الحجم بسعة تزيد عن 6 أمتار مكعبة، يتم استخدام علبة تروس مضمنة أو خطية لزيادة عزم الدوران وتقليل معدلات الصيانة، مما يؤدي بشكل فعال إلى معالجة بعض العيوب السابقة.
2. 20 متر مكعب
  يمكن لهذه السلسلة من الخلاطات ذات المجداف أو الأرياش تحقيق سعة قصوى تبلغ 20 مترًا مكعبًا، والتي تختلف بشكل كبير عن المواصفات القياسية من حيث شكل النقل والدعم السفلي للمعدات واسعة النطاق.

خيارات

خلاط مع الدوار قابل للسحب
تم تطوير الخلاط الدوار القابل للسحب لتلبية احتياجات التطبيقات والصناعات. ففي الحالات التي لا يتمكن فيها التنظيف اليدوي أو التنظيف المكاني (CIP) من إزالة أي مواد قد تكون عالقة في عناصر الخلط أو في المناطق التي يصعب الوصول إليها بشكل كامل، يمكن سحب العمود بالكامل لمزيد من التنظيف. كما يساعد هذا التصميم العملاء من حل مشكلة تنظيف المواد اللزجة بالكامل وأداء مهام الصيانة في المستقبل. وفضلاً عن ذلك، يقلل التصميم الفريد من وقت التوقف عن التنظيف ويقلل من احتمالية التلوث المتبادل. كما تضمن غرفة الخلط التي يسهل الوصول إليها توفير بيئة خلط صحية.

مبدأ العمل
تم تجهيز الخلاط الدوار القابل للسحب بهيكل مشبك سريع بين اللوحة النهائية والشفة الطرفية لجسم الوعاء. كما يمكن فتح العمود بشكل مريح وسريع بعيدًا عن الوعاء. فضلاً عن ذلك، يتصل عمود الإدخال بالمخفض ويتم تثبيته في مكانه بواسطة محمل المخفض، بينما يتم وضع الجانب الآخر من العمود بواسطة محملين. وعلاوة على ذلك، يضمن دليل توجيه المسار إمكانية فتح العمود بالكامل وقيادته بواسطة محرك أو تشغيله يدويًا. ومع ذلك، يلزم وجود نظام تحكم PLC للتشغيل، كما يلزم وجود مستشعر موضع لضمان توقف العمود عند نفس الموضع إذا كان بحاجة إلى سحبه مفتوحًا.

خاصية التنظيف في المكان CIP

تتميز هذه الخلاطات بأنها قادرة على تحقيق الأداء الأمثل للإنتاج الصحي من خلال تطبيق نظام التنظيف المكاني (CIP)، كما يمكن إضافة هذه الميزة إلى جميع الخلاطات الأفقية. وتعتبر عملية التنظيف المكاني (CIP) عملية تنظيف فعالة تتطلب بعض خطوات التحضير اليدوية، مثل تركيب جهاز الغسيل. وبمجرد التثبيت، يقوم النظام بإجراء تنظيف كامل في الوضع التلقائي بالكامل من خلال نظام التحكم PLC. وبالنسبة للتجفيف بالهواء، فإنه ضروري بعد التنظيف الرطب. ومع عدم وجود تلوث متبادل بين الدفعات، يمكنك التأكد من جودة المنتجات النهائية.

يوجد في الخلاط باب كبير جدًا يسهل عملية الصيانة.
يحتوي باب الصيانة الكبير على نافذة مراقبة صغيرة، مما يسمح بمراقبة تشغيل معدات الخلط في الوقت الحقيقي.
يمكن لهذا الخلاط تحقيق عملية دفعة كبيرة مع إنتاج خلط عالي.

يعتبر خلاط المجداف مناسبًا بشكل خاص لخلط ومزج العلف والحبوب، ومزائج السوائل أو الملاط غير الاتجاهية، وكريات الصابون، والجسيمات، والمنتجات الكاشطة، والمعجون، وكعك الترشيح، والمنتجات الهشة/القابلة للتفتيت.

طريقة الخلط المستمر أو الخلط على دفعات: تتيح المعالجة على دفعات إمكانية التتبع.
حجم الدفعة: من المهم إيجاد التوازن الصحيح، حيث أن الدفعة الكبيرة جدًا قد تؤدي إلى خلط غير متساوٍ.
زمن الخلط: تؤدي أوقات الخلط الأقصر إلى انخفاض تكاليف المعالجة وتقليل تدهور المواد الحساسة. ومع ذلك، يجب تحقيق التوازن بين تجانس الخلط وزمن الدورة.
استهلاك الطاقة: كفاءة الطاقة أمر بالغ الأهمية. ولذا، تتمتع شركة S&L بخبرة واسعة في تصميم أنظمة الخلط والمزج الموفرة للطاقة
سهولة التفريغ: تعد إمكانية التفريغ إحدى الوظائف الرئيسية لخلاطات الدفعات. من الضروري ضمان التفريغ الكامل للمادة المخلوطة دون أي بقايا.
سهولة التنظيف: يعد التنظيف المناسب أمرًا حيويًا لمعدات خلط ومزج المواد المختلفة. تم دمج الخلاطات والخلاطات الصناعية مع أنظمة CIP (التنظيف في المكان) لسهولة التنظيف.
وعند اختيار نظام الخلط والمزج، يرجى إبلاغ خبرائنا الفنيين بمتطلباتكم. وسوف يقدمون توصيات مناسبة لتقليل التكاليف وزيادة كفاءة المعدات إلى أقصى حد.

عادة بعد 45 إلى 90 يومًا من تأكيد رسومات التصميم.

يمكننا إجراء اختبارات مدفوعة الأجر للمعدات النهائية، حيث ندعو العميل لتحضير المواد المستخدمة لاختبار المعدات، ونحن واثقون من أن نتيجة الخلط سوف تحقق متطلبات العميل على أتم وجه.
