ماكينة القطع بالليزر (فايبر ليزر) لتشكيل ألواح وإطارات الأبواب المعدنية

طلب عرض سعر

من نحن: http://metaldoor-machine.asia/2-7-laser-cutting-machine.html

NCM-JG

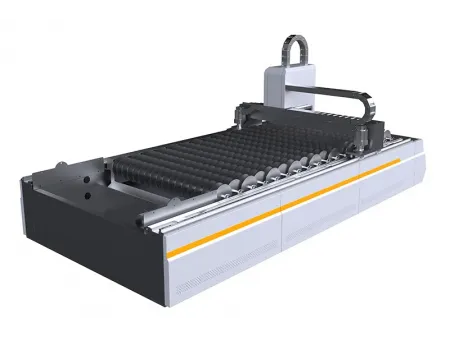

Fiber Laser Cutting Machine

ماكينة معالجة المعادن الأوتوماتيكية لإنتاج إطارات الأبواب (حلوق الأبواب) وألواح الأبواب الفولاذية

تتميز ماكينة القطع بالليزر سلسلة NCM-JG بأنها تحقق عملية قطع عالي الدقة لمختلف إطارات الأبواب (حلوق الأبواب) وألواح الأبواب المصنوعة من الفولاذ المقاوم للصدأ أو تشكيل الثقوب والفتحات مثل فتحات القفل وفتحات المفصلات وفتحات التثبيت قبل التشكيل من نظام التشغيل الذكي المدعوم بنظام CNC. كما تجدر الإشارة إلى أنها تشع ليزر عالي الكثافة على سطح المادة، مما يتسبب في ذوبان المادة أو تبخرها من خلال التفاعل بين الليزر والمادة. وبمساعدة تدفق الهواء عالي السرعة، يتم قطع المادة.

التطبيقات

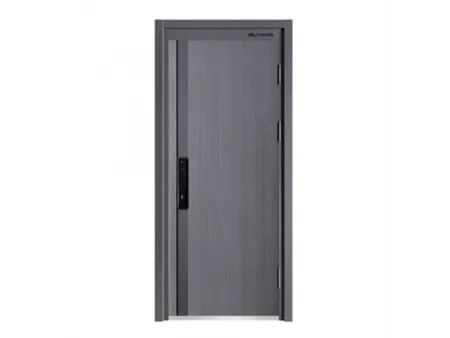

أبواب الأمان
أبواب مقاومة للحرائق
أبواب مستشفيات/ أبواب مراكز صحية/ أبواب مدارس
أبواب الغرف النظيف والمعامل

الميزات

يمكن استخدام آلة القطع بألياف الليزر قبل تشكيل إطار الباب.
القطع بالليزر لا يحتاج إلى قوالب.
يمكن إكمال جميع عمليات التثقيب والحز والتشذيب دفعة واحدة، دون الحاجة إلى معدات إضافية.

الخواص

الموديل	DS3015	DS4020	DS6020	DS6025	DS8025
مقاس المواد المعالجة	3000×1500mm	4000×2000mm	6000×2000mm	6000×2500mm	8000×2500mm
حركة المحور X	1530mm	2030mm	2030mm	2530mm	2530mm
حركة المحور Y	3030mm	4030mm	6030mm	6030mm	8030mm
حركة المحور Z	≤110mm	≤110mm	≤110mm	≤110mm	≤110mm
السرعة القصوى لمحاور X/Y	120 م/ دقيقة	120 م/ دقيقة	120 م/ دقيقة	120 م/ دقيقة	120 م/ دقيقة
أقصى تسارع للمحاور X/Y	1.0g	1.0g	1.5g	1.5g	2.0g
دقة تحديد المواقع للمحاور X/Y	±0.03mm / م	±0.03mm / م	±0.05mm / م	±0.05mm / م	±0.05mm / م
دقة التكرار للمحاور X/Y	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm
الأبعاد	5500×2500×2000mm	6500×3200×2000mm	8800×3000×2000mm	8800×3000×2000mm	11300×3600×2000mm

تفاصيل

طاولة العمل
تعتمد ماكينة القطع بالليزر على هيكل مزدوج المحرك من نوع قنطري، ويمكن تزويدها بطاولة عمل قابلة للتبديل، مما يسمح بإجراء القطع والتغذية في وقت واحد.
التحكم في حركة المحاور X، Y، Z
تستخدم في جميع المحاور X وY وZ محركات مؤازرة عالية العزم من Fuji Electric اليابانية الصنع.
نظام تفريغ النفايات
تم تجهيز الجزء السفلي من سرير ماكينة القطع بعربة، والتي يمكنها جمع النفايات والقطع الصغيرة أثناء عملية الإنتاج.
جزء ناقل الحركة
يُستخدم ناقل حركة مع رف التروس الدقيق مستورد من تايوان YYC، ومع وحدة تشحيم مركزية.
هذا الجزء مجهز بمخفض كوكبي عالي الدقة من Nissei، مع رد فعل عكسي قابل للضبط أقل من دقيقتين قوسية. وهذا يوفر صلابة قوية ومقاومة للصدمات.
رأس القطع بالليزر
يُستخدم رأس قطع خاص بالألياف مستورد (مع مجموعة عدسات محاذاة).
رأس القطع مجهز بجهاز استشعار حساس غير متلامس، مما يسمح بوظيفة عائمة مستقرة للمحور Z تحت سيطرة النظام.
مصدر الليزر
يمكن أن يعمل بشكل مستمر لمدة 24 ساعة.
وتتميز ألياف الليزر بكفاءة تحويل كهروضوئية تزيد عن 25 بالمائة في وضع التعديل المستمر أو النبضي حتى 20 كيلو هرتز. كما يتراوح نطاق العمل الديناميكي للجهاز بين 10 بالمائة و105 بالمائة من الطاقة الكاملة، ولن تتغير زاوية تباعد الشعاع أو جودة الشعاع ضمن النطاق بأكمله. كما يمكن استخدام معدات الليزر للتطبيقات عالية الطاقة ومنخفضة الطاقة، مثل اللحام والقطع الدقيق.
فضلاً عن ذلك، يمكن أن يصل طول الألياف إلى 15 مترًا، ويمكن استخدامه مع بوابات ضوء متعددة النهايات ومُجمِّعات الحزمة ومقياس الجلفانومتر والألياف بأقطار أساسية مختلفة.
برنامج عملية القطع
يدعم برنامج الرسم الاحترافي مثل CAD وCAD وCorelDraw، مما يضاعف من إدارة الصفائح المعدنية والاستفادة منها.

حلول مصممة خصيصًا لتصنيع الأبواب المعدنية
