ماكينة تشكيل قطاع كمر مجرى شكل قبعة (قطاع معدني شكل أوميجا)

من نحن: http://roll-formingmachines.asia/2-7-hat-channel-roll-forming-machine.html

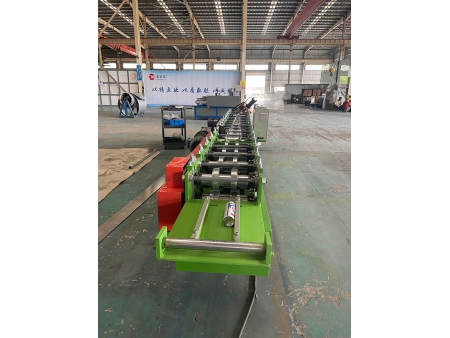

Hat Channel Roll Forming Machine

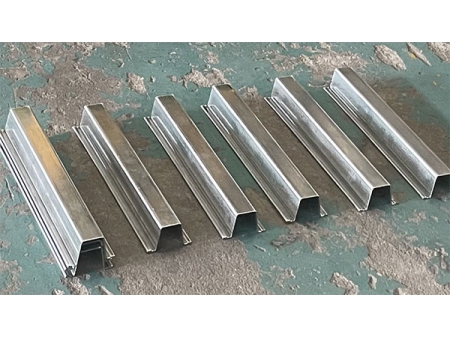

تُستخدم ماكينة تشكيل القطاعات المعدنية (كمر مجرى) هذه لتصنيع قنوات على شكل قبعة أو شكل أوميجا، والتي تُستخدم عادةً في البناء والصناعات الأخرى. ويشبه شكل القناة عادةً الحرف اليوناني أوميغا (Ω)، وهو ما يعطيها اسمها. كما تُستخدم هذه القنوات كدعامات هيكلية أو مكونات الهياكل في تطبيقات مختلفة، بما في ذلك الجدران والأسقف وغيرها.

الميزات

خفيفة الوزن: نظرًا لهيكلها الرقيق، فإن قناة أوميجا خفيفة الوزن نسبيًا مقارنةً بالعوارض الصلبة أو قطاعات الهياكل الأخرى، مما يسهل التعامل معها وتركيبها.
المتانة العالية والصلبة: تتميز بمتانتها ومقاومتها للانحناء أو الالتواء تحت الحمل، مما يجعلها مثالية للتطبيقات التي يكون فيها الاستقرار الهيكلي أمراً بالغ الأهمية.
خيارات أطوال قابلة للتخصيص: تتوفر بأطوال مختلفة ويمكن قصها في الموقع بالأبعاد المطلوبة أو تخصيصها لتلبية احتياجات المشروع المحددة.
خيارات تركيب مرنة: يمكن تثبيتها على الجدران أو الأسقف أو الأسطح الأخرى باستخدام براغي أو مسامير أو مثبتات أخرى. كما يمكن استخدامها كأسطح تثبيت لمختلف التركيبات والمعدات.
العزل الصوتي والحراري: تستخدم أحياناً كجزء من أنظمة عزل الصوت أو العزل الحراري. كما يمكن دمجها مع مواد العزل لإنشاء فجوة هوائية تعزز الأداء الصوتي والحراري.

نماذج

الخواص

البند	ماكينة تشكيل القناة الفولاذية المجلفنة شكل القبعة YX38-68 (قطاع معدني شكل أوميجا)
الأبعاد	5500 × 1100 × 1400 مم
الوزن	2000 كجم
القوة الهيدروليكية	1.5 كيلو وات
قدرة المحرك	7.5 كيلو وات
الفولتية	380 فولت/ 3 فاز/ 60 هرتز
خطوات التشكيل	14
سرعة التشكيل	من 0 إلى 20 م/ دقيقة
وزن القطاع (المدادة)	38 مم
العرض الفعلي	68 مم
السماكة	1.2 إلى 1.6 مم (المواد Q235GI)
تفاوت القطع	±2mm
مواد الأسطوانة (البكرة)	فولاذ مطروق عالي الجودة 45#، مصقول ومطلي بالكروم الصلب
المواد الخام	صفائح مجلفنة

الخواص

نظام تغذية المواد

تبدأ العملية بتلقيم ملف من الصفائح المعدنية في الماكينة. يمكن أن يكون الملف مصنوعًا من مواد مختلفة مثل الفولاذ أو الألومنيوم أو الفولاذ المجلفن، اعتمادًا على التطبيق والخصائص المرغوبة لقناة أوميجا (قطاعات معدنية شكل قبعة أوميغا).

التشكيل بالدلفنة

تستخدم الماكينة سلسلة من البكرات والقوالب المصممة بدقة لتشكيل الصفائح المعدنية المسطحة تدريجيًا في شكل قناة أوميجا المطلوبة. تقوم كل مجموعة من البكرات على طول الماكينة بتنفيذ إجراءات ثني وتشكيل محددة. تضمن هذه العملية التدريجية تشكيل دقيق ومتناسق لقنوات أوميجا بأبعاد موحدة.

القطع

بمجرد أن يتم تشكيل الصفيحة المعدنية بالكامل في شكل قناة أوميجا، تقوم آلية القطع بتشذيب القنوات إلى الطول المطلوب.

التكديس أو التغليف

بعد التقطيع، يتم تكديس قطاعات القنوات أو تجميعها أو تعبئتها من أجل المناولة والتخزين والنقل بكفاءة.
