ماكينة تشكيل القطاعات شكل Z و شكل C (لتشكيل بروفيلات المدادات أو الرافدات)

طلب عرض سعر

من نحن: http://roll-formingmachines.asia/2-1-cz-purlin-roll-forming-machine.html

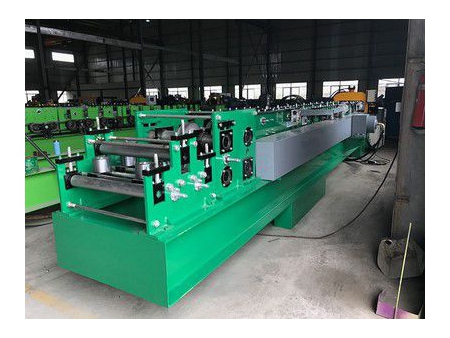

C100-300/Z120-300 CZ Purlin Roll Forming Machine

يمكن لماكينة تشكيل المدادة هذه أن تتحول بسرعة من شكل C إلى شكل Z في 30 دقيقة فقط. وتنتج أحجام مدادة تتراوح من 100 مم إلى 300 مم، مع إمكانية إجراء التعديلات في خمس دقائق فقط. بالإضافة إلى ذلك، يمكن تزويد ماكينة المدادة بوحدة تثقيب لعمل الثقوب بدقة، مما يسمح بسهولة التثبيت أثناء التركيب.

نماذج

رسم التصميم القطاعات

موديل البروفايل (القطاع)	القطاع			السماكة
موديل البروفايل (القطاع)	شبكي متقاطع	فلنجة/ مفصلات	شفة	السماكة

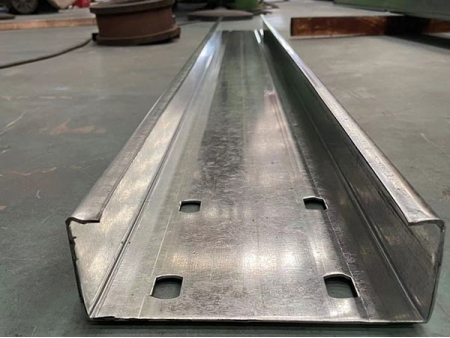

C100-300	100-300mm	40-100mm	10-20mm	1.2-3.0mm
Z120-300	120-300mm	40-100mm	10-20mm	1.2-3.0mm

الخواص

الموديل	C100-300/Z120-300
الأبعاد	11000 × 1800 × 1500 مم
وزن الماكينة	11 طن
قياس المقاطع شكل C	100 إلى 300 مم
قياس المقاطع شكل Z	120 إلى 300 مم
سماكة المواد	1.2 إلى 3.0 مم
قدرة المحرك سيرفو الرئيسي	30 كيلو وات
خطوات التشكيل	23 خطوة
سرعة التشكيل	0 إلى 30 م/ دقيقة
القوة الهيدروليكية	7.5 كيلو وات
مواد هيكل الماكينة	عارضة H- بسُمك 30 مم

الخواص

آلة تشكيل بالدرفلة
1. خطوات التشكيل: 23 خطوة
2. سرعة التشغيل: 30 م/دقيقة (بدون تثقيب وقطع)
3. قوة المحرك المؤازر الرئيسي: 30 كيلو وات
4. مادة الأسطوانة: Gcr15/Cr12، المعالجة باستخدام ماكينة CNC والمعالجة الحرارية، مطلية بالكروم الصلب على السطح
5. مادة العمود: 40Cr بقطر عمود يبلغ 90 مم
6. هيكل الماكينة: عارضة شكل H 400# وفولاذ A3 بسُمك 30 مم

آلة القطع المسبق والخرم المسبق الهيدروليكية
1. مادة شفرة القطع: Cr12Mov
2. المعالجة السطحية: تشطيب نصف تشطيب باستخدام ماكينة CNC
3. المعالجة بالتفريغ إلى 58-60HRC، تشطيب باستخدام ماكينة CNC

آلة قطع العمود الهيدروليكية
1. طريقة القطع: قطع متعدد الأحجام
2. مادة شفرة القطع: Cr12Mov
3. المعالجة السطحية: تشطيب نصف تشطيب باستخدام ماكينة CNC
4. المعالجة بالتفريغ إلى 58-60HRC، تشطيب باستخدام ماكينة CNC

النظام الهيدروليكي
1. الطاقة الهيدروليكية: 7.5 كيلو واط
2. العلامة التجارية الهيدروليكية: Yuken
3. خزان الزيت: 120 لتر
4. نظام التبريد: مروحة تبريد

وحدة تحكم PLC (ماركة Delta)
1. التحكم في موضع التثقيب
2. التحكم في موضع القطع
3. التحكم في كمية دفعة الإنتاج
4. الجهد الكهربي: 380 فولت/50 هرتز/ 3 فاز

الإكسسوارات الرئيسية

أداة فك الشريط الفولاذي
ماكينة تشكيل اللفائف
وحدة القطع المسبق الهيدروليكية
وحدة ما قبل التثقيب الهيدروليكية

آلة قطع العمود الهيدروليكية
النظام الهيدروليكي (Yuken)
نظام التحكم PLC (ماركة Delta)
