C80-300 Full Automatic Adjustable C Purlin Machine

ماكينة تشكيل الرافدة المعدنية الأفقية على شكل C الآلية C80-300 متوفرة بآلية الضبط الأوتوماتيكي لقياس المنتج بدون تغيير الدرافيل أو الفواصل ضمن دقيقة واحدة. العرض القابل للضبط من 80 إلى 300 مم ونطاق سمك المنتج من 1.2 إلى 3.0 مم. نظام التخريم الاختياري يحقق تخريم الثقوب عند أي موضع للمدادة.

العينات

رسم القطاعات

W: من 80 إلى 300 مم
H: من 35 إلى 100 مم
E: من 10 إلى 20 مم

المواصفات

الموديل	C80-300
الأبعاد	780017001600mm
قدرة المحرك الهيدروليكي	22kW
قدرة محرك ضبط قياس الرافدة على شكل C	0.37kW*2 0.75kW
قدرة محرك التوجيه	0.18kW*2
قدرة محرك ضبط تخريم الثقوب	0.18kW*2
خطوات التشكيل	13 خطوة 3 خطوات لإعادة التشكيل
سرعة التشكيل	8 متر في الدقيقة، 16 متر في الدقيقة، 25 متر في الدقيقة
الجهد	380 فولت\50 هيرتز\ ثلاثي الطور
تأثير العرض	80-300mm
عرض المادة	122-402mm
إرتفاع فلنجة الرافدة	35-100mm
سمك المادة	1.2-3.0mm
نظام التحكم	نظام التحكم بالكمبيوتر PLC
الدرافيل	مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل
مادة عمود الدوران	فولاذ 40Cr
مادة المثقاب	Cr12Mov
مادة سكين القطع	Cr12Mov

التفاصيل

نظام التخريم بأربع أسطوانات، متوفرة للتخريم الأحادي والتخريم المزدوج

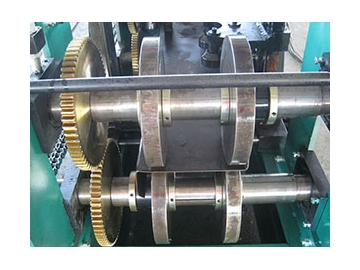

الدرافيل مصنعة من الفولاذ التحميل GCr15 ذو الجودة العالية والمعالجة بماكينات الخراطة CNC والمعالجة الحرارية. طلاء الكروم الصلب أو طلاء الأكسيد الأسود كخيار. تشتمل على بكرة التوجيه لمادة التغذية، وإطار الهيكل مصنوع من الفولاذ نوع 400# H الملحوم.

نظام التحكم PLC، المصمم خصيصاً لنظام التخريم الآلي للمدادة على شكل C لتحقيق التخريم وتحسين كفاءة المعالجة.

بفضل نظام القطع المسبق ونظام القطع اللاحق، لا يوجد حاجة لتغيير سكين القطع لقياسات مختلفة.

خيار طاولة التباعد (الأخراج) الكهربائية لزيادة سرعة الإنتاج.

الملحقات الرئيسية

الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
وحدة فك الملف اليدوية 3 طن
وحدة التوجيه الأوتوماتيكية
وحدة إعادة التشكيل الآلية
نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)

نظام المحرك الهيدروليكي
وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
وحدة القطع المسبق (متوفر لإضافة وحدة القطع اللاحق)
طاولة التباعد (الأخراج)
دليل التشغيل
