ماكينة تشكيل الرافدة المعدنية الأفقية Z الآلية
Z100-300 Full Automatic Adjustable Z Purlin Machine

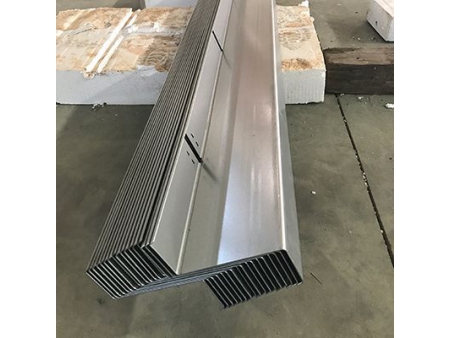

ماكينة تشكيل الرافدة المعدنية الأفقية Z الآليةZ100-300 ، طورت بشكل خاص للتشكيل الآلي لقطاعات الرافدة على شكل Z . قابلية ضبط العرض ضمن دقيقة واحدة، بنطاق من 100 إلى 300 مم. هذه الماكينة يمكنها درفلة المواد بسمك من 1.2 إلى 3.0 مم وتتميز بثلاث مستويات لسرعة الإنتاج: 8 متر في الدقيقة، 16 متر في الدقيقة و25 متر في الدقيقة.
- قادرة على تشكيل الرافدة الأفقية (مدادة) بقياسات مختلفة بدون تغيير الدرافيل أو الفواصل
- وحدة نظام القطع المسبق، بدون تغيير سكين القطع للقياسات المختلفة
- خيارات تخريم الثقوب عند أي موضع من لوح الرافدة والفلنجة
| الموديل | Z100-300 |
| الأبعاد | 7800*1700*1600mm |
| قدرة المحرك الهيدروليكي | 22kW |
| قدرة المحرك لضبط تخريم الثقوب | 0.18kW*2 |
| خطوات التشكيل | 13 خطوة 3 خطوات لإعادة التشكيل |
| سرعة التشكيل | 8 متر في الدقيقة، 16 متر في الدقيقة، 25 متر في الدقيقة |
| الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
| العرض الفعال | 100-300mm |
| إرتفاع لوح التسقيف | 40-100mm |
| سمك المادة | 1.2-3.0mm |
| نظام التحكم | نظام التحكم بالكمبيوتر PLC |
| الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
| مادة عمود الدوران | فولاذ 40Cr |
| مادة المثقاب | Cr12Mov |
| مادة سكين القطع | Cr12Mov |
-
-
نظام التخريم بأربع أسطوانات، متوفرة للتخريم الأحادي والتخريم المزدوج
-
-
الدرافيل مصنعة من الفولاذ التحميل GCr15 ذو الجودة العالية والمعالجة بماكينات الخراطة CNC والمعالجة الحرارية. طلاء الكروم الصلب أو طلاء الأكسيد الأسود كخيار. تشتمل على بكرة التوجيه لمادة التغذية، وإطار الهيكل مصنوع من الفولاذ نوع 400# H الملحوم.
-
-
نظام للتحكم PLC لعلامتنا التجارية، المصنعة خصيصاً لنظام التخريم الآلي للمدادة على شكل z.
-
-
بفضل نظام القطع المسبق ونظام القطع اللاحق، لا يوجد حاجة لتغيير سكين القطع لقياسات مختلفة.
-
-
متوفر خيار طاولة التباعد (الأخراج) الكهربائية لزيادة سرعة الإنتاج.
- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية
- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي
- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
- وحدة القطع المسبق (متوفر لإضافة وحدة القطع اللاحق)
- طاولة التباعد (الأخراج)
- دليل التشغيل
