ماكينة تشكيل مقاطع هيكلية شكل Z (120 إلى 300 مم)

من نحن: http://roll-formingmachines.asia/2-2-z120-300-purlin-machine.html

Z120-300 Z Purlin Machine

ماكينة تشكيل قطاعات هيكيلة (المدادة/ الرافدة) شكل Z هي نوع من معدات التشكيل بالدلفنة المستمرة المصممة لإنتاج مدادات Z بأحجام مختلفة وفقًا لمتطلبات محددة. كما يمكن ضبط عرض الشبكة وارتفاع الشفة يدويًا أو آليًا. وبفضل الأتمتة الكاملة، تسمح الماكينة بتبديل المقاسات بين 120 مم و300 مم في دقيقة واحدة فقط عن طريق نظام التحكم الذكي PLC.

كما تلعب مدادات Z دورًا حاسمًا في دعم مواد التسقيف مثل الهياكل الفولاذية من خلال توزيع وزن السقف على الإطار الهيكلي الرئيسي للمبنى. وعادةً ما تُستخدم المدادات Z بالاقتران مع مكونات البناء الأخرى مثل الأسقف والجدران، وتوفر المدادات Z إطارًا ثابتًا لتوصيل هذه المواد بأمان.

نماذج

رسم التصميم القطاعات

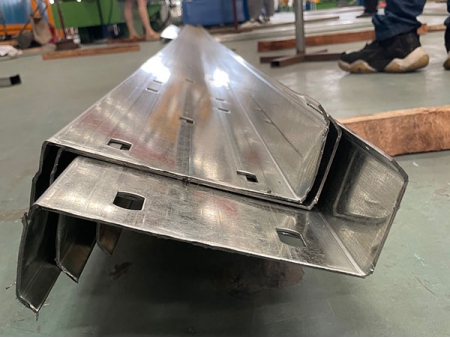

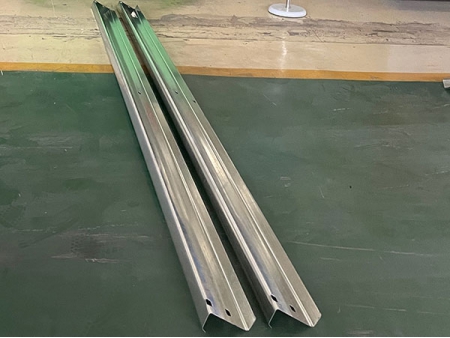

قطاعات المدادات شكل Z
الموديل	قياس القطاع
الموديل	H	B1	B2	C
Z120	120mm	55mm	50mm	16mm
Z140	140mm	55mm	50mm	16mm
Z160	160mm	67mm	61mm	16mm
Z180	180mm	67mm	61mm	18mm
Z200	200mm	67mm	61mm	18mm
Z220	220mm	78mm	72mm	18mm
Z250	250mm	78mm	72mm	20mm
Z280	280mm	78mm	72mm	20mm
Z300	300mm	78mm	72mm	20mm

تتوفر المقاطع المعدنية شكل Z بأحجام مختلفة لاستيعاب المتطلبات الإنشائية المختلفة للمباني وتلبية المواصفات التي تقدمها الشركات المصنعة. وهذه الأحجام المختلفة مصممة للتكيف مع احتياجات التحميل المختلفة، والتصميمات المعمارية، ولوائح البناء المحلية.

الخواص

البند	ماكينة تشكيل مقاطع هيكلية (مدادات) شكل Z
الأبعاد	8500 × 1600 × 1500 مم
الوزن	7500 كجم
قدرة المحرك	30 كيلو وات
قدرة مضخة الزيت	5.5 كيلو وات
الجهد	380 فولت/ 3 فاز/ 60 هرتز
خطوات التشكيل	19 خطوة
سرعة التشكيل	8 إلى 25 م/ دقيقة
سماكة التشكيل	1.2 إلى 3.0 مم (GI)
العرض الفعلي	120 إلى 300 مم
الارتفاع الفعلي	45 إلى 100 مم
عرض الحافة	10 إلى 20 مم

الخواص

نظام التثقيب المسبق والقطع المسبق الهيدروليكي

يتم التحكم في طول القطع وعدد القطع والتثقيب بواسطة وحدة تحكم PLC

وحدة التشكيل بالدلفنة

هذا هو الجزء الأساسي من الماكينة، حيث يتم تشكيل الشريط الفولاذي تدريجيًا في شكل حرف Z من خلال المرور عبر سلسلة من البكرات (الأسطوانات).

نظام التحكم PLC

يتم تجهيز ماكينات تشكيل المدادة (الرافدة) على شكل حرف Z بأنظمة تحكم ذكية، مما يسمح للمشغلين ضبط وتعديل مختلف المعلمات، بما في ذلك أبعاد المدادة وسرعة الإنتاج.
