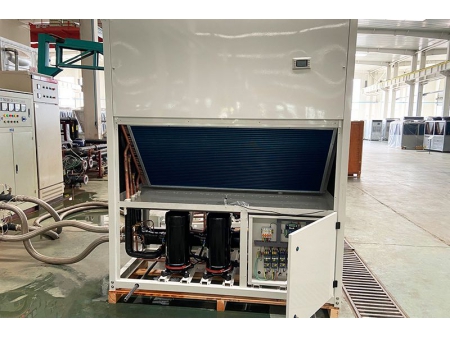

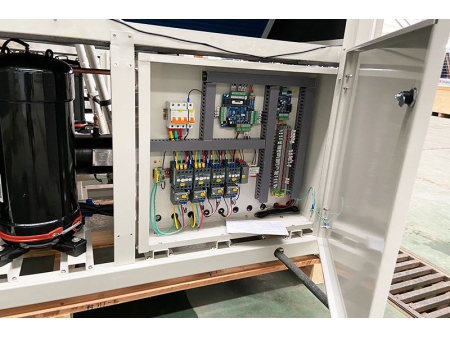

نظام تكييف مركزي مجمع (بكج) مبرد بالمياه، بقدرة من 30 إلى 220 كيلو واط Water Cooled Packaged Unit, 30kW-220kW

طلب عرض سعر

الموقع الإلكتروني: http://ruidonghvac.asia/2-6-water-cooled-packaged-unit.html

تنزيل ملفات PDF

المواصفات الفنية

وحدة تبريد بالمياه - نموذج 1

الطراز				RLF 30		RLF 40		RLF 50		RLF 65
				تفريغ من الجانب	تفريغ من الأعلى	تفريغ من الجانب	تفريغ من الأعلى	تفريغ من الجانب	تفريغ من الأعلى	تفريغ من الجانب	تفريغ من الأعلى
الأداء	قدرة التبريد	kW		32		38		51		66
	مزود الطاقة			3N-380V-50Hz
	نطاق التحكم والدقة			18℃~ 30℃±2℃
	سخان كهربائي	kW		18		14		24		36
	تدفق الهواء	m3/h		5400		6500		8000		10000
	ESP	Pa		0	80/150/300	0	80/150/300	0	100/250/400	0	100/250/400
	مستوى الضجيج	dB(A)		64	66/67/68	64	66/67/68	64	65/67/69	68	69/71/73
نظام المبرد	الضاغط	النوع		ضاغط لولبي (سكرول) محكم الإغلاق
		العدد		1		1		1		2
		القدرة القياسية	kW	8.5		9		12		18.4
	المبرد	النوع		R407c / R22
		شحنة المبرد	kg	6.4		7.6		10.2		13.1
	وحدة التحكم			TXV
	المبخر			أنابيب نحاسية بزعانف ألمنيوم
المكثف	المكثف			من نوع الغلاف والأنبوب
	تدفق الماء	m3/h		7.0		8.1		10.8		14.5
	فقد الضغط في المياه	kPa		35.0		35.0		35.0		40.0
	قطر الأنبوب	DN		50.0		50.0		50.0		65.0
نظام إمداد الهواء	مروحة الإمداد (الدفع)			مروحة طرد مركزي
	القدرة	kw		0.75	0.75/1.5/2.2	0.75	0.75/1.5/2.2	1.5	1.5/2.2/3	1.5	1.5/3/4
	الفلتر (المرشح)			نايلون
الأبعاد	الطول	mm		1400		1700		1700		1900
	العرض	mm		680		680		680		850
	الارتفاع	mm		1980	1750	1980	1750	2230	1900	2230	1900
الوزن		g		360	350	370	360	585	570	650	630

وحدة تبريد بالمياه - نموذج 2

الطراز				RLF 80	RLF 100	RLF 110	RLF 130	RLF 150	RLF 190	RLF 220
				تفريغ من الأعلى	تفريغ من الأعلى	تفريغ من الأعلى	تفريغ من الأعلى	تفريغ من الأعلى	تفريغ من الأعلى	تفريغ من الأعلى
الأداء	قدرة التبريد	kW		78	97	112	129	150	188	218
	مزود الطاقة			3N-380V-50Hz
	نطاق التحكم والدقة			18℃~ 30℃±2℃
	سخان كهربائي	kW		48	48	48	54	72	90	108
	تدفق الهواء	m3/h		13000	16000	18000	20000	22000	25000	35000
	ESP	Pa		100/250/400	120/300/450	120/300/450	150/350/450	200/400/500	450/500	500/600
	مستوى الضجيج	dB(A)		69/71/72	70/72/75	70/72/75	72/74/77	75/77/79	80/82	81/82
نظام المبرد	المكثف	النوع		ضاغط حلزوني محكم الإغلاق
		العدد		2	3	3	3	2	3	3
		القدرة القياسية	kW	21	29.6	32	37.2	42.4	55.2	59.2
	المبرد	النوع		R407c / R22
		وزن شحنة المبرد	kg	15.5	19.3	22.3	25.7	29.9	37.4	43.4
	وحدة التحكم			TXV
	المبخر			أنابيب نحاسية بزعانف ألمنيوم
المكثف	المكثف			نوع الغلاف والأنبوب
	تدفق الماء	m3/h		17.0	21.8	24.8	28.6	33.1	41.8	47.7
	فقد الضغط في المياه	kPa		35	35	35	35	42	45	45
	قطر الأنبوب	DN		65	65	65	80	80	100	100
نظام إمداد الهواء	مروحة الإمداد (الدفع)			مروحة طرد مركزي
	القدرة	kw		2.2/4/5.5	4/5.5/7.5	4/5.5/7.5	5.5/7.5	7.5/11	11/15.0	15/18.5
	الفلتر (المرشح)			نايلون
الأبعاد	الطول	mm		1900	2200	2200	2200	2200	2200	3344
	العرض	mm		925	1025	1025	1300	1300	1590	1541
	الارتفاع	mm		2125	1800	180	1950	1950	2050	2050
الوزن		g		1055	1170	1400	1590	1650	1800	2150
