NCM-580

Steel Door Panel Roll Forming Machine

خط تشكيل بالدلفنة لإنتاج أبواب معدنية من لفائف صفائح ذات حوامل اللفائف على الجانبين

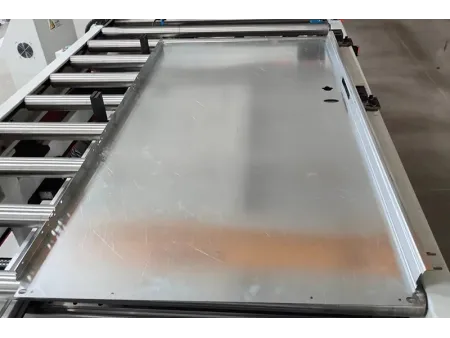

تتم في خط الإنتاج هذا من سلسلة NCM-580 طريقة التشكيل بالدلفنة الأوتوماتيكية بالكامل مع حوامل اللفة على كلا الجانبين، حيث يحقق تشكيل وطي لمختلف ألواح الأبواب الفولاذية (جهة المفصلات والقفل) المقاومة للصدأ بطريقة التشكيل بالدلفنة ثنائية القالب. ويمكنه تحقيق التشكيل المتزامن لجانبين من جوانب ألواح الأبواب، مع سرعة تشكيل قصوى تبلغ 12 م/دقيقة. كما يمكن أيضًا إضافة مظهر اختياري للصفائح المعدنية وفقًا للمتطلبات.

التطبيق

أبواب الأمان
أبواب مقاومة للحرائق
أبواب غرف ومرافق المستشفيات
أبواب الغرف النظيفة والمعامل

الخواص

سماكة المواد	0.5 إلى 1.0 مم، قابلة للضبط
عرض المواد	400 إلى 1200 مم، قابلة للضبط
سرعة الإنتاج	8 إلى 12 م/ دقيقة، قابلة للضبط
القدرة الكهربائية	7.5 إلى 11 كيلوواط، حسب تكوين المنتج

الميزات

يسمح التشكيل بالدلفنة الأوتوماتيكي بالكامل لشخص واحد بتشغيل ماكينات متعددة.
يتميز التشغيل الآلي بأنه لا يحتاج إلى مساحة تخزين إضافية للمواد مع تقليل وقت التوقف عن العمل.
يمكن لماكينة واحدة إكمال تشكيل ألواح الأبواب.
يمكن إضافة مظهر اختياري للصفائح المعدنية حسب الطلب.

تفاصيل

إطار الماكينة
الإطار الرئيسي ملحوم بأنابيب مربعة، وقد خضع الهيكل الملحوم لتحليل الإجهاد بشكل مهني.
يتم تشكيل محطة الدرفلة عن طريق قطع الألواح الكبيرة Q235 دفعة واحدة، ثم معالجتها بواسطة مخرطة قنطرية سي إن سي عملاقة.
يتم إضافة صفيحة فولاذية بسُمك 20 مم بين محطة تشكيل اللفة وإطار الماكينة السفلي لضمان أفقية وحدة اللف.
وحدة التشكيل بالدلفنة
باستخدام هيكل مزود بحامل تشكيل واحد وقوالب مزدوجة، يمكنها تشكيل شكلين مختلفين في وقت واحد في عملية واحدة.
تتم معالجة جميع قوالب التشكيل بالدلفنة باستخدام مخرطة CNC ، والمعالجة الحرارية، وعملية المعالجة الدقيقة CNC، مما يوفر دائرية أعلى للقالب ومتانة أعلى.
جهاز النقل
تم تجهيز وحدة التشكيل بجهاز نقل مدمج، مما يمنع سقوط الحطام ويمنع إصابات اليد.
يتم وضع المحرك والمخفض داخل إطار الماكينة، مما يوفر مساحة تشغيلية.
نظام التحكم الكهربائي
يتم التحكم في آلة تشكيل الأبواب المعدنية بالكامل بواسطة نظام PLC، ويمكن الأختيار بين دلتا / سيمنز / ميتسوبيشي، إلخ.
