خط تشكيل ألواح الأبواب الفولاذية من جهة واحدة

طلب عرض سعر

الموقع الإلكتروني: http://metaldoor-machine.asia/2-2-3-steel-door-panel-roll-forming-machine.html

NCM-560

Steel Door Panel Roll Forming Machine

خط تشكيل بالدلفنة لإنتاج أبواب معدنية من لفائف صفائح ذات حوامل اللفائف على جانب واحد

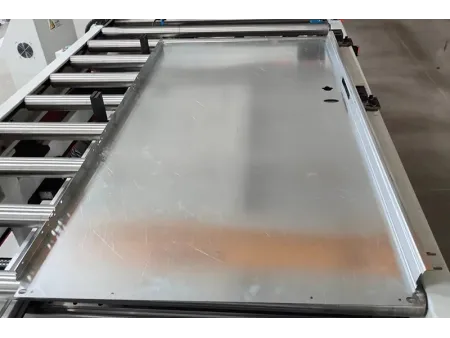

يُعتبر خط التشكيل هذا من سلسلة NCM-560 مناسب لتشكيل الألواح الأمامية والخلفية للأبواب المعدنية، حيث تتم بعد عملية التشكيل تبديل الجوانب يدويًا. كما إنها تعتمد طريقة تشكيل القالب الواحد الأوتوماتيكية بالكامل، والتي يمكن تشغيلها بواسطة شخص واحد. فضلاً عن ذلك، يمكن أن تصل سرعة التشكيل القصوى للماكينة لإنتاج ألواح الأبواب إلى 12 متر/دقيقة. بالإضافة إلى ذلك، يمكن إضافة مظهر الصفائح المعدنية حسب الحاجة.

التطبيق

أبواب الأمان
أبواب مقاومة للحرائق
أبواب غرف ومرافق المستشفيات
أبواب الغرف النظيف والمعامل

الخواص

سماكة المواد	0.5 إلى 1.0 مم، قابلة للضبط
عرض المواد	400 إلى 1200 مم، قابلة للضبط
سرعة الإنتاج	8 إلى 12 م/ دقيقة، قابلة للضبط
القدرة الكهربائية	7.5 إلى 11 كيلوواط، حسب تكوين المنتج

الميزات

حامل وحدة تشكيل واحد مع قوالب مزدوجة، قادرة على تشكيل شكلين مختلفين في آن واحد.
يمكن لماكينة التشكيل بالدلفنة تحقيق الأشكال التي لا يمكن تشكيلها عن طريق الثني/التشكيل.

تفاصيل

إطار الماكينة
الإطار الرئيسي ملحوم بأنابيب مربعة، وقد خضع الهيكل الملحوم لتحليل الإجهاد بشكل مهني.
يتم تشكيل محطة الدرفلة عن طريق قطع الألواح الكبيرة Q235 دفعة واحدة، ثم معالجتها بواسطة مخرطة قنطرية سي إن سي عملاقة.
يتم إضافة صفيحة فولاذية بسُمك 20 مم بين محطة تشكيل اللفة وإطار الماكينة السفلي لضمان أفقية وحدة اللف.
وحدة التشكيل بالدلفنة
باستخدام هيكل مزود بحامل تشكيل واحد وقوالب مزدوجة، يمكنها تشكيل شكلين مختلفين في وقت واحد في عملية واحدة.
تتم معالجة جميع قوالب التشكيل بالدلفنة باستخدام مخرطة CNC ، والمعالجة الحرارية، وعملية المعالجة الدقيقة CNC، مما يوفر دائرية أعلى للقالب ومتانة أعلى.
جهاز النقل
تم تجهيز وحدة التشكيل بجهاز نقل مدمج، مما يمنع سقوط الحطام ويمنع إصابات اليد.
يتم وضع المحرك والمخفض داخل إطار الماكينة، مما يوفر مساحة تشغيلية.
نظام التحكم الكهربائي
يتم التحكم في آلة تشكيل الأبواب المعدنية بالكامل بواسطة نظام PLC، ويمكن الأختيار بين دلتا / سيمنز / ميتسوبيشي، إلخ.

حلول مصممة خصيصًا لتصنيع الأبواب المعدنية
