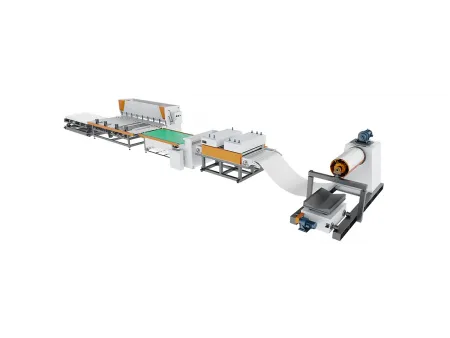

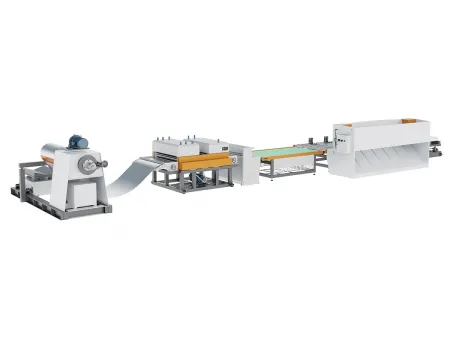

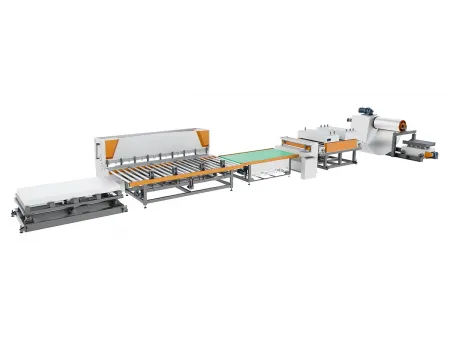

خط تقويم وتسوية وقص لفائف الفولاذ الأوتوماتيكية (لإنتاج ألواح الأبواب)

طلب عرض سعر

من نحن: http://metaldoor-machine.asia/2-1-2-automatic-steel-coil-straightener.html

NCM-1300

Automatic Steel Coil Straightener

تُستخدم هذه الماكينة لتقويم لفائف (رولات) الصفائح المعدنية في خط إنتاج ألواح الأبواب الفولاذية

تتميز أجهزة خط الإنتاج هذا بأنها تعتمد تقنية المعالجة الأوتوماتيكية بالكامل لعمليات القطع الهيدروليكي، مما يحقق تسوية لفائف ألواح الأبواب المعدنية بشكل مثالي، كما تصل سرعة التقويم القصوى إلى 15 متر/دقيقة، مما يقلل بشكل فعال من الأخطاء البشرية ويقلل من التكاليف.

التطبيق

أبواب الأمان
أبواب مقاومة للحرائق
أبواب غرف ومرافق المستشفيات
أبواب الغرف النظيفة (غرف الأبحاث والمعامل وغيرها)

الخواص

سماكة المواد	0.2 إلى 1.8 مم، قابل للتخصيص حسب الطلب
عرض المواد	200 إلى 600 مم، قابل للتخصيص حسب الطلب
دقة طول القطع	±0.5
دقة التسوية والتقويم	±1
سرعة الإنتاج	10 إلى 15 متر/ دقيقة
القدرة الكهربائية	25 كيلو وات

الميزات

التشغيل الآلي بالكامل، مع إمكانية التشغيل عن بُعد.
يمكن إتمام جميع العمليات على الماكينة، دون الحاجة إلى مساحة إضافية، مما يقلل وقت التوقف عن العمل.
يتميز بنظام التحكم PLC الذي يتحكم بدقة في الطول والعرض لتجنب أخطاء الأبعاد التي قد تنتج عن التدخل البشري.

عملية الإنتاج

تفاصيل

فك اللفافة الهيدروليكية 10T مع عربة التحميل
وحدة فك اللفائف بنظام هيدروليكي مع عربة تحميل بقدرة 10 طن
يتم تأمين عربة فك اللفائف بقفل هيدروليكي وتثبيت مشبك لضمان عدم انزلاقها.
عربة التحميل وذراع تثبيت (اختيارية حسب الطلب).
وحدة القطع الهيدروليكية
تم تصميم الشفرة بحافة مائلة لتقليل مقاومة القص.
يتم استخدام الضغط الهيدروليكي للقص، مما يوفر قوة تثقيب قوية، وسطح قطع أملس بدون نتوءات، وسرعة قطع سريعة، وضوضاء منخفضة.
طاولة التفريغ
يمكن اختيار طاولة تفريغ لاستقبال المواد تلقائيًا بعد القطع، مما يسهل تفريغ لوح الباب النهائي.
تم تزويد طاولة التفريغ بوحدة ضبط الارتفاع لضبط الارتفاع حسب الحاجة.
ناقل بالدفع الجانبي
1. يسمح نظام التحكم PLC بالتحكم الدقيق في أبعاد القطع.
2. النقل الآلي لا يحتاج إلى تدخل يدوي.
ماكينة قص هيدروليكية
1. يمكن اختيار نظام القص الهيدروليكي بالشعاع المتأرجح أو القص الهيدروليكي بالمقصلة حسب الحاجة.
2. يتحكم نظام PLC بشكل مستقل في إجراءات القطع دون الحاجة إلى التدخل اليدوي.
منصة تفريغ المواد (اختياري)
مصممة لتكون قابلة للرفع لأعلى ولأسفل.
يمكن اختيارها وتخصيصها حسب المتطلبات.
وحدة التقويم (جهاز تسوية الصفائح)
يتم لحام الإطار الرئيسي للماكينة باستخدام أنابيب فولاذية مربعة، بينما يتم قطع وحدة التقويم وتشكيلها من ألواح فولاذية كبيرةQ235 ومعالجتها بواسطة ماكينة خراطة (مخرطة) عملاقة CNC.
يتم إضافة صفيحة فولاذية بسُماكة 12 مم بين وحدة التقويم وإطار الماكينة السفلي، ويتم إضافة صفيحة فولاذية بسماكة 25 مم بين وحدة القطع وإطار الماكينة السفلي.
تستخدم محطة التقويم والتسوية هذه طريقة التقويم بـ 19 لفة، مع 9 لفات علوية و10 لفات سفلية، والتي يمكن ضبطها لأعلى ولأسفل حسب الحاجة وهي مناسبة للملفات ذات السماكات المختلفة.
تتم إضافة مخفض عمودي (مزيج من المحرك/المخفض) لقيادة هيكل ناقل التروس، مما يوفر خرج طاقة مستقرًا وأقل قدر من شغل المساحة.
