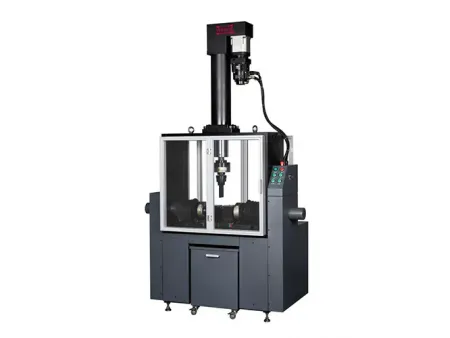

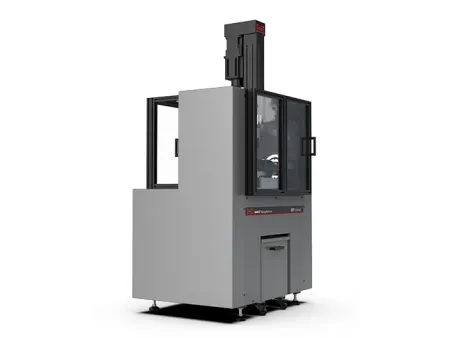

نظام ذكي متكامل لاختبار الصفائح والألواح المعدنية (بقوة 20kN-100kN)

طلب عرض سعر

الموقع الإلكتروني: http://testingmachine-ae.com/10-3-sheet-metal-bend-testing-machine.html

سلسلة (20kN-100kN) EBT-A

Sheet Metal Bend Testing Machine

صُمم هذا النظام خصيصاً لإجراء تقييمات الانحناء الدقيقة للصفائح المعدنية، حيث تدعم كلاً من اختبارات الثني ثلاثي النقاط واختبارات التسطيح أو السحق، حيث يسمح الجهاز بالاستحواذ اللحظي على بيانات قوة الاختبار وزاوية الثني والمعاملات الحيوية الأخرى، مما يوفر تحليلاً تفصيلياً لأداء الانحناء وقياس مرونة المواد بأعلى معايير الدقة الميكانيكية.

المعايير

GB/T 15825.5-2008, GB/T 232-2010, ISO 7438-2005, VDA 238-100

الميزات

التصميم الهيكلي: يعتمد الجهاز تصميماً رأسياً متطوراً، حيث زُوّد بأسطوانة سيرفو كهربائية علوية متصلة بخلية حمل من النوع الشعاعي، مما يضمن أعلى درجات الدقة في القياس، وخطية أداء مثالية، مع مقاومة فائقة للقوى الجانبية.
الضبط الذكي للمسافة: يتم تحديد وضعية بكرات الدعم الأفقية عبر نظام برغي كروي مدفوع بمحرك سيرفو، مما يتيح ضبطاً أوتوماتيكياً فائق الدقة لـ مسافة الاختبار وفقاً لحجم العينة ومتطلبات الفحص.
منظومة الدفع والتحكم: الجهاز مجهز بمحرك سيرفو ووحدة تحكم من شركة ياسكاوا (Yaskawa) اليابانية، لضمان تدفق مستقر للطاقة، وأقل قدر من الصيانة، مع تحكم استثنائي في مستويات القوة والسرعة.
نقل الحركة: يوفر نظام السير المتزامن ذو الأسنان القوسية عملية نقل حركة خالية من الارتجاع، مع دقة متناهية في نسب التحكم، واستقرار تشغيلي طويل الأمد دون الحاجة لصيانة دورية.

المواصفات الفنية

الطراز	EBT204A	EBT504A	EBT105A
أقصى قوة رأسيّة	20kN	50kN	100kN
أقصى قوة أفقية	20kN	50kN	100kN
نطاق القوة	1%-100%FS	1%-100%FS
دقة القوة	0.5% من القيمة المقروءة	0.5% من القيمة المقروءة
دقة تمييز القوة	1/500,000FS	1/500,000FS
دقة تمييز الموضع، مم	0.3μm	0.3μm
أقصى سرعة رأسية للمكبس	0.01 إلى 200 مم/ دقيقة	0.01 إلى 200 مم/ دقيقة
أقصى شوط رأسي	150mm	200mm
سرعة حركة المساند الأفقية	0.01 إلى 50 مم/ دقيقة	0.01 إلى 100 مم/ دقيقة
المسافة بين بكرات الدعم	1-50mm	1-100
بكرة الدعم (أسطوانة الإسناد)	⌀20×70, ⌀30×70	⌀20×70, ⌀30×70
قطر محور الانحناء (الشياق)	R0.8, R1.0, R1.1, R1.2, R1.3, R1.4, R1.5, R1.6, R1.8, R2.0, R2.5, R2.8, R3.0, R3.2, R3.6, R4.0, R4.4, R4.8 (اختياري)
سُمك القالب / قطر الشياق لاختبار الثني (U)	2.0, 2.2, 2.4, 2.6, 2.8, 3.0, 3.2, 3.6, 4.0, 5.0, 5.6, 6.0, 6.4, 7.2, 8.0, 8.8, 9.6 (اختياري)
قياس العينة	0.5-4mm	0.5-4mm
الأبعاد (العرض × العمق × الارتفاع)	950×680×1720mm	1270×700×2174mm
مصدر الطاقة	2kW (AC220V, 50HZ) (ثلاثي الطور، 3 فاز)	2kW (AC220V, 50HZ) (أحادي الطور، 1 فاز)
الوزن	750kg	1350kg
