Hydraulic Press Brake

يتم تصنيف آلة ثني الصفائح المعدنية الهيدروليكية إلى أنواع تحريك الأدوات العلوية وأنواع تحريك الأدوات السفلية وفقاً لطريقة حركتها. تتكون آلة ثني الصفائح المعدنية الهيدروليكية عموماً من حامل وطاولة عمل ولوحة تثبيت؛ حيث تتكون طاولة العمل من قاعدة ويتم ترتيب لوحة الضغط على الحامل. القاعدة المكونة من غلاف القاعدة والملف والغطاء متصلة بلوحة التثبيت من خلال مفصلات، حيث يتم ترتيب الملف في تجويف غلاف القاعدة. أثناء التشغيل، يتم تنشيط الملف لتوليد قوة جاذبة على لوحة الكبس وذلك لتثبيت الصفائح بين لوحة الكبس والقاعدة. بما أن القوة الكهرومغناطيسية تستخدم للتثبيت، فإن لوحة الكبس يمكنها معالجة أنواع مختلفة من قطع العمل بما في ذلك تلك التي تمتلك جدران جانبية. من خلال تغيير قوالب الثني، يمكن لآلة ثني الصفائح المعدنية معالجة أنواع مختلفة من قطع العمل.

إن آلة القص ذات العارضة المتأرجحة الهيدروليكية هي واحدة من أكثر الخيارات المفضلة لتشكيل الصفائح المعدنية، وذلك بفضل التقنية المتقدمة والأداء الموثوق. وقد توسع تطبيقها عبر مختلف القطاعات، بما في ذلك الطيران، تشييد السفن، السكك الحديدية، الهندسة الكهربائية، التعدين، معدات الإنشاء، التعدين، السيارات، المعدات الزراعية، مدعومة بالتحسينات المستمرة في تقنية العمليات.

المواصفات

الموديل	الضفط الاسمي	طول طاولة العمل	المسافة بين الأعمدة	عمق الثني	الشوط	الفتح	المحرك	الأبعاد
	ton	mm	mm	mm	mm	mm	kW	mm
40T/1600	40	1600	1280	250	120	325	4	1850×1300×2100
40T/2000	40	2000	1550	250	120	325	4	2250×1300×2100
40T/2500	40	2500	2050	250	120	325	4	2750×1300×2100
63T/2500	63	2500	2050	250	120	360	5.5	2750×1350×2230
63T/3200	63	3200	2600	250	120	360	5.5	3450×1350×2230
80T/2500	80	2500	2050	320	120	380	7.5	2750×1400×2350
80T/3200	80	3200	2600	320	120	380	7.5	3450×1400×2350
100T/2500	100	2500	2050	320	120	380	7.5	2750×1450×2380
100T/3200	100	3200	2600	320	120	380	7.5	3450×1450×2380
100T/4000	100	4000	3200	320	120	380	7.5	4250×1450×2380
125T/2500	125	2500	2050	320	120	380	7.5	2750×1450×2380
125T/3200	125	3200	2600	320	120	380	7.5	3750×1450×2380
125T/4000	125	4000	3200	320	120	380	7.5	4250×1450×2380
160T/3200	160	3200	2600	320	180	450	11	3450×1700×2600
160T/4000	160	4000	3200	320	180	450	11	4250×1700×2600
200T/3200	200	3200	2600	320	200	470	15	3450×1850×2860
200T/4000	200	4000	3200	320	200	470	15	4250×1870×2950
250T/3200	250	3200	2600	400	250	530	18.5	3450×1920×3050
250T/4000	250	4000	3200	400	250	530	18.5	4250×1950×3150
300T/3200	300	3200	2600	400	250	560	22	3450×2200×3130
300T/4000	300	4000	3200	400	250	560	22	4250×2250×3320
300T/6000	300	6000	4700	400	250	560	22	6100×2250×4250
400T/3200	400	3200	3200	400	300	640	30	3200×2280×3250
400T/4000	400	4000	3200	400	300	640	30	4000×2300×3600
400T/6000	400	6000	4700	400	300	640	30	6000×2350×4650
500T/4000	500	4000	3200	500	310	640	37	4000×2480×4330
500T/6000	500	6000	4700	400	310	640	37	6000×2450×4700
600T/6000	600	6000	4700	460	310	650	45	6000×2700×5710

الخصائص

تم تصنيع ماكينة القص ذات العارضة المتأرجحة الهيدروليكية بإطار فولاذي ملحوم يتخلص من الاهتزاز الإجهادات، مما يضمن المتانة والصلابة العاليتين.
مجهزة بنظام التحكم E21 للتحكم الدقيق في حركة الزاوية الخلفي والمنزلق، مما يتيح تحديد المواقع بكفاءة ودقة.
يشتمل القص الهيدروليكي على آلية تعويض القالب العلوي التي يتم ضبطها من أجل الثني أثناء الثني، مما يضمن الدقة العالية في المنتج النهائي.
توفر المشابك القالب العلوية الاقتصادية ضبط دقيق من خلال الأوتاد، مما يجعل آلة قص المعادن متعددة الاستخدامات لمختلف المهام.
يمكن تخصيص القوالب وفقاً لمتطلبات الثني المحددة، مما يعزز قدرة قص العارضة المتأرجحة على التكيف مع المشاريع المختلفة.
يعمل النظام الهيدروليكي المتكامل الذي يحتوي على مكونات وموانع تسرب من متقدمة من شركات مشهورة على تقليل الأنابيب وضمان الموثوقية والسلامة أثناء التشغيل.
يتم إعطاء الأولوية للسلامة من خلال أزرار التوقف في حالات الطوارئ المثبتة على وحدة التحكم E21 ودواسة القدم، مما يحمي المستخدمين أثناء التشغيل.
تضمن نقاط التوقف الميكانيكية داخل الأسطوانات دقة تحديد موضع الشريحة القابلة للتكرار، وهو أمر ضروري للحفاظ على زوايا الانحناء المتسقة في إنتاج الدفعات.

التفاصيل

2. مضخة Sunny لتحقيق أداء أمثل
2. محرك سيرفو للتحكم الدقيق
2. نظام الزاوية الخلفية ذو الدقة العالية

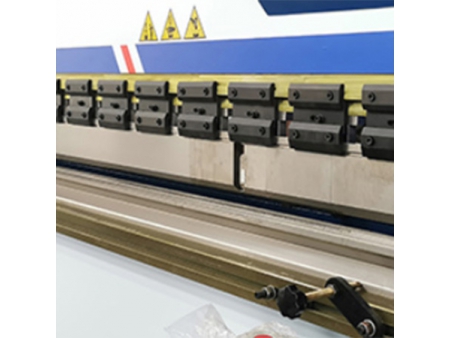

2. نظام التثبيت الميكانيكي لأدوات ماكبس الثني لتعزيز السلامة أثناء تغيير القالب
2. دواسة قدم لاسلكية محمولة لتشغيل المكابح
2. واقي الحماية لحماية المشغل
2. ارتفاع فتح أكبر، وعمق الثني، والمسافة بين الأعمدة، إلى جانب شوط شريحة ممتد، يستوعب الانحناء والتعامل مع قطع العمل الكبيرة والمعقدة
2. يتم التحكم فيه بواسطة نظام ESTUN E21NC للتشغيل الفعال
2. نظام تحكم هيدروليكي متكامل لتشغيل البسيط والفعال
2. يشتمل على جهاز تحديب ميكانيكي، يعمل كآلية تعويض الانحراف لضمان الدقة

المكونات الاحتيارية

ستارة خفيفة للسلامة
وحدة تبديل سريعة
ستارة خفيفة للسلامة
نظام التعويض اليدوي
ذراع الدعم الأمامية
