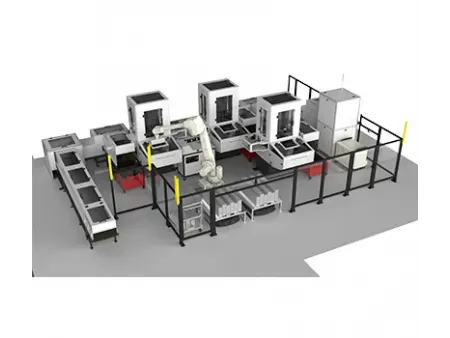

نظام ذكي متكامل لفحص ضغط الخرسانة (بقوة من 1000 إلى 3000 كيلو نيوتن)
Robotic Automated Concrete Compression Testing System
يُقدم هذا النظام الحل الأكثر تطوراً في الهندسة المدنية، حيث يدمج بين إطار الضغط الهجين (إلكترو-هيدروليكي) عالي السعة، وبين روبوت صناعي سداسي المحاور، لتشكيل منظومة ذكية متكاملة لإدارة فحص العينات الخرسانية بالكامل بنظام الأتمتة القصوى. كما تم تصميم النظام ليعمل كخلية ذكية متصلة تضم أرقى المكونات التقنية وهي: الروبوت الصناعي والمقبض النيوماتيك/ الهوائي (ذراع روبوتية سداسية المحاور مع قبضة هوائية متطورة لمناولة المكعبات، الأسطوانات، والقوالب الخرسانية بدقة وسرعة)، وحدات السيور الناقلة (لضمان تدفق مستمر ومنظم للعينات من منطقة التحضير إلى قلب وحدة الاختبار)، التعرف الذكي والرؤية الحاسوبية (نظام قراءة "الباركود" مع مراقبة بصرية لضمان تتبع كل عينة وتوثيق لحظة الكسر بدقة)، بيئة عمل نظيفة (وحدات متطورة للتحكم في الغبار للحفاظ على سلامة الأجهزة ونظافة المختبر)، برمجيات الأتمتة الذكية (واجهة تحكم تدير كامل العملية من التحميل حتى استخراج النتائج النهائية ورفعها لقاعدة البيانات).
يُعد هذا النظام القمة في تكامل التكنولوجيا، حيث يعمل المقبض النيوماتيكي (الهوائي) المتطور المثبت على الروبوت سداسي المحاور بتناغم تام مع وحدة التحكم "السيرفو" لإدارة كافة مهام تحميل وتفريغ العينات دون أي تدخل يدوي، مما يضمن تدفقاً ذكياً ومستقراً للعمليات. ولذا، يقوم الروبوت بتنفيذ سلسلة من المهام المعقدة بآلية ذاتية بالكامل وهي: تحديد المواقع (التموضع الدقيق أمام منصات العينات)، المناولة الذكية (التقاط العينات وتمركزها بدقة فائقة)، المحاذاة والوضع (ضمان استقامة العينة تماماً داخل إطار الضغط لتحقيق أدق نتائج اختبار المقاومة الميكانيكية). فضلاً عن ذلك، يتميز النظام بهيكل تحميل عالي الصلابة، تم تحسين تصميمه باستخدام تحليل العناصر المحدودة (FEA)، مما يضمن: صلابة هيكلية استثنائية (صمود تام تحت وطأة أحمال الضغط الهائلة)، واستقرار المسار (منع أي انحرافات ميكانيكية أثناء الاختبار لضمان دقة النتائج). وعلاوة على ذلك، يعتمد نظام الدفع المتطور على مضخات تروس ومحركات "سيرفو" مستوردة، ليقدم أداءً لا يضاهى في: استجابة مغلقة الحلقة (سرعة فائقة في استجابة القوة للتحكم اللحظي)، تشغيل ذكي (مستويات ضوضاء منخفضة جداً، وتوليد أدنى قدر من الحرارة)، تحكم دقيق في معدل الإجهاد (لضمان مطابقة الاختبار لأقسى المعايير العالمية)، اعتمادية طويلة الأمد (تصميم مخصص للعمل الشاق والمستمر في أكبر مراكز الفحص).
GB/T 2611-2007, GB/T 16826-2008, GB/T3159-2008, GB/T50081-2019, CS1, ASTM C39, AASHTO T22
| الطراز | HCT306D-AR |
| الحمل الأقصى، كيلو نيوتن (kN) | 3000 |
| الخطأ النسبي لقيمة مؤشر قوة الاختبار | دقة القياس (±0.5%) |
| نطاق قياس قوة الاختبار | 1%－100％FS |
| دقة تحليل التشوه | 1/500,000FS |
| نطاق سرعة التسارع | 0.02%-2%FS |
| خطأ سرعة التسارع | ±0.5% |
| تفاوت إزاحة المكبس | ±0.5% |
| قطر لوح الضغط، مم | ф250 |
| المسافة بين لوحي الضغط العلوي والسفلي، مم | 170 |
| شوط المكبس، مم | 140 |
| قياس (أبعاد) العينة، مم | 150×150×150 |
| أبعاد وحدة التغذية الهيدروليكية، مم | 550×360×750 |
| القدرة الإجمالية للمحرك الرئيسي، كيلو وات | 3.5 |
| نطاق عمل الروبوت (بالمتر) | 1.65 |
| وزن الماكينة، كجم | 2500 |
