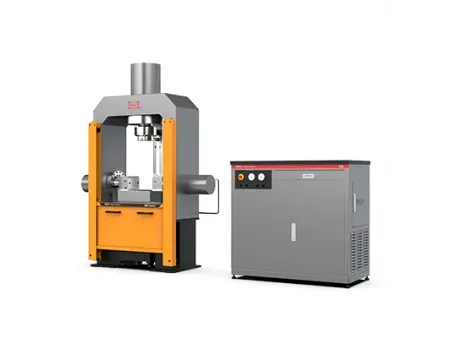

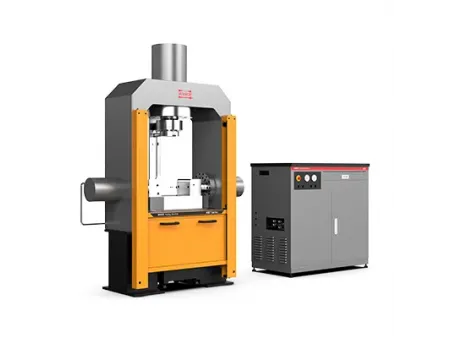

نظام ذكي بـتحكم مزدوج لاختبار الصفائح المعدنية والوصلات الملحومة حتى 180 درجة (بقوة 500kN-3000kN)
طلب عرض سعر
الموقع الإلكتروني: http://testingmachine-ae.com/10-2-metal-plate-bend-testing-machine.html
سلسلة (500kN-3000kN) HBT-A
Metal Plate Bend Testing Machine
تعتمد الماكينة هيكلاً إنشائياً جباراً يعمل بنظام التحميل ثلاثي الأسطوانات، مما يتيح ضبطاً سريعاً ومرناً لمسافة الاختبار، ويدعم عمليات الثني الكامل بزاوية 180 درجة للألواح المعدنية والمكونات الملحومة. كما صُمم هذا النظام المتطور لإجراء تقييمات الانحناء عالية الأحمال، مع ميزة التحكم المزدوج في معدل التحميل الثابت أو معدل الإزاحة الثابت، مع إمكانية التبديل السلس بين النمطين لضمان أقصى درجات الدقة في تحليل المقاومة الميكانيكية.
المعايير
GB/T 14452-93, GB/T 232-1999, ISO 7438, ISO 5173, GOST 6996, ASTM A370
ا
المواصفات الفنية
| الطراز | | | | | |
| أقصى قوة دفع رأسي، كيلو نيوتن | 500 | 600 | 1000 | 2000 | 3000 |
| أقصى قوة دفع أفقي، كيلو نيوتن | 300 | 400 | 400 | 1000 | 2000 |
| دقة القياس | فئة 1 | ||||
| درجة وضوح القوة (تمييز قياس القوة) | 1/500000 | ||||
| دقة التزامن (دقة التوافق الحركي) | < 2% | ||||
| درجة وضوح الإزاحة، مم | 0.004 | ||||
| دقة قياس الإزاحة | ±1% من القيمة المقروءة | ||||
| سرعة تحميل القوة، كيلو نيوتن/ثانية | 0.2-20 | 0.4-40 | 0.6-60 | ||
| سرعة المكبس الرأسي، مم/دقيقة | 290 | 300 | 200 | 180 | 150 |
| مشوار (أقصى إزاحة ) المكبس الرأسي، مم | 200 | 490 | 345 | 350 | 500 |
| السرعة الأفقية، مم/دقيقة | 480 | 480 | 480 | 360 | 250 |
| مشوار (أقصى إزاحة ) المكبس الأفقي، مم | 75 | 275 | 185 | 175 | 205 |
| قطر أسطوانة الارتكاز، مم | ⌀30×130 | ⌀ 50×200m | ⌀50×200 | ⌀80×210 | ⌀100×240 |
| قطر محور الثني (الشياق)، مم | ⌀5- ⌀20 | ⌀5- ⌀20 | ⌀2- ⌀250 | ⌀2- ⌀250 | ⌀50- ⌀100 |
| أقصى مسافة بين الركائز، مم | 150 | 550 | 370 | 350 | 400 |
| أبعاد الماكينة، مم (الطول × العرض × الارتفاع) | 1200×600×2200 | 1990×650×2430 | 1580×600×2200 | 1650×800×2450 | 2470×900×2800 |
| وزن الماكينة، كجم | 1200 | 3500 | 3000 | 5000 | 9000 |
| مصدر الإمداد الكهربائي | 380V, 50Hz (ثلاثي الطور، 3 فاز) | ||||
| القدرة الكهربائية، كيلووات | 4 | 7 | 9 | 9 | 17 |
| أبعاد وحدة القدرة الهيدروليكية، مم (الطول × العرض × الارتفاع) | مدمج | 1150×600×1100 | 1350×680×1100 | ||
| وزن وحدة القدرة الهيدروليكية، كجم | 500 | 700 | |||
| زيت الهيدروليك | نوع الزيت 46#، سعة 80 لتر | نوع الزيت 46#، سعة 100 لتر | نوع الزيت 46#، سعة 100 لتر | ||
