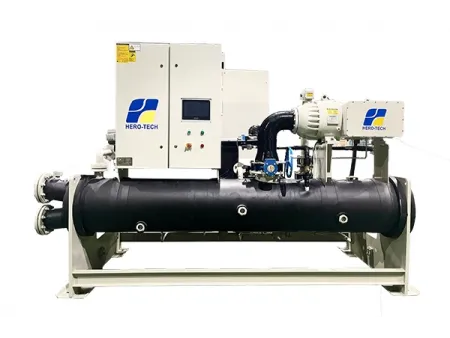

مبرد طرد مركزي متغيّر السرعة (تشيلر تبريد لنظام طرد مركزي مزوّد بنظام إنفرتر) Inverter Centrifugal Chiller

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/1-7-inverter-centrifugal-chiller.html

هذه وحدة تبريد صناعية مزودة بضاغط عاكس

• المبرد: R134a
• الضاغط: ضاغط عاكس مزود بمحامل مغناطيسية لتقليل الاحتكاك وتحسين الكفاءة.
• نطاق درجة حرارة مياه التبريد: 7°C إلى 35°C (الحرارة قابلة للضبط حسب الحاجة).
• الأبعاد الدنيا (طول × عرض × ارتفاع): 3920 × 2320 × 2450 مم

الميزات

كفاءة عالية مع سرعة متغيرة
• يقوم الضاغط المزود بتقنية العاكس بضبط سرعته وفقاً لحاجة التبريد الفعلية، مما يقلل استهلاك الطاقة غير الضروري الناتج عن دورات التشغيل والإيقاف المتكررة. وبفضل معامل الأداء (COP) الذي يصل إلى 6.0 إلى 7.0 وقيم IPLV أعلى من 10.0، تقدم الوحدة أداءً ممتازاً حتى عند الأحمال الجزئية بين 30 بالمائة و80 بالمائة، مما يجعلها مثالية للمرافق التي تشهد تقلبات في الطلب على التبريد.

مرونة في قدرة التبريد
• يمكن تعديل قدرة التبريد بين 10 بالمائة و100 بالمائة من خلال التحكم المنسق في محرك التردد المتغير وفتحات التوجيه عند المدخل، مما يضمن تحكماً دقيقاً في درجة الحرارة وكفاءة مثلى لاستهلاك الطاقة.

تصميم قوي ولا يصدر ضجيج
• تستخدم الوحدة محامل مغناطيسية أو هوائية لإلغاء الاحتكاك الميكانيكي، مما يحافظ على مستوى الضوضاء أقل من 70 ديسيبل ويزيد عمر الخدمة إلى أكثر من 25 سنة، كما تساهم الضغط المتعدد المراحل في تحسين الاستقرار وتقليل نسبة الضغط في كل مرحلة.

صديقة للبيئة
• متوافقة مع المبردات التي يكون فيها معامل الاحتباس الحراري منخفض مثل R134a وR1233zd، بما يتوافق مع التشريعات البيئية العالمية مثل توجيه الاتحاد الأوروبي للغازات، لتقديم حلول تبريد مستدامة وصديقة للبيئة.

تشغيل ذكي
• يعتمد النظام على التحكم الذكي PLC الذي يدعم المراقبة عن بُعد، وتحسين الأداء، وتشخيص الأعطال بسهولة، مما يسهل عمليات الصيانة ويعزز موثوقية التشغيل على المدى الطويل.

التطبيقات (الاستخدامات)

المباني التجارية

• توفر المبردات الطردية العاكسة للتيار المستمر تبريداً مركزياً موثوقاً للمجمعات الكبيرة وأبراج المكاتب، مع القدرة على التكيف مع تقلبات إشغال المبنى مع تحسين استهلاك الطاقة. كما تستفيد الفنادق والمستشفيات من التحكم المستقر في درجة الحرارة والرطوبة، بينما يقلل التشغيل المتغير السرعة من ذروة الطلب الكهربائي.

التبريد في المصانع وخطوط الإنتاج

• في صناعة الإلكترونيات، مثل مصانع أشباه الموصلات ولوحات العرض، توفر هذه المبردات تبريداً مستمراً على مدار العام مع تحكم دقيق في درجة الحرارة (±0.5°C). وتُستخدم أيضاً في الصناعات الكيميائية والدوائية لتبريد العمليات وتنظيم حرارة المفاعلات، بما يضمن استمرارية الإنتاج دون انقطاع.

مراكز البيانات

• صُممت لمواجهة الأحمال الحرارية العالية لبيئات الخوادم الكثيفة، ويمكن دمج المبردات الطردية العاكسة للتيار المستمر مع أنظمة التبريد الحر لتحقيق خفض استهلاك الطاقة (PUE) غالباً أقل من 1.3.

أنظمة التبريد المركزي للمناطق

• مناسبة للتبريد المركزي واسع النطاق في المطارات، المنتزهات الصناعية، والمرافق المماثلة، خصوصاً عند دمجها مع أنظمة تخزين الجليد أو المياه المبردة للاستفادة من أسعار الكهرباء خارج أوقات الذروة.

المرافق الطبية والتعليمية

• تُستخدم في غرف العمليات، المختبرات، وغيرها من البيئات التي تتطلب أعلى مستويات النظافة واستقرار المناخ، مع قدرة دقيقة على مطابقة الحمل لضمان الحفاظ على جودة الهواء ودرجة الحرارة المثلى.

المواصفات الفنية

الطراز  (HTVC-***)			500S	550S	600S	650S	700S	800S	900S	1000S	1100S	1200S	1300S	1400S	1500S
القدرة التبريدية المصممة		كيلو وات	1760	1965	2130	2324	2497	2858	3224	3575	3953	4323	4665	4925	5274
القدرة الكهربائية الداخلة		كيلو وات	288	320	348	381	406	467	526	586	647	704	761	805	863
معامل الأداء عند الحمولة الكاملة (COP)		كيلو وات/ كيلو وات	6.11	6.14	6.12	6.1	6.15	6.12	6.13	6.1	6.11	6.14	6.13	6.12	6.11
		كيلوواط لكل طن تبريد	0.58	0.57	0.57	0.58	0.57	0.57	0.57	0.58	0.58	0.57	0.57	0.57	0.58
المبرد	النوع		R134a
	كمية شحنة المبرد	كجم	450	495	540	585	630	720	810	900	990	1080	1170	1260	1350
المكثف	النوع		مكثف أنبوبي ذو غلاف عالي الكفاءة
	حجم مياه التبريد	م³/ساعة	352	393	426	465	499	572	645	716	791	865	933	986	1056
	فرق ضغط الماء	كيلوباسكال	66	66	76	76	76	95	95	95	98	98	98	98	98
	توصيل الأنبوب	DN	250	250	250	250	250	300	300	300	350	350	350	350	350
المبخر	النوع		مبخر بتقنية الغشاء الساقط
	حجم مياه التبريد	م³/ساعة	303	338	366	400	429	492	555	615	680	743	802	847	907
	فرق ضغط الماء	كيلوباسكال	60	60	72	72	72	90	90	90	95	95	95	95	95
	توصيلة الأنبوب	DN	250	250	250	250	250	300	300	300	350	350	350	350	350
الأبعاد	الطول (A)	مم	3920	3920	4120	4120	4120	4570	4570	4570	4780	4780	4780	4780	4780
	العرض (B)	مم	2320	2320	2380	2380	2380	2550	2550	2550	2800	2800	2800	2800	2800
	الارتفاع (C)	مم	2450	2450	2500	2500	2500	2900	2900	2900	2950	2950	2950	2950	2950
القياسات عند التثبيت	D	مم	2944	2944	3144	3144	3144	3384	3384	3384	3384	3384	3384	3384	3384
	E	مم	1800	1800	1800	1800	1800	2000	2000	2000	2300	2300	2300	2300	2300
الوزن		كجم	9100	9600	10100	10600	11200	11800	12500	13200	14500	15500	16500	18000	19500
الوزن أثناء التشغيل		كجم	10050	10550	11100	11700	12350	13100	14000	14800	16350	17500	18600	20000	21500

ظروف التشغيل

• المبخر: درجة حرارة المياه الداخلة 12درجة مئوية، درجة حرارة المياه الخارجة 7 درجات مئوية.
• المكثف: درجة حرارة المياه الداخلة 30 درجة مئوية، درجة حرارة المياه الخارجة 35 درجة مئوية.
  لمزيد من التفاصيل حول التغييرات في ظروف التشغيل، يُرجى الرجوع إلى الرسوم البيانية للأداء.
• التوصيلات: توصيلة فلنجة لكل من أنابيب مياه المكثف والمبخر
• المبرد المناسب: R134a
• خيارات الجهد الكهربائي:
  1. الجهد المنخفض: ثلاثي الطور – 380 فولت – 50 هرتز، ثلاثي الطور – 460 فولت – 50 هرتز (نظام العاكس)
  2. الجهد العالي: ثلاثي الطور – 6 كيلو فولت – 50 هرتز، ثلاثي الطور – 10 كيلو فولت – 50 هرتز (سرعة ثابتة)
• الضغط المصمم على جانب المياه: 1.0 ميجا باسكال (MPa)
• تحويل الوحدات: 1 طن تبريد أمريكي (RT) = 3.517 كيلوواط
