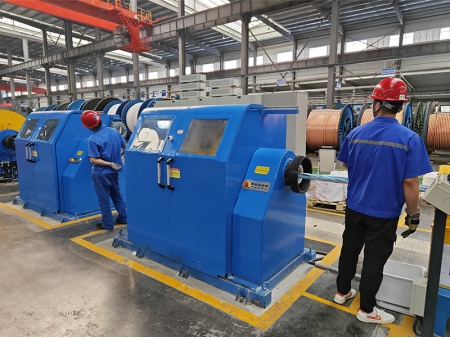

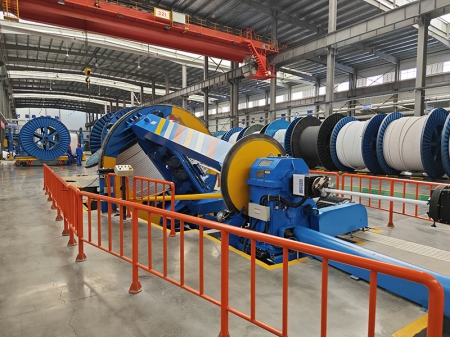

ماكينة جدل الكابلات والأسلاك ببكرات CPD CPD Drum Twister (with Caterpillar)
طلب عرض سعر

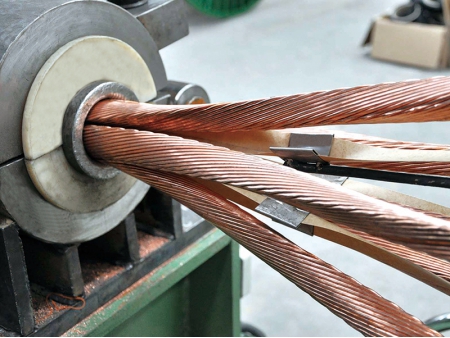

ماكينة تجديل للكابلات والأسلاك، ماكينة تسليح وفرز الكابلات والموصلات (تدريع)
ماكينة التجديل هذه المزودة بماكينة كاتربيلر هي ماكينة متعددة الاستخدامات مصممة لعمليات لف الكابلات والفحص والفرز والتسليح أو التدريع للموصلات. وهي مثالية لإنتاج كابلات الطاقة، والموصلات المجزأة متعددة الخيوط، وللعمليات التي تتضمن تدريع الأسلاك الفولاذية، والتغليف غير المعدني، وتدريع الشريط الفولاذي.
الميزات
- تستوعب أحجام البكرات التي تتراوح من 2000 مم إلى 4200 مم، مما يلبي متطلبات الإنتاج لمختلف أقطار الكابلات وأطوالها.
- تتميز بوحدة تحكم PLC وشاشة تعمل باللمس لمراقبة التشغيل في الوقت الفعلي. كما تسمح شاشة اللمس بضبط أطوال التمديد وتعديلها وعرضها، بالإضافة إلى ضبط اتجاه التمديد الأيمن أو الأيسر، وإجراء تعديلات دقيقة.
- يمكن لحامل فك الأسلاك الدوّار التبديل بين وظائف متعددة، بما في ذلك التوقف المستقل، والمزامنة الكاملة للماكينة، والتحكم المستقل في السرعة عبر كاشف الطور، مما يلبي عمليات إنتاج الكابلات المختلفة ويضمن تجديل الكابلات عالية الدقة للكابلات ذات الأشكال.
- يتم تشغيل كل وحدة بواسطة محرك مستقل، مما يجعل التركيب والتشغيل والصيانة بسيطة ومريحة. كما تضمن التغذية الراجعة للمحرك من خلال أجهزة التشفير تحكماً عالي الدقة.
- تشمل على حامل مركزي لسداد الأسلاك الفولاذية متمركز على جانبي الوحدة الرئيسية، مما يقلل من طول خط الإنتاج الكلي ويقلل من تكاليف الاستثمار في المصنع.
- يمكن لحوامل الفك واللف التعامل مع عروض البكرات المختلفة ضمن نطاق محدد دون الحاجة إلى إجراء تعديلات.
- تستخدم جميع آليات الرفع منصة رفع هيدروليكية، مما يوفر سهولة الاستخدام والتشغيل الفعال.
الخواص
| قطر البكرة (مم) | سرعة الدوران القصوى (دورة/ دقيقة) | أقصى قطر للكابل النهائي الجاهز (مم) | سعة التحميل للبكرة (طن) | عدد الأسلاك | قطر السلك (مم) | |||
| في حالة الفك | في حالة اللف | نوع الحامل | نوع شوكة | في حالة الفك | في حالة اللف | |||
| 1000 | 1600 | 100 | 100 | 60 | 2 | 8 | 48\72\96\108 | 1.3-3.2 |
| 1250 | 2000 | 80 | 70 | 90 | 3 | 10 | 1.3-3.2 | |
| 1600 | 2500 | 70 | 60 | 100 | 5 | 12 | 1.3-3.2 | |
| 2000 | 3150 | 50 | 45 | 120 | 10 | 20 | 1.3-3.2 | |
| 2500 | 3600 | 30 | 25 | 130 | 12 | 25 | 1.3-3.2 | |
| 2500 | 4000 | 30 | 25 | 130 | 12 | 30 | 1.3-3.2 | |
| 2500 | 4200 | 30 | 25 | 130 | 12 | 30 | 1.3-3.2 | |
