واحد پس کشی کاترپیلار (چرخ لنگر کاترپیلار تسمه ای)، سری TQD Caterpillar Haul Off Unit (Belt Caterpillar Capstan)

طلب عرض سعر

من نحن: http://wirecable-solution.asia/4-3-caterpillar-haul-off-unit-belt-caterpillar-capstan.html

پس کشی سیم و کابل کارآ با واحد پس کشی کاترپیلار ما

S&A واحد پس کشی کاترپیلار که به نام چرخ لنگر کاترپیلار تسمه ای نیز شناخته می شود و برای بهبود کشیون و انتقال سیم و کابل در خط تولید کابل طراحی شده است را معرفی می کند. ماشینهای پس کشی کاترپیلار ما معمولا در خطوط اکستروژن، خطوط آرمور کردن، خطوط بازپیچاندن و ... نصب می شوند و موجب اطمینان از پس کشی مطمئن و کارآ سیم و کابل می شوند.

مشخصات

ساختار محکم: چارچوب اصلی واحد پس کشی کاترپیلار ما از جنس ورقهای فولادی جوشی با کیفیت ساخته شده و دارای استحکام عالی و پایداری کلی خوبی است. این واحد از نظر نصب و عملکرد، آسان است.

بدون خمش یا تغییر شکل: محصول کشیده شده هیچگونه خمش یا تغییر شکل را نمیبیند. نیروی کشش و سرعت آن قادر به تنظیم در گستره پوشش انواع سیم و کابل تولیدی می باشد.

کنترل کشش پنوماتیک: مکانیزم کشش تسمه ای از سیلندرهای پنوماتیک با تجهیزات رولر فشاری بالایی و پایینی بهره می برد. فشار از طریق یک شیر کنترل دستی قابل تنظیم است و نیاز فرآیندهای مختلف کابل را برآورده می کند.

هدایت کننده افقی و عمودی سیم: واحد پس کشی مجهز به هدایت کننده های افقی و عمودی سیم است تا از حرکت کابل در مرکز در حین فرآیند پس کشی اطمینان حاصل شود.

مشخصات

مدل	ماکزیمم نیروی کشش (kg)	قطر کابل مورد استفاده (mm)	طول گیر (mm)	عرض تیمه (mm)	ماکزیمم سرعت خط (m/min)
TQD-200	200	≤Ø15	250	60	200
TQD-500	500	≤Ø30	450	70	150
TQD-800	800	≤Ø10	1300	80	120

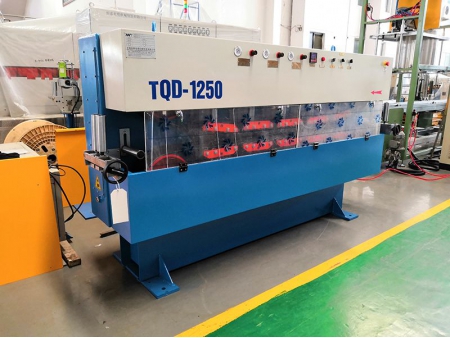

TQD-1250	1250	≤Ø60	1500	90	100
TQD-1600	1600	≤Ø80	1900	110	80
TQD-2000	2000	≤Ø100	2300	120	80
TQD-2500	2500	≤Ø120	2500	140	60
TQD-3200	3200	≤Ø150	2800	160	60
TQD-4000	4000	≤Ø180	3500	180	30
TQD-5000	5000	≤Ø200	4000	180	30
