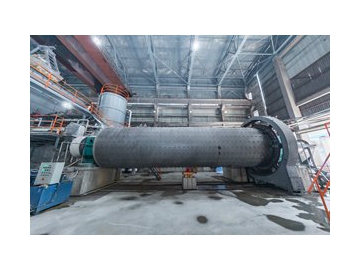

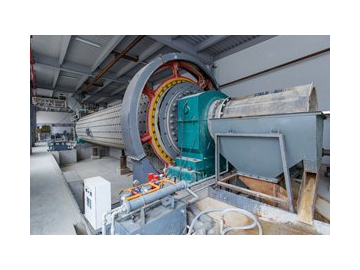

آسیاب گلوله ای
Ball Mill
مواد اولیه شامل ماسه، خاکستر بادی و باطله است که به منظور برآورده کردن استانداردهای دوغاب، به مواد ریز آسیاب می شود.
ورودی مجهز به شیر کنترل و فلومتر برای کنترل جریان آب است. شن و ماسه توسط ترازو تسمه وزن می شود و نسبت آب و ماسه به طور خودکار توسط کامپیوتر کنترل می شود.
آسیاب گلوله ای بخشی ضروری از بخش آماده سازی مواد خام است. دو نوع آسیاب گلوله ای در خط تولید AAC وجود دارد: نوع مرطوب و نوع خشک. آسیاب گلوله ای نوع مرطوب برای آسیاب شن و ماسه استفاده می شود در حالی که نوع خشک آن برای سنگ آهک است.
آسیاب گلوله ای از چندین بخش اصلی مانند قسمت تغذیه، قسمت تخلیه، قسمت چرخان، بخش انتقال (کاهنده دنده، دنده انتقال کوچک، موتور، کنترل کننده الکترونیکی) تشکیل شده است. شفت هالو از قطعات فولادی ریخته گری ساخته شده است و آستر آن قابل تعویض است. چرخ دنده بزرگ با ریخته گری قطعات فولادی توسط چرخ دنده پردازش می شود. دیواره داخلی بشکه با صفحه آستر ضد سایش تعبیه شده است. به طور کلی، این آسیاب گلوله ای برای عملیات آسیاب پایدار و قابل اعتماد است.
- آسیاب گلوله ای نوع مرطوب
شن و ماسه (یا خاکستر بادی، گچ) توسط نوار نقاله ارتعاشی الکترومغناطیسی و نوار نقاله به آسیاب گلوله ای منتقل می شود. پس از آسیاب، مواد به ظرف ذخیره سازی دوغاب پمپ می شود. - آسیاب گلوله ای نوع خشک
آهک توسط دستگاه تغذیه ارتعاش الکترومغناطیسی و نوار نقاله به سنگ شکن فکی منتقل می شود. پس از خرد کردن، مواد توسط نوار نقاله سطلی به سیلو ذخیره آهک منتقل می شود. سپس سنگ ریزه آهکی از طریق نوار نقاله پیچی به آسیاب گلوله ای منتقل می شود. سپس مواد آسیاب شده توسط نوار نقاله پیچی نوار نقاله مارپیچی و نوار نقاله سطلی به سیلو ذخیره پودر منتقل می شود.
| مدل | سرعت چرخش (دور در دقیقه) | توپ فولادی (تن) | اندازه مواد اصلی (میلی متر) | اندازه نهایی مواد میلی متر | ظرفیت تولید (تن در ساعت) | توان (کیلووات) | وزن (تن) |
| | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
| | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
| | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
| | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
| | 32 | 7 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
| | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
| | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-6 | 132 | 2407 |
| | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
| | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
| | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
| | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
| | 21 | 30 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
| | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 475 | 56 |
