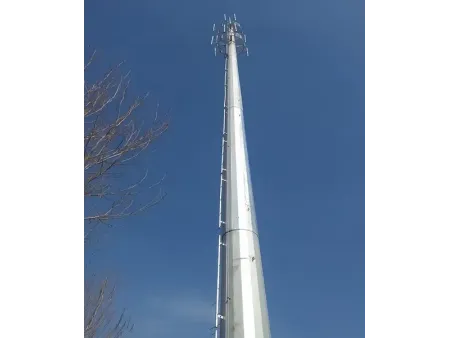

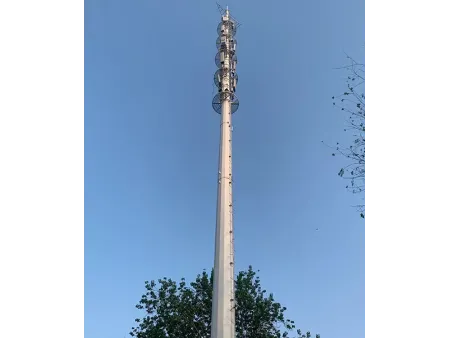

برج اتصالات أحادي العمودي (مونوبول)
Monopole Communication Tower
هذه أبراج ذاتية الدعم بنظام العمود الواحد، مُخصصة لتطبيقات الاتصالات المتطورة، تتوفر بارتفاعات مرنة تتراوح من 5 إلى 50 متراً
تعتمد الأبراج أحادية العمود (مونوبول) في هيكلها الرئيسي على أنبوب فولاذي واحد مسلوب، يتم تشكيله عبر دلفنة ولحام الألواح الفولاذية في قالب مخروطي دقيق. كما يتم تزويد الهيكل عادةً بسلالم صعود، ومنصات عمل، ونظام حماية من الصواعق، ومكونات مخصصة لتركيب الهوائيات. ولضمان عمر أطول في البيئات الخارجية، يتم حماية أسطح هذه الأبراج عبر تقنية الجلفنة على الساخن متبوعة بطبقة طلاء إضافية، لضمان أقصى مقاومة ضد الصدأ والتآكل الناجم عن التعرض المستمر لأشعة الشمس والأمطار والرطوبة.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- نطاق الارتفاعات 5 إلى 50 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
بيئات التركيب والتشغيل النموذجية
غالباً ما يتم تركيب الأبراج أحادية العمود (Monopole) في مراكز المدن، والأحياء السكنية، والمناطق السياحية، حيث تبرز أهمية المظهر الجمالي للهيكل وتناغمه مع المناظر الطبيعية المحيطة. وفي مناطق وسط المدينة أو المواقع ذات المساحات المحدودة، يُفضل غالباً استخدام الأساسات الوتدية لتقليص المساحة المشغولة وتسهيل العمليات الإنشائية في الموقع.
| المنتج | برج الاتصالات والبث والربط اللاسلكي |
| نوع البرج | برج ذاتي الدعم (ذاتي الارتكاز) |
| معايير التصميم | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| شهادة الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| مواد الهيكل الرئيسية | الألواح الفولاذية |
| نطاق الارتفاع | 5 إلى 50 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي المتوقع في الخدمة | أكثر من 20 عام |
| خيارات اللون | التشطيب النهائي فضي (مجلفن) أو تكسية بطبقة من الطلاء، مع اعتماد نظام ألوان RAL العالمي، وممكن التخصيص حسب الطلب |
| منصات العمل والاستراحة | 1 إلى 3 |
| حوامل الهوائيات (كتائف دعم الهوائيات) | 3 إلى 18 |
| حوامل أطباق الميكروويف عالية الاستقرار (أطباق الربط اللاسلكي بالموجات الدقيقة) | 3 إلى 18 |
| الميزات الرئيسية | عمود مضلع أو دائري، وصلات تعتمد على فلنجة توصيل أو التداخل (التشابك)، مظهر عصري انسيابي، وتصميم يوفر أقصى درجات استغلال المساحة. |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
- براغي التثبيت
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- سلم التسلق
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
خيارات تصميم مرنة
يتم تصميم ارتفاع البرج، وقطره، وسمك جدرانه بناءً على أحمال التشغيل الفعلية، مما يمنح الهيكل قدرة فائقة على دعم مختلف أنظمة الهوائيات وأجهزة الاتصالات بأقصى درجات الأمان والاستقرار.
بصمة مكانية محدودة
تتميز قاعدة الأبراج أحادية العمود (Monopole) بصغر حجمها بشكل ملحوظ مقارنة بالقواعد التقليدية للأبراج الهيكلية الثلاثية؛ مما يتيح سهولة فائقة في التركيب داخل مراكز المدن والمواقع ذات المساحات المقيدة والضيقة.
سرعة فائقة في التركيب
بفضل عملية التجميع الأكثر بساطة مقارنةً بالأبراج الهيكلية التقليدية، يتطلب التركيب وقتاً أقل وخطوات تنفيذية محدودة في الموقع، مما يساهم بشكل فعال في تسريع الجدول الزمني الإجمالي للمشروع.
مظهر عصري وانسيابي
يمنح الهيكل النحيف والسطح الانسيابي الأبراج أحادية العمود (Monopole) مظهراً نظيفاً يتناغم بشكل طبيعي مع المشهد الحضري للمدن، دون أن يسبب أي تشويه للنمط المعماري المحيط.
أداء فائق في مواجهة الرياح
بفضل التصميم الدائري للأبراج أحادية العمود (Monopole)، تتدفق الرياح بسلاسة أكبر حول الهيكل، مما يقلل من ضغط الرياح ويحد من عمليات الالتواء أثناء العواصف القوية، وهو ما يعزز الاستقرار الإجمالي للبرج.
أداء إنشائي مستقر
يتيح المقطع العرضي الدائري توزيع الأحمال والاهتزازات بشكل متساوٍ على كامل الهيكل، مما يعزز من قدرة البرج على تحمل الإجهادات الميكانيكية العالية بكفاءة فائقة خلال فترات التشغيل طويلة المدى.
- برج اتصالات عمود واحد (سارية مونوبول) – ارتفاع 40 متر
- برج اتصالات عمود واحد (سارية مونوبول) – ارتفاع 30 متر
- برج اتصالات عمود واحد (سارية مونوبول) – ارتفاع 35 متر
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
