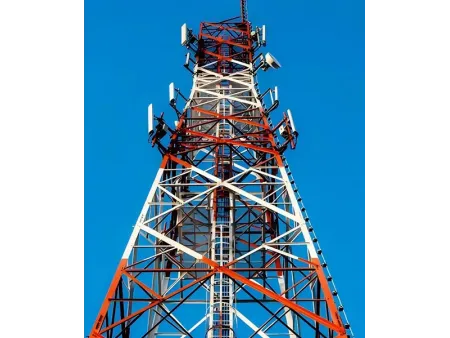

برج اتصالات من المقاطع الحديدية الزاوية بأربع أرجل
4-Legged Angular Steel Communication Tower
حلولاً هندسية متكاملة عبر تصميم وتصنيع أبراج الاتصالات ذاتية الدعم مصنوعة من المقاطع الفولاذية الزاوية، بارتفاعات تبدأ من 5 أمتار وتصل إلى 110 أمتار، لتلبية كافة احتياجات التغطية؛ بدءاً من أبراج التقوية الصغيرة داخل المدن، وصولاً إلى الأبراج الشاهقة المخصصة للربط الإستراتيجي والشبكات المحلية
تتميز الأبراج الفولاذية الزاوية رباعية القوائم بتصميم شبكي فائق الثبات، حيث تتكون من أربعة أعمدة فولاذية زاوية متصلة عند الوصلات بواسطة براغي عالية الصلابة، مما يشكل هيكلاً شبكياً فائق الصلابة. كما يعمل هذا التصميم الهندسي على توزيع الأحمال بشكل متوازن ومثالي عبر كامل هيكل البرج، مما يضمن استقراراً استثنائياً في ظروف التشغيل الميدانية الحقيقية وتحت وطأة الرياح العاتية. كما تمثل هذه الأبراج التوازن الأمثل بين القوة الإنشائية والتكلفة الرأسمالية؛ حيث يوفر هيكلها الرباعي قدرة تحميل عالية جداً للهوائيات والأجهزة المتعددة دون زيادة مفرطة في الوزن. وهذا المزيج الفريد من 'المتانة والجدوى الاقتصادية' هو ما جعل الأبراج الرباعية الخيار الأكثر انتشاراً وموثوقية في كبرى مشاريع الاتصالات حول العالم.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- نطاق الارتفاعات 5 إلى 110 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- الهيكل الرئيسي
يعتمد الهيكل الحامل للأحمال على أربعة أعمدة (قوائم) من الصلب المجلفن عالي المقاومة للشد (درجة Q355B / Q420B)، مرتبة في تخطيط مربع هندسي دقيق لضمان أقصى درجات الثبات. كما يتصل الجزء العلوي عبر عوارض أفقية متينة، ومزود بنظام حماية متكامل يشمل مانعة صواعق لتأمين البرج والمعدات. - نظام التدعيم
يخلق نظام التدعيم القطري بين القوائم هيكلاً شبكياً يوفر مقاومة فائقة لعزوم الانحناء والالتواء. كما يساهم هذا التصميم الذكي في الحفاظ على أدنى مستوى ممكن من مقاومة الرياح، مما يعزز من انسيابية البرج وثباته في العواصف. - آلية الربط والتركيب
تعتمد البنية بالكامل على الوصلات المثبتة بالبراغي، باستخدام براغي من فئة M20–M24 يتم شدها بعزم دوران لا يقل عن 400 نيوتن متر (400 N·m). كما تمنح هذه الطريقة مرونة فائقة في عمليات النقل، وتجعل التجميع الميداني أكثر سرعة وعملية.
بيئات التركيب والتشغيل النموذجية
نوصي بتركيب هذه الأبراج في المناطق المفتوحة والواسعة ذات التربة المستقرة والتعرض المنخفض نسبياً للرياح العاتية، مثل المناطق الريفية وضواحي المدن. وبما أن هذه البيئات تتميز غالباً ببيئة محيطة مستقرة، فإن أعمال القواعد الإنشائية تكون أكثر أماناً، مما يضمن تشغيل البرج واستقراره الهيكلي على المدى الطويل.
| المنتج | برج الاتصالات والبث والربط اللاسلكي |
| نوع البرج | برج ذاتي الدعم (ذاتي الارتكاز) |
| معايير التصميم | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| شهادة الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، ASTM A325، DIN 7990، DIN 931، DIN 933، ISO 4032، ISO 4034 |
| مواد الهيكل الرئيسية | الحديد الزاوي (حديد L) |
| نطاق الارتفاع | 5 إلى 110 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي | أكثر من 20 عام |
| خيارات اللون | التشطيب النهائي فضي (مجلفن) أو تكسية بطبقة من الطلاء، مع اعتماد نظام ألوان RAL العالمي، وممكن التخصيص حسب الطلب |
| مقاومة الإجهادات الزلزالية | مقاومة النشاط الزلزالي حتى الدرجة الثامنة |
| نطاق درجات حرارة التشغيل | -35°C to 45°C |
| منصات العمل والاستراحة | 1 إلى 3 |
| حوامل الهوائيات (كتائف دعم الهوائيات) | 3 إلى 18 |
| حوامل أطباق الميكروويف عالية الاستقرار (أطباق الربط اللاسلكي بالموجات الدقيقة) | 3 إلى 18 |
| الميزات الرئيسية | ثبات الهيكل، نظافة المظهر، وموثوقية الأداء |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
- براغي التثبيت
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- سلم التسلق
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
الاستقرار الهيكلي
يعمل الهيكل رباعي القوائم على توزيع الأحمال القادمة من جميع الاتجاهات بشكل متساوٍ، مما يحافظ على ثبات البرج تحت تأثير الرياح والنشاط الزلزالي. وبفضل تصميم النظام الشبكي، يتم توزيع أحمال الرياح بكفاءة أعلى بنسبة 20 بالمائة مقارنة بالتصاميم التقليدية، مما يقلل من الإجهادات المركزة على الأجزاء الهيكلية.
مواد خام عالية الجودة ومعالجة لتخدم طويلاً
نعتمد في بناء الأبراج رباعية القوائم على مقاطع فولاذية زاوية مجلفنة حرارياً من فئات (Q235B, Q355B, Q420B) كمواد هيكلية أساسية. كما تتميز هذه الأنواع بقوة خضوع تبدأ من 235 ميجا باسكال وتصل إلى 420 ميجا باسكال، مع قوة شد هائلة تتراوح بين 370 و680 ميجا باسكال، مما يحقق مرونة وصلابة استثنائية للهيكل. وبالنسبة لمقاومة الظروف الجوية والزلزالية القصوى، بفضل هذه الخصائص الميكانيكية المتفوقة، تستطيع أبراجنا الصمود أمام رياح تتجاوز القوة 12 على مقياس بيفورت، كما تلبي متطلبات مقاومة الزلازل التي تزيد عن الدرجة 8 على مقياس ريختر. ولذا، فإن هذه المتانة تجعل البرج خياراً آمناً وموثوقاً للاستخدام الخارجي طويل الأمد في أكثر المناطق تقلباً.
انخفاض التكلفة وسهولة الصيانة
تتميز الأبراج رباعية القوائم المصنوعة من المقاطع الزاوية بقصر فترة التنفيذ والإنشاء، مما يسرع من دخول المشروع حيز التشغيل. وباعتبار المقاطع الفولاذية الزاوية (Steel Angles) مادة عالية الكفاءة ومنخفضة التكلفة مقارنة بالبدائل الأخرى، فإنها توفر توازناً مثالياً بين المتانة الإنشائية والميزانية المرصودة للمشروع. كما إن التصميم الهندسي المتين للمقاطع الزاوية يقلل بشكل كبير من الحاجة للصيانة الدورية. ولذا، فإن هذا الهيكل المستدام يعني نفقات تشغيلية أقل على المدى الطويل، حيث تحتفظ المكونات بجودتها دون تدهور، مما يضمن أعلى عائد على الاستثمار (ROI) لشركات الاتصالات.
مرونة التركيب
تتميز بتجميع هندسي سهل في الموقع، حيث يتم تجميع الأبراج الفولاذية الزاوية رباعية القوائم باستخدام 'الوصلات المثبتة بالبراغي، مما يجعل عملية التركيب في الموقع أكثر سلاسة وسرعة. فضلاً عن ذلك، يتيح هذا النظام السهل لفرق العمل التعامل مع الأجزاء بسهولة دون الحاجة لمعدات لحام معقدة في الميدان، مما يقلل من وقت التنفيذ الإجمالي. فضلاً عن ذلك، تمنحنا طبيعة التصميم الشبكي مرونة عالية؛ حيث يمكن تعديل الارتفاع أو الزوايا بشكل طفيف أثناء الإنشاء بما يتناسب مع تضاريس الأرض المتغيرة. هذه الميزة تسمح لفريق التركيب بالعمل براحة ودقة أكبر تحت ظروف الموقع الحقيقية، وضمان استقامة البرج وتوازنه مهما كانت طبيعة التربة أو التضاريس.
قابلية التكيف الواسعة مع المواقع
هذا البرج يمثل حلول هندسية لكل تضاريس الأرض، وسواء كان الموقع في قمم المناطق الجبلية الوعرة، أو السهول المنبسطة، أو حتى داخل المناطق الحضرية المكتظة ذات المساحات المحدودة؛ فإنه يمتلك مرونة فائقة للتكيف. ومن خلال إجراء تعديلات إنشائية دقيقة على القواعد والارتفاعات، يمكننا تفصيل البرج ليناسب الطبيعة الجغرافية والبيئية الفريدة لكل موقع.

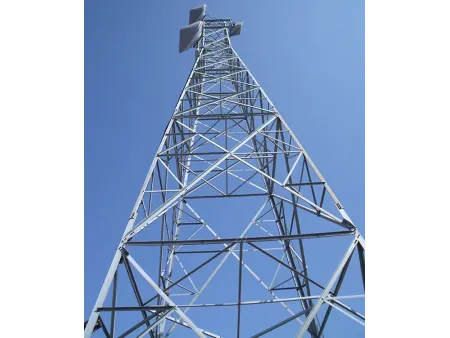

- برج اتصالات من الفولاذي الزاويّ (الحديد الزاوية) رباعي القوائم - ارتفاع 50 متر
- برج اتصالات من الفولاذي الزاويّ (الحديد الزاوية) رباعي القوائم - ارتفاع 40 متر
- برج اتصالات من الفولاذي الزاويّ (الحديد الزاوية) رباعي القوائم - ارتفاع 60 متر
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
