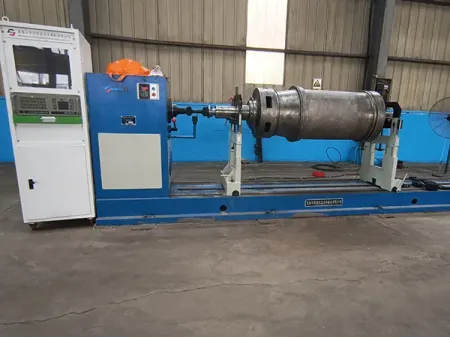

ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)
طلب عرض سعر
الموقع الإلكتروني: http://balancingmachine-ae.com/1-2-2-7-hard-bearing-balancing-machine.html
YYW-3000
ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)
ماكينة توازن ديناميكية بمحامل ثابتة ونظام قيادة بمحور كاردان، لقطع العمل بقطر يصل حتى 2500 مم ووزن يتراوح بين 100 و3000 كجم
- تستوعب الدوارات حتى وزن 3000 كجم وقطر 2500 مم
- نظام قياس عالي الدقة قادر على كشف الاختلالات الصغيرة حتى 1 غ·مم/كجم
- تحديد سريع لمواضع المحاور لأحجام الدوارات المختلفة لتسهيل الإعداد
- القياس ثنائي المستوى مع عرض رقمي فوري لضمان نتائج دقيقة وموثوقة بكفاءة عالية
مجالات التطبيق
تُستخدم لموازنة الأجزاء متوسطة الحجم، بما في ذلك دوارات المحركات، دوارات المضخات، دوارات أجهزة الطرد المركزي، دوارات النفاخات، مغازل آلات التشغيل، ودوارات محركات الاحتراق الداخلي.
- موازنة دوارات المحركات
- موازنة دوارات المضخات
- موازنة دوارات أجهزة الطرد المركزي
المواصفات
| وزن قطعة العمل | 100-3000kg |
| أقصى قطر لقطعة العمل | Ø2500mm |
| قطر الجزء الدوار لقطعة العمل | Ø40-Ø300mm |
| المسافة بين محوري الدعائم الحاملة | 300-5000mm |
| سرعة الموازنة (تحكم سلس بالسرعة/ تحكم متدرج) | 180 إلى 1200 دورة/ دقيقة |
| مقدار الاختلال المتبقي الممكن تحقيقه (eMar) | 1g.mm/kg |
| نسبة القدرة على تقليل الاختلال (URR) | ≥90% |
الميزات
- يعتمد على محرك تيار متردد مع صندوق تروس لنقل الحركة إلى الدوار عبر محور كاردان.
- قبل التشغيل، يحتاج المشغل فقط لضبط المعلمات الأساسية مثل المسافة بين مستويات التصحيح، المسافة من مستويات التصحيح إلى الدعائم، ونصف قطر مستوى التصحيح، وبذلك يتم عرض قيمة الاختلال والطور بدقة في دورة تشغيل واحدة.
- مناسب للدوارات الخاصة مثل تلك التي تحتوي على كتل بارزة داخلية أو خارجية.
- متوفر مع أحجام مختلفة من محاور الكاردان لتلبية متطلبات التوازن المحددة لكل قطعة عمل.

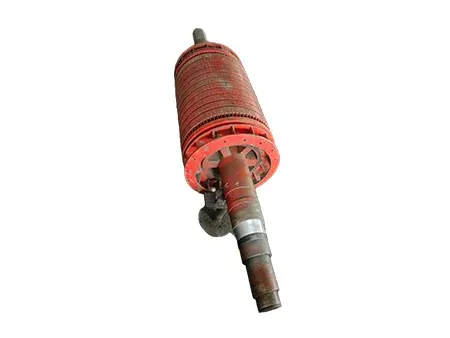

نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا
- دوارات قياسية
- دوارات الكسارات وآلات الطحن
- دوارات المحركات
