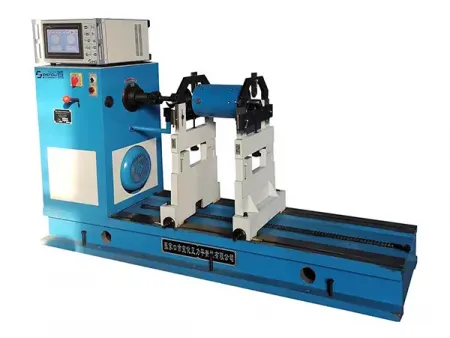

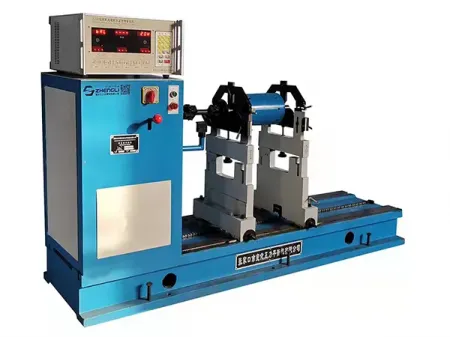

ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)
طلب عرض سعر
الموقع الإلكتروني: http://balancingmachine-ae.com/1-2-2-2-hard-bearing-balancing-machine.html
YYW-300
ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)
ماكينة توازن ديناميكية بمحامل ثابتة ونظام بمحور كاردان، لقطع العمل بقطر يصل حتى 1250 مم ووزن يتراوح بين 10 و300 كجم
- ماكينة توازن أفقية بمحامل ثابتة للاستخدام العام
- هيكل مصمم للحفاظ على سرعة التشغيل بأمان دون الوصول إلى تردد الرنين
- سهولة التشغيل مع معايرة دائمة لضمان دقة ثابتة ومستقرة
- نظام دفع بمحور كاردان يوفر عزم دوران عالي مع سرعة بدء وإيقاف سريعة
- متاحة مع وحدة عرض رقمية أو نظام قياس بواسطة حاسوب دقيق
مجالات التطبيق
تستخدم على نطاق واسع لموازنة الأجزاء الدوارة الصغيرة إلى المتوسطة، بما في ذلك دوارات المحركات، المنافيخ، المراوح، الأسطوانات، البكرات، والمعدات الزراعية.
- موازنة دوارات المحركات
- موازنة مراوح الطرد المركزي
المواصفات
| وزن قطعة العمل | 10-300kg |
| أقصى قطر لقطعة العمل | Ø1250mm |
| قطر محور قطعة العمل (القطر الدوار) | 60-1700mm (قابل للتخصيص) |
| المسافة بين محورَي الدعم الحامل | Ø10-Ø90 mm (قياسي) Ø90-Ø180mm (قابل للتوسعة اختياري) |
| سرعة التوازن | نظام تحكم متدرج في السرعة |
| مقدار الاختلال المتبقي الممكن تحقيقه (eMar) | 1g.mm/kg |
| نسبة القدرة على تقليل الاختلال (URR) | 95% |
الميزات
- مزودة بنظام القياس ZHENGLi، حيث يدعم كلًا من التوازن الديناميكي والثابت، ويقدم حتى 10 طرق دعم مختلفة، مع خيارات مخصصة لإضافة أو إزالة الوزن، والدوران الأمامي والخلفي، وتحويل الوحدات لقيم وزوايا التوازن.
- تعمل بنظام حركة بمحور كاردان أو بواسطة علبة تروس، مما يتيح سرعات توازن متعددة أو التحكم السلس بالسرعة بدون درجات.
- تعتمد الدعامات الأسطوانية تصميماً ذو نقطتين دعم بدلاً من التعليق الفردي، ما يمنح قدرة تحميل أعلى.
- مزودة بقرص زاوية واضح ونظام تحديد موضع بالليزر تحت الأشعة تحت الحمراء عند نهاية المغزل، لتسهيل تحديد النقاط على قطع العمل كبيرة القطر.
- يتميز المغزل أيضاً ببنية تلسكوبية لمحور كاردان لتسهيل الاتصال بالمكونات كبيرة الحجم.
نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا
- دوارات قياسية
- دوارات حصادات علف السيلاج
- دوارات آلات طحن الذرة (مطاحن الذرة)
- محاور لولبية أوجر لآلات تصنيع البلاستيك، وآلات التغليف، وآلات عمل البالات
- دفاعات المراوح
- دوارات حصادات الحبوب (حصادات الذرة)
- دوارات مضخات متعددة المراحل
- دوارات منافيخ الهواء (منظمات الهواء) نوع Roots
