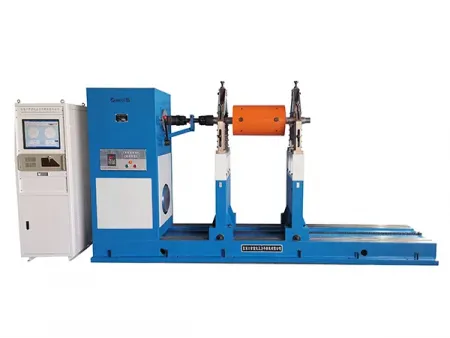

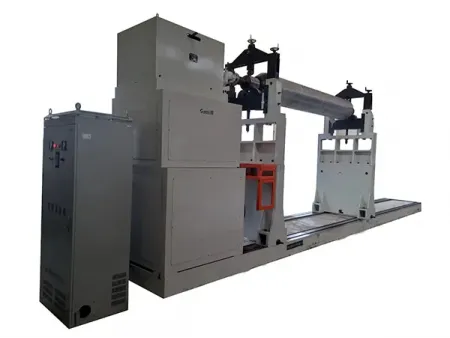

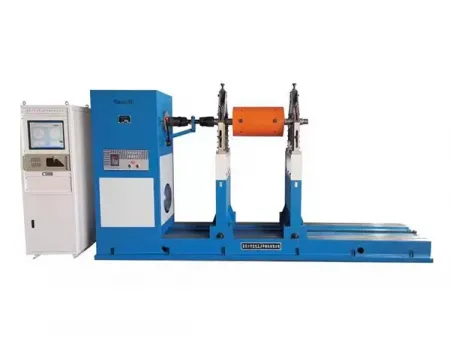

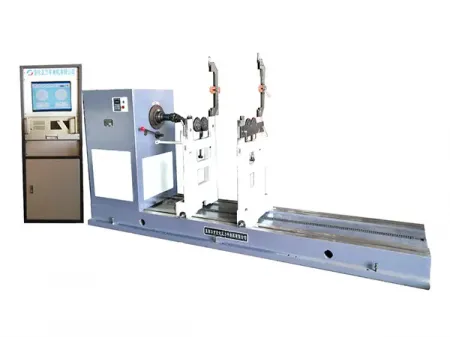

ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)

طلب عرض سعر

الموقع الإلكتروني: http://balancingmachine-ae.com/1-2-2-8-hard-bearing-balancing-machine.html

YYW-5000

ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)

ماكينة توازن ديناميكية بمحامل ثابتة ونظام قيادة بمحور كاردان، لقطع العمل بقطر يصل حتى 2500 مم ووزن أقصى يصل إلى 5000 كجم

• تستوعب الدوارات حتى وزن 5000 كجم
• تدعم أقطار تصل حتى 3000 مم
• الطول القياسي: 2500 مم، قابل للتمديد إلى 3000 مم أو 3500 مم
• تتوفر إعدادات مخصصة حسب الطلب

مجالات التطبيق

تُستخدم على نطاق واسع لموازنة المكونات الثقيلة، بما في ذلك دوارات المحركات، دوارات مطاحن، الكسارات، ودوارات مراوح النفخ.

• موازنة دوارات المحركات
• موازنة دوارات الكسارات والمطاحن (آلات الطحن)

المواصفات

وزن قطعة العمل	5000kg
أقصى قطر لقطعة العمل	2500mm
قطر الجزء الدوار لقطعة العمل	Ø40-Ø300mm
أقل مسافة بين محوري الدعائم الحاملة	300mm
أقصى مسافة من نهاية الوصلة إلى الدعامة اليمنى للمحمل	3000mm
سرعة الموازنة (تحكم بالسرعة متغير/قابل للتغيير)	180 إلى 1200 دورة/ دقيقة
قدرة المحرك	22kW
مقدار الاختلال المتبقي الممكن تحقيقه (eMar)	≤1g.mm/kg
نسبة القدرة على تقليل الاختلال (URR)	≥90%
مصدر الطاقة	380V/50HZ (3 فاز)
عزم دوران عمود الكاردان	530N·m
القدرة الكهربائية لنظام القيادة بالسرعة المتغيرة (VFD)	30kW
نظام إلكتروني لقياس التوازن والدوران	نظام ZL-210 لقياس التوازن الديناميكي مع واجهة شاشة لمس

الميزات

• يعتمد على محول تردد للتحكم السلس بالسرعة، مع نظام قيادة بمحور كاردان، حيث تم صب وتجهيز إطاري الدعم بشكل متكامل، مما يمنح الماكينة قوة ميكانيكية ودقة عالية.
• سهولة التشغيل وأمان عالي: مزودة بنظام عرض رقمي متقدم بالميكروكمبيوتر.
• هيكل دعم H متكامل بتصميم خفيف وموثوق، يوفر خمد منخفض وصلابة عالية في نظام الاهتزاز.

نماذج من قطع العمل التي يتم موازنتها ديناميكياً بواسطة ماكيناتنا

• دوارات المحركات
