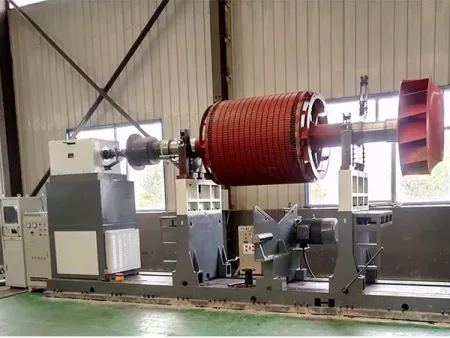

ماكينة موازنة ديناميكية بنظام محامل ثابتة (نظام عمود كردان لنقل الحركة)
طلب عرض سعر
الموقع الإلكتروني: http://balancingmachine-ae.com/1-2-2-11-hard-bearing-balancing-machine.html
YYW-30000
ماكينات موازنة بنظام محامل ثابتة (Universal Joint Drive)
ماكينة موازنة بمحامل صلبة (بنظام قيادة العمود الكارداني) مصممة لموازنة الأجزاء الثقيلة بدقة عالية، وقادرة على التعامل مع أجزاء بقطر يصل إلى 4000 مم ووزن يتراوح بين 2000 و30000 كجم
- قادرة على موازنة أجزاء يصل وزنها إلى 30000 كجم
- تدعم أقطار تصل إلى 4000 مم وطول يصل إلى 8000 مم
- مصممة خصيصًا للتعامل مع المكوّنات الصناعية فائقة الحجم
- تشغيل مستقر مع قياس دقيق وموثوق
مجالات التطبيق
مناسبة للموازنة الديناميكية لمجموعة واسعة من المكوّنات الكبيرة، بما في ذلك مراوح الدفع، التصاميم مزدوجة الشفط، بالإضافة إلى دوارات المحركات، دوارات الفواصل، دوارات المولدات الكبيرة، التوربينات، معدات التعدين، الأسطوانات الصناعية، المراوح، وآلات الطباعة، مع ضمان دقة عالية وأداء موثوق في مختلف التطبيقات الصناعية الثقيلة.

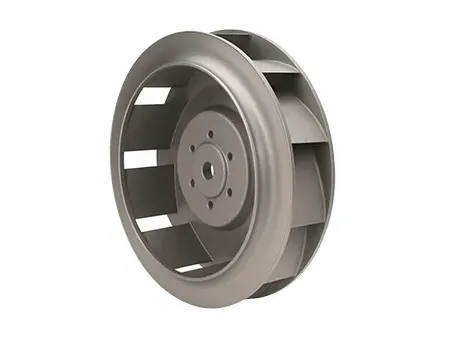

- موازنة مراوح (دفاعات) المرواح
- موازنة دوارات المحركات
- موازنة مكونات معدات التعدين الثقيلة
- موازنة الأسطوانات/ البكرات
المواصفات
| أقصى وزن لقطعة العمل | 2000-30000kg |
| أكبر قطر لقطعة العمل | 4000mm |
| قطر عنق الدوران للجزء المراد موازنته | Ø80-400mm |
| الحد الأدنى للمسافة بين المحملين | 400mm |
| أقصى مسافة من طرف الاقتران إلى دعامة المحمل اليمنى | 8000mm (قابل للتخصيص) |
| سرعة الموازنة (تحكم بخمس مراحل للسرعة) | التحكم بالسرعة المتغيرة (أقصى سرعة) |
| الخطوة 1: 208 دورة/ دقيقة | |
| الخطوة 2: 305 دورة/ دقيقة | |
| الخطوة 3: 588 دورة/ دقيقة | |
| الخطوة 4: 966 دورة/ دقيقة | |
| الخطوة 5: 1440 دورة/ دقيقة | |
| قدرة المحرك | 90kW |
| مقدار الاختلال المتبقي الممكن تحقيقه (eMar) | ≤1g.mm/kg |
| نسبة القدرة على تقليل الاختلال (URR) | ≥90% |
| مصدر الطاقة | 380V/50HZ (3 فاز) |
| عزم دوران عمود الكاردان | 7000 نيوتن·م (التكوين القياسي) |
| قدرة محرك السرعة المتغيرة بمحوّل التردد | 90kW |
| نظام القياس الإلكتروني | نظام الموازنة الديناميكية ZL-210 بشاشة لمس وكابينة تحكم |
| كابينة التحكم الكهربائي | كابينة تحكم مستقلة |
| حامل عربة الأسطوانات | SKF |
| طراز صندوق التروس | QJ805 |
الميزات
- صممت الماكينة بواسطة مهندسين ذوي خبرة طويلة في تطوير ماكينات الموازنة، مما يضمن معرفة عميقة بمجموعة واسعة من تطبيقات الدوّارات.
- يمتلك فريق التصنيع خبرة طويلة تزيد عن 30 عاماً، ما ساهم في تطوير تصاميم أكثر دقة وحلول موثوقة.
- مدفوعة بمحرك ثلاثي الطور غير متزامن مع محوّل تردد لضبط السرعة بسلاسة ودقة متناهية دون مراحل محددة.
- علبة التروس من سلسلة QJ معتمدة على تقنية ZF الألمانية، توفر عزم دوران قوي وأداء مستقر.
- يمكن اختيار أنظمة القياس الاختيارية مثل نظام القياس الديناميكي ZL-220 (شاشة رقمية) ونظام القياس الديناميكي ZL-210 لتحقيق دقة أعلى ومرونة تشغيلية أكبر.
