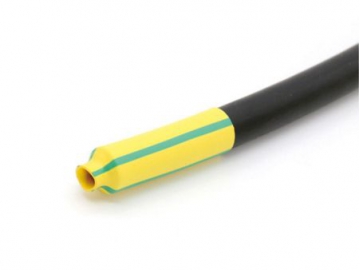

أنبوب انكماش حراري أحادي الجدار، RSFR-HCB(H)

Single Wall Heat Shrink Tubing, RSFR-HCB(H)

موديل: RSFR-HCB(H)

أنابيب بطبقة واحدة رقيقة جداً، أنابيب ضد اللهب وخالية من الهالوجين، أنابيب مرنة قابلة للانكماش بالحرارة

أنابيب سلسلة RSFR-HCB (H) هي عبارة عن أنابيب تتقلص بالحرارة وهي خالية من الهالوجين، حيث تعمل كغلاف يوفر الحماية المثلى للأسلاك والكابلات من التآكل والرطوبة في ظروف التطبيق المختلفة. كما أن لها جدار رقيق للغاية (طبقة رقيقة) مما يجعل الأنابيب مناسبة بشكل جيد حتى في الأماكن الضيقة.

الميزات

معدل الانكماش: 2:1
جدار نحيف للغاية (طبقة رقيقة جداً)
مرونة عالية
خالية من الهالوجين
مقاومة اللهب

مقدار ضئيل جداً من الدخان المنبعث منها في حالة الاحتراق
درجة حرارة التشغيل المستمر: من 55 درجة تحت الصفر إلى 125 درجة مئوية
درجة حرارة الانكماش الكامل: 110 درجة مئوية
متوافق مع RoHS و Sony

الاستخدام (التطبيق)

العزل الكهربائي
لحماية المكونات والأجزاء الإلكترونية
لتخفيف الضغط عن الموصلات والوصلات
للحماية من التلف الميكانيكي والتآكل

لمقاومة الرطوبة والتآكل
لتجميع الأسلاك
لربط وتوصيل الأسلاك

الخواص الفنية

الخاصية	طريقة الاختبار	الأداء المثالي
قو ة الشد (MPa)	ASTM D 2671	≥10.4
نسبة الاستطالة النهائية (استطالة قصوى) %	ASTM D 2671	≥200
قوة الشد بعد التعتيق بالحرارة (التقادم الحراري) (MPa)	158℃×168h	≥7.3
الاستطالة القصوى بعد التعتيق بالحرارة (التقادم الحراري) (%)	158℃×168h	≥100
التغيير الطولي (%)	ASTM D 2671	-5%～ 5%
قابلية الاشتعال	ASTM D 2671 C طريقة	VW-1
قوة العزل الكهربائي (kV/mm)	ASTM D 149	≥15
المقاومة الحجمية (المقاومة الكهربائية النوعية) (Ω.cm)	ASTM D 876	≥10¹⁴

الأبعاد

القياس		عند الإمداد (قبل الانكماش)	بعد المعالجة (بعد الانكماش)		التعبئة المعيارية
إنش	mm	القطر الداخلي (mm)	أقصى قطر داخلي (mm)	سماكة الجدار (الطبقة)، الاسمية (mm)	طول البكرة أو اللفة (م/ لفة)
1/16	1.0	1.4±0.2	≤0.65	0.20±0.10	200
	1.5	1.9±0.2	≤0.85	0.20±0.10	200
3/32	2.0	2.4±0.2	≤1.00	0.22±0.10	200
	2.5	2.9±0.2	≤1.30	0.25±0.10	200
1/8	3.0	3.4±0.2	≤1.50	0.28±0.10	200
	3.5	3.9±0.2	≤1.80	0.28±0.10	200
	4.0	4.4±0.2	≤2.00	0.30±0.10	200
3/16	4.5	4.9±0.2	≤2.30	0.30±0.10	100
	5.0	5.5±0.2	≤2.50	0.32±0.10	100
1/4	6.0	6.5±0.2	≤3.00	0.32±0.10	100
5/16	7.0	7.5±0.3	≤3.50	0.32±0.10	100
	8.0	8.5±0.3	≤4.00	0.32±0.10	100
3/8	9.0	9.5±0.3	≤4.50	0.35±0.10	100
	10.0	10.5±0.3	≤5.00	0.35±0.10	100
	11.0	11.5±0.3	≤5.50	0.40±0.10	100
1/2	12.0	12.5±0.3	≤6.00	0.40±0.10	100
	13.0	13.5±0.3	≤6.50	0.40±0.10	100
	14.0	14.5±0.3	≤7.00	0.40±0.10	100
5/8	15.0	15.5±0.4	≤7.50	0.40±0.10	100
	16.0	16.5±0.4	≤8.00	0.40±0.10	100
	17.0	17.5±0.4	≤8.50	0.40±0.10	100
3/4	18.0	18.5±0.4	≤9.00	0.42±0.10	100
	20.0	20.5±0.5	≤10.0	0.45±0.10	100
	22.0	22.5±0.5	≤11.0	0.45±0.10	100
1	25.0	25.5±0.5	≤12.5	0.45±0.10	50
