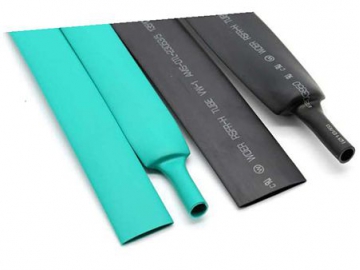

أنبوب انكماش حراري أحادي الجدار، RSFR-135G(3X)

Single Wall Heat Shrink Tubing, RSFR-135G(3X)

موديل: RSFR-135G(3X)

أنابيب منكمشة بالحرارة بطبقة رقيقة، أنابيب التقلص الحراري المرنة، غلاف حراري أنبوبي (هيت شرينك)

هي أنابيب منكمشة بالحرارة من سلسلة RSFR-135G (3X) وهي مرنة للغاية، وتتميز بمقاومة للهب وقابلة للانكماش بسرعة، مما يوفر الحماية الحصرية للتآكل والرطوبة للأسلاك والكابلات. كما يسمح الجدار الرقيق بالتناسب مع المساحات الصغيرة بسهولة.

الميزات

معدل الانكماش: 3:1
طبقة رقيقة جداً (جدار رقيق)
مرونة عالية
مقاومة للهب
درجة حرارة التشغيل المستمر: من 55 درجة تحت الصفر إلى 135 درجة مئوية

درجة حرارة الانكماش الكامل: 120 درجة مئوية
متوافق مع RoHS
تتوافق مع SAE-AMS-DTL-23053/5، فئة 1 و 3

الاستخدام (التطبيق)

العزل الكهربائي

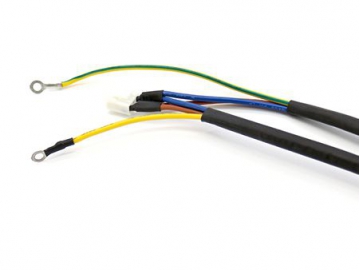

لتغطية وحماية الأجزاء والمكونات الكهربائية
لتخفيف الضغط عن الموصلات والوصلات
للحماية من التلف الميكانيكي والتآكل

لمقاومة الرطوبة والتآكل
لتجميع الأسلاك
لربط وتوصيل الأسلاك

الخواص الفنية

الخاصية	طريقة الاختبار	التعبئة المعيارية
قو ة الشد (MPa)	ASTM D 2671	≥10.4
نسبة الاستطالة النهائية (استطالة قصوى) %	ASTM D 2671	≥200
قوة الشد بعد التعتيق بالحرارة (التقادم الحراري) (MPa)	175℃×168h	≥7.3MPa
الاستطالة القصوى بعد التعتيق بالحرارة (التقادم الحراري) (%)	175℃×168h	≥100
التغيير الطولي (%)	ASTM D 2671	-5%～ 5%
قابلية الاشتعال	ASTM D 2671 C طريقة	VW-1
مقاومة الجهد الكهربائي	UL 224, 2500V, 60s	لا ينهار
صدمة حرارية	UL 224,250℃×4h	لا يتشقق
قوة العزل الكهربائي (kV/mm)	ASTM D 149	≥15
المقاومة الحجمية (المقاومة الكهربائية النوعية) (Ω.cm)	ASTM D 876	≥10¹⁴

القياس		عند الإمداد (قبل الانكماش)	بعد المعالجة (بعد الانكماش)		التعبئة المعيارية
إنش	mm	أدنى قطر داخلي (mm)	أقصى قطر داخلي (mm)	سماكة الجدار (الطبقة)، الاسمية (mm)	طول البكرة أو اللفة (م/ لفة)
1/16	1.5	1.5	≤0.5	0.45±0.10	200
1/8	3.0	3.0	≤1.0	0.55±0.10	200
3/16	4.5	4.5	≤1.5	0.60±0.10	100
1/4	6.0	6.0	≤2.0	0.65±0.10	100
3/8	9.0	9.0	≤3.0	0.75±0.15	50
1/2	12	12.0	≤4.0	0.75±0.15	50
5/8	15	15.0	≤5.0	0.80±0.15	50
3/4	18	18.0	≤6.0	0.85±0.15	50
1	24	24.0	≤8.0	1.00±0.20	25
1-1/4	30	30.0	≤10.0	1.15±0.20	25
1-1/2	39	39.0	≤13.0	1.50±0.20	25
2	50	50	≤16.0	2.50±0.20	25
	60	60	≤20.0	2.60±0.20	25
	70	70	≤23.0	2.60±0.20	25
3	80	80	≤26.0	2.60±0.20	25
	90	90	≤30.0	2.60±0.20	25
4	100	100	≤33.0	2.60±0.20	25
