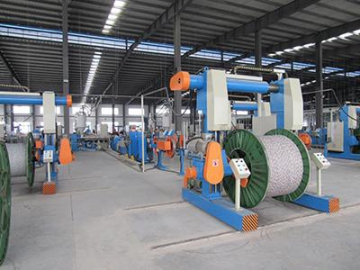

خط بثق الغلاف الخارجي والعازل الداخلي للكابلات الضوئية

طلب عرض سعر

من نحن: http://supermachinerycn.asia/dielectric-sheath-extrusion-line.html

نمط السلك كامل التصنيع

خط بثق الغلاف الخارجي والعازل الداخلي للكابلات الضوئية استخدم لبثق الغلاف الخارجي والداخلي للكابل الضوئي. هذا الخط استخدم بمدى واسع لمواد مختلفة المتعلقة بعملية البثق، من هذه المواد PVC، PE، XLPE وغيرها. نحن نوفر العديد من الخدمات مثل تصميم خط الإنتاج، المؤامة والتركيب بالإعتماد على احتياجات العملاء بالنسبة لنوع الكابل ومتغيراته، علاوة عن ظروف التشغيل.

المواصفات

سرعة الإنشاء: 100 متر\دقيقة
سرعة الإنتاج: 80 متر\دقيقة (Ф9.0mm)
مخرجات البثق: أقصى مخرجات 260 كجم\ساعة
قطر قلب الكابل: من 1.8Фإلى 25Ф مم
قطر الكبل المبثوق: من 7Ф إلىФ30 مم
مواصفات البثق: 90×25
أبعاد بكرة الإرسال: (من PN800 إلى PN2000) مم
أبعاد بكرة الاستقبال: (من PN800 إلى PN2000) مم
الفقودات الإضافية: 0.02 ديسيبل\كم
طول خط الإنتاج: 50 متر
القدرة الكهربائية المقررة: 120 كيلو فولت أمبير 50 هيرتز، 380 فولت±5%

أجزاء خط الإنتاج

ماكينة حامل الإرسال بتقنية تدوير باب السكة الأرضي 2000 مم
وحدة الشد المتحركة بعجلة مزدوجة أفقية 800 مم
حامل الإرسال بـ 24 رأس لدوران الغزل
حامل الإرسال لشريط الأمنيوم والفولاذ
جهاز لحام البقعة لشريط الألمنيوم والفولاذ
مجمع شريط الألمنيوم والفولاذ
حامل الإرسال بشريط غير معدني
جهاز تعبئة الحشو بالمادة الهلامية (jelly)
ماكينة تشكيل الشريط الطولي الفولاذي
ماكينة لف على شكل سيجارة لشريط الألمنيوم والفولاذ
آلة البثق 90×25
قناة الماء الساخن وخزان الماء الساخن
قناة الماء البارد (من أعلى 8 متر+من أسفل 8 متر) وخزان الماء
المجفف
جهاز قياس القطر أحادي الاتجاه
جهاز قياس الشرارة
آلة الطباعة بالنفث
وحدة الجر المزنجرة 1250 كجم
وحدة الشد المتحركة لحامل الاستقبال
ماكينة حامل الاستقبال بتقنية تدوير باب السكة الأرضي 2000 مم
نظام التحكم الكهربائي
