خط بثق العازل المتشابك للكابلات الكهربائية Crosslinked Insulation Extrusion Line
طلب عرض سعر

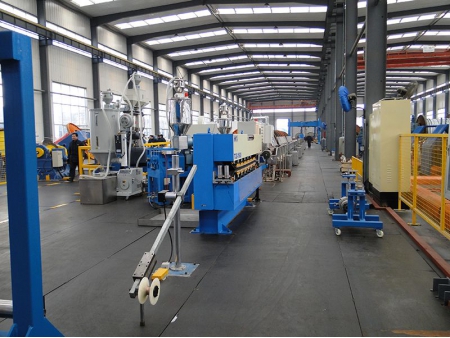

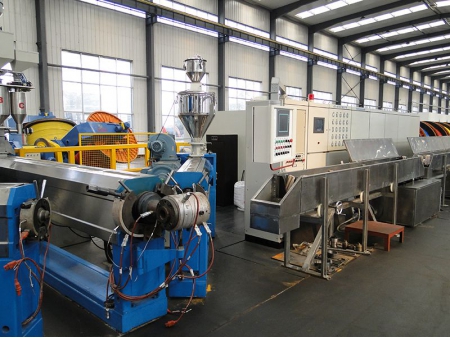

خط البثق لإنتاج من مادة الكابلات المتشابكة السيلانية في عملية واحدة
تم تصميم خط بثق العزل ذو الوصلات المتشابكة من سيليكوهيدريد بخطوة واحدة من أجل بثق العزل لموصلات النحاس والألومنيوم. خط بثق العزل المتشابك الخاص بنا مناسب لكابلات الطاقة الكهربائية التي تتراوح من 1 كيلو فولت إلى 10 كيلو فولت، الموصلات العلوية، الكوابل البلاستيكية والخ. المواد القابلة للتطبيق تشمل PVC، PE وXLPE.
تتميز خطوط بثق العزل المتشابكة لدينا بإنتاجية عالية، تمكين الإنتاج المستمر وتحسين الكفاءة بشكل ملحوظ.
المواصفات
| نطاق الجهد | 1 كيلو فولت للكابلات المتشابكة 1 كيلو فولت للكابلات العلوية 10 كيلو فولت للكابلات المتشابكة 10 كيلو فولت للكابلات العلوية |
| مادة الموصل | الألومنيوم والنحاس |
| موصل الألومنيوم | تتوافق مع معايير IEC 228 |
| موصل النحاس | تتوافق مع معايير IEC 228 |
| خالية من شوائب الغبار، الزيوت والانحناء | |
| أشكال الموصلات | دائري، مقطعي، مجدل، صلب |
| المقطع العرضي للموصل | من 10 إلى 630 مم مربع، النحاس من 10 إلى 630 مم مربع، ألومنيوم |
| قطر الموصل | 4,0 - 40,0 mm |
| القطر الخارجي للكابل | 9,5 - 42,0mm |
| أقصى وزن للكابل | 70 kg/m |
| سمك العزل | التدريع الداخلي: من 0.4 إلى 0.8 مم العزل: من 0.8 إلى 3.5 مم |
| أقصى سرعة لخط الإنتاج | 120 m/min. |
| ارتفاع مسار الكابل | 1.000 mm |
| تغذية وحدة البثق | مواد الكابلات الحبيبية |
| التدريع الداخلي وباثق السترة الملونة 65/25D | PE: 120 kg/h, Max. |
| باثق العزل 120/30D | PE: 480 kg/h, Max. |
| كابلات الجهد المتوسط | |
| التدريع الداخلي | شبه موصل PE (مثل Borealis) أو SIOPLAS (AEI) |
| العزل | PE (e.g., 2100TN00, 218W, 18D) سائل Silane (مثل SILIX، SILMIX316، 301) أصبغة الكربون الأسود (SILIX-C401) |
| كابلات الجهد المنخفض | |
| العازل | PE (e.g., 2100TN00, 218W, 18D) سائل Silane (مثل SILIX، SILMIX316) أصبغة الكربون الأسود (SILIX-C401) |
| الغلاف الملون | PE، PVC، أو SIOPLAS (AEI)، أو مواد أخرى |
التفاصيل

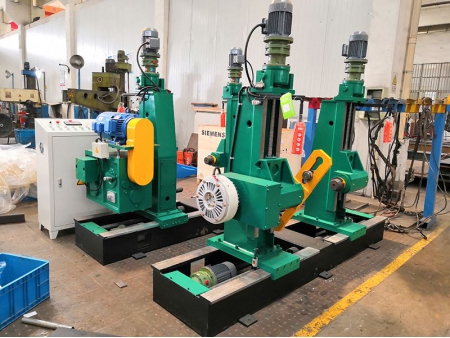

حامل التموين بمحور ارتكاز رأسي
- يتم التحكم بمحرك للرفع، الفتح والحركة، ويتميز بحماية محدودة
- حامل التموين الفعال مع وحدة التحكم الميكانيكي.

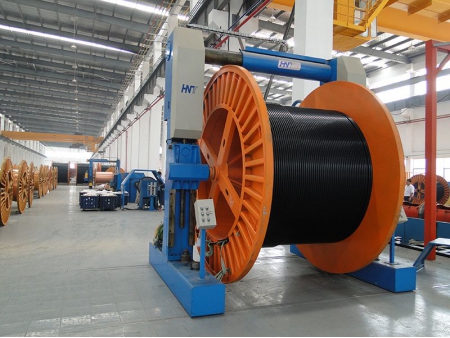

حامل الاستقبال
- وحدة تثبيت الأسلاك بالمحرك مع آليات الحماية الميكانيكية والكهربائية
- سهولة تحميل وتفريغ بكرات الأسلاك
- التزامن مع الماكينة الرئيسية للشد المستمر أثناء التشغيل وتأخير التوقف بعد إيقاف الماكينة

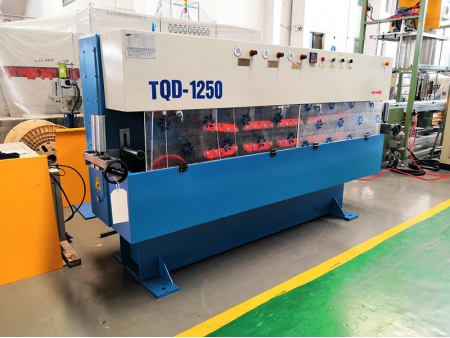

ماكينة شد الكابل (كاتربلر)
- تضمن وحدة التثبيت الهوائية والشد الآلي للسحب انخفاض مستوى الضوضاء وكفاءة الإنتاج العالية.
- تزامن سرعة السحب مع سرعة الباثق يضمن التشغيل الموثوق والمستقر
- تتميز المسارات المزدوجة بطبقة شبكية معززة، تشغيل بواسطة محرك AC عبر نظام تروس مخروطي حلزوني مع علبة تروس بأربع سرعات
عداد القياس المتري
- عداد القياس المتري الإلكتروني بدون تلامس للحصول على قياسات دقيقة وموثوقة
- يوجد عداد قياس متري ميكانيكي
نظام التحكم
- نظام تحكم Siemens PLCللتشغيل السلس والأداء الموثوق

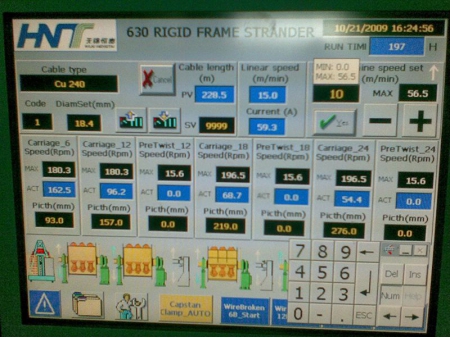

- جميع المواصفات الفنية قابلة للتعديل من خلال واجهة المستخدم بشاشة اللمس، مع إمكانية تخزين بارامترات عملية الإنتاج
