خط اکستروژن عایق کراس لینک Crosslinked Insulation Extrusion Line

طلب عرض سعر

من نحن: http://wirecable-solution.asia/2-1-3-crosslinked-insulation-extrusion-line.html

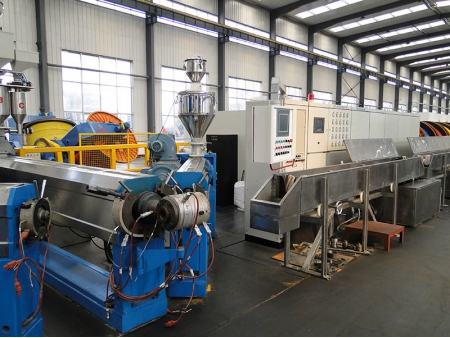

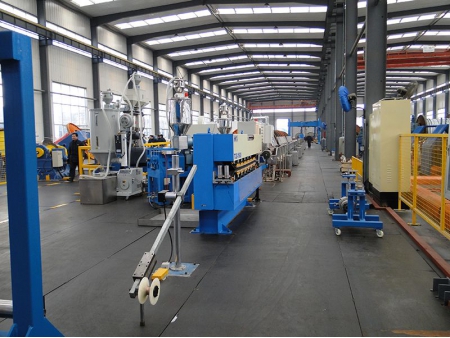

خط اکسترودر برای تولید مواد کابل کراس لینک در فرآیند تک مرحله ای

خط اکستروژن عایق کراس لینک سیلیکوهیدرات برای اکستروژن عایق هادی های مسی و آلومینیومی طراحی شده است. خط اکستروژن عایق کراس لینک ما برای کابلهای قدرت در گستره 1kV تا 10kV، هادی های هوایی، کابلهای پلاستیکی و ... مناسب هستند. مواد قابل کاربرد شامل PVC، PE و XLPE هستند.

خطوط اکستروژن عایق کراس لینک ما موجب افزایش تولید، تولید مداوم و بهبود قابل توجه راندمان می شوند.

مشخصات

گستره ولتاژ	1 kV برای کابلهای کراس لینک 1 kV برای کابلهای هوایی 10 kV برای کابلهای کراس لینک 10 kV برای کابلهای هوایی
جنس هادی	مس و آلومینیوم
هادی آلومینیوم	مطابق استاندارد IEC 228
هادی مس	مطابق استاندارد IEC 228
	عاری از ناخالصی غبار، روغن و خم
اشکال هادی	گرد، مقطع، رشته ای و جامد
سطح مقطع هادی	10 - 630 mm², مس 10 - 630 mm², آلومینیوم
قطر هادی	4,0 - 40,0 mm
قطر خارجی کابل	9,5 - 42,0mm
ماکزیمم وزن کابل	70 kg/m
ضخامت عایق	محافظ داخلی: 0.4- 0.8mm عایق: 0.8-3.5 mm
ماکزیمم سرعت خط تولید	120 m/min.
ارتفاع مسیر کابل	1.000 mm
تغذیه اکسترودر	مواد کابل گرانوله
اکسترودر پوشش رنگی و محافظ داخلی 65/25D	PE: 120 kg/h, Max.
اکسترودر عایق 120/30D	PE: 480 kg/h, Max.
کابلهای ولتاژ متوسط
محافظ داخلی	نیمه هادی PE (مانند بوریالیس) یا SIOPLAS (AEI)
عایق	PE (2100TN00, 218W, 18D) سیلان مایع (SILIX, SILMIX316, 301) مستربچ مشکی کربن (SILIX-C401)
کابلهای ولتاژ پایین
عایق	PE (2100TN00, 218W, 18D) سیلان مایع (SILIX, SILMIX316) مستربچ مشکی کربن (SILIX-C401)
پوشش رنگی	PE, PVC, or SIOPLAS (AEI), یا دیگر مواد

جزییات

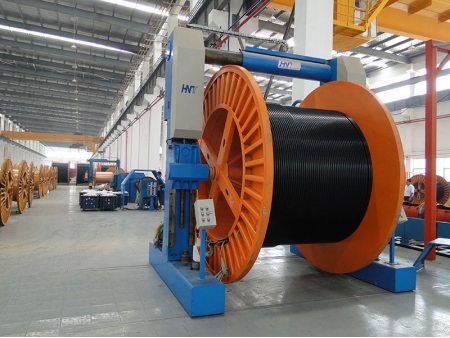

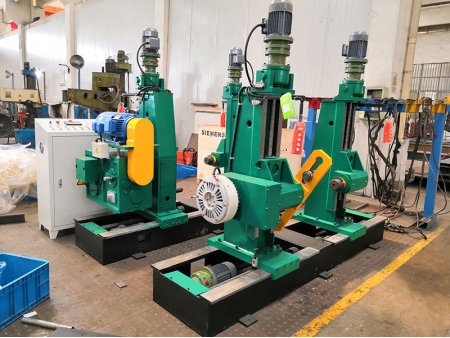

تخلیه نوع میله ای

کنترل موتوری برای بالابردن، بازکردن و جابجایی، دارای حفاظت
تخلیه غیرفعال با کنترل کشش مکانیکی

بلند کردن

کلمپ کردن سیم با موتور با مکانیزمهای حفاظت مکانیکی و الکتریکی
باربرداری و تخلیه آسان بوبین های سیم
هماهنگی با ماشین اصلی برای کشش مداوم در حین عملکرد و توقف با تاخیر پس از توقف ماشین

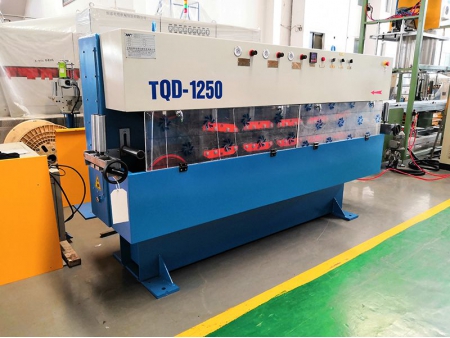

واحد پس کشی کاترپیلار

کلمپ کردن پنوماتیک و کشش اتوماتیک تسمه کشش موجب نویز کم و راندمان تولید بالا می شود.
هماهنگ کردن سرعت کشش با سرعت اکسترودر موجب اطمینان از عملکرد مطمئن و پایدار می شود.
کشش دوقلو دارای لایه مش تقویت شده است و توسط یک موتور AC از طریق یک سیستم دنده مخروطی مارپیچ با گیربکس چهار سرعته انجام می شود.

شمارنده متراژ

اندازه گیری الکترونیک طول غیر تماسی برای اندازه گیری دقیق و مطمئن
اندازه گیری طول مکانیکی نیز وجود دارد.

سیستم کنترل

کنترل PLC زیمنس برای عملکرد نرم و مطمئن

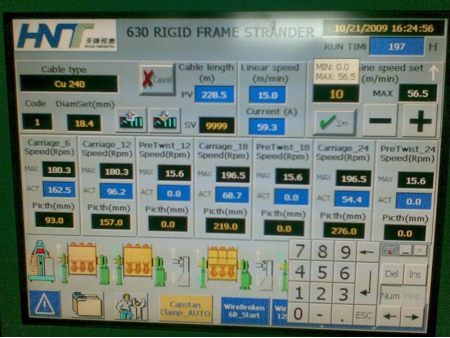

کلیه پارامترهای فنی از طریق صفحه لمسی قابل تنظیم هستند و امکان ذخیره سازی پارامترهای فرآیند وجود دارد.
