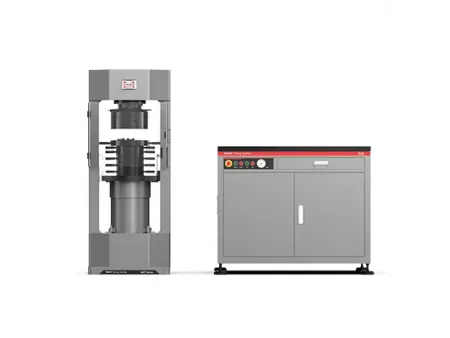

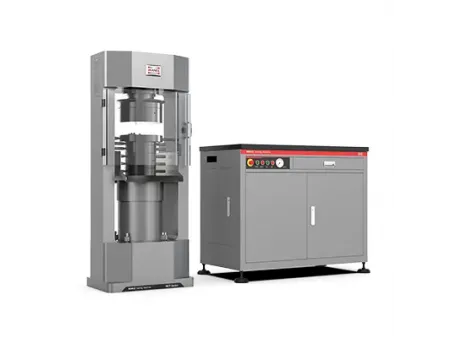

نظام فحص ذكي بصمام تحكم سيرفو لاختبار مقاومة الانضغاط ومعايير المرونة للخرسانة ومواد البناء

طلب عرض سعر

الموقع الإلكتروني: http://testingmachine-ae.com/9-1-compression-testing-machine-servo-valve-control.html

سلسلة (600kN-3000kN) HCT-A

Compression Testing Machine

يجمع نظام اختبار الضغط هذا بين تكنولوجيا صمامات السيرفو المتطورة ونظام الحلقة المغلقة، لضمان تحكم فائق الدقة في القوة، الإزاحة، والتشوه. كما تمنحكم هذا النظام المتكامل القدرة على إجراء تقييمات معيارية لمقاومة الانضغاط، معامل المرونة، ونسبة بويسون لعينات الإسمنت والخرسانة والصخور، بما يضمن أعلى مستويات الموثوقية في نتائج المختبرات الإنشائية والجيولوجية.

بفضل دعمه بمجموعة متكاملة من القواعد التخصصية وملحقات القياس الدقيقة، تتسع قدرات هذا النظام لتشمل إجراء اختبارات الشد المباشر (الانشطار) للخرسانة وتحديد معامل المرونة الاستاتيكي بكفاءة استثنائية. كما يتميز بمرونة مطلقة في المختبر، محولاً جهاز الاختبار إلى وحدة فحص شاملة تضمن أعلى معايير المقاومة الميكانيكية والموثوقية الإنشائية.

المعايير

CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081(Part 6)

الميزات

الهيكل والصلابة: يتميز الجهاز بهيكل صلب مصبوب ككتلة واحدة، تم تحسين تصميمه عبر تحليل العناصر المحدودة لضمان التوزيع الأمثل للأحمال وتحقيق صلابة هيكلية استثنائية.
نظام الدفع الهيدروليكي: يعتمد الأسطوانة الهيدروليكية الرئيسية تصميم المكبس مزدوج الفعل، مما يوفر اعتمادية قصوى حتى تحت ظروف التشغيل المتكرر والأحمال العالية.
حماية المكبس: طُلاء ذراع المكبس بطبقة مزدوجة من النيكل والكروم (بُسمك 0.1 مم)، ما يمنحه مقاومة فائقة للتآكل وديمومة استثنائية ضد الاهتراء.
التصنيع المتكامل: تم تصنيع المكبس والذراع كقطعة واحدة م مشكلة بالطرق، لتقديم مقاومة صدم مذهلة وإطالة العمر الافتراضي للجهاز بشكل غير مسبوق.
دقة القياس: زُوّد الجهاز بخلية حمل عمودية عالية الدقة، توفر استقراراً تاماً وتكرارية دقيقة للنتائج، مع نطاق واسع لتحمل الأحمال الزائدة وخطية أداء منقطعة النظير.
سلامة المشغل: يتميز درع الحماية بلوح منحني من البوليكربونات، يضمن رؤية كاملة وواضحة للاختبار مع توفير حماية أمنية موثوقة للمشغل.
نظام التحكم الرقمي: يُدار النظام بواسطة وحدة التحكمDTC-500 المعتمدة على معالجة الإشارات الرقمية (DSP)، والتي تتيح تحكماً رقمياً كاملاً، ومعالجة دقيقة للبيانات عبر قنوات متعددة بواجهة مستخدم ذكية وسهلة.
وحدة الطاقة الهيدروليكية: تم تجهيز الوحدة بصمام منطقي من شركة SUN الأمريكية، ما يضمن تنظيماً ذكياً للضغط وأداءً هيدروليكياً مستقراً تحت أصعب الظروف.

المواصفات الفنية

الطراز	HCT605A	HCT106A	HCT206A	HCT306A
القدرة التحميلية (السعة)، كيلو نيوتن	600	1000	2000	3000
دقة المعايرة (القياس)	فئة0.5
دقة القوة	±0.5%
نطاق القوة	1%-100%FS
دقة تمييز القوة	1/500,000FS
بنية الهيكل	هيكل مصبوب بقطعة واحدة (صب قطعة واحدة)
المسافة بين الأعمدة، مم	460	460	460	540
أقصى مسافة اختبار للضغط، مم	310	310	310	310
معايرة استواء الأقراص	كتلة تباعد
أقراص الضغط، مم	⌀300	⌀300	⌀300	⌀300
مشوار مكبس المشغل، مم	70	70	70	70
أقصى سرعة صعود للمشغل (المكبس)، مم/دقيقة	100	100	90	55
سرعة تحميل القوة، كيلو نيوتن/ثانية	0.02%-2%
أبعاد الهيكل (طول × عرض × ارتفاع)، مم	620×410×1540			700×530×1665
مصدر الطاقة	380VAC±10%, 50Hz (ثلاثي الطور، 3 فاز)
القدرة الكهربائية، كيلو وات	4		5
أبعاد وحدة القدرة الهيدروليكية (طول × عرض × ارتفاع)، مم	1150×600×920
سعة خزان الزيت، لتر	80	80	80	80
الوزن الكلي، كجم	2000	2000	2000	2500
