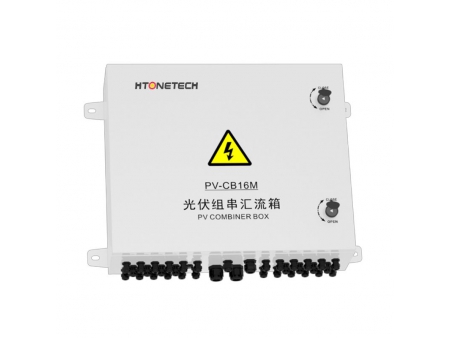

صندوق تجميع 16 مجموعة من الألواح الشمسية (PV)
طلب عرض سعر
الموقع الإلكتروني: http://sd-solarequipment.asia/6-5-16-string-pv-combiner-box.html
صندوق تجميع ألواح الطاقة الشمسية 1000VDC بعدد 16 مداخل ومخرج واحد
صندوق تجميع 16 مجموعة من الألواح الشمسية (PV) يمكنها دمج 16 دائرة في النظام الكهروضوئي وهي مصنوعة من مادة PVB، مما يجعلها فعالة من حيث التكلفة ومفضلة من قبل العديد من العملاء. بالإضافة إلى وظيفته في دمج التيارات الكهروضوئية، فإن صندوق التجميع الكهروضوئي الخاص بنا يتميز أيضاً بسلسلة من وظائف الحماية الشاملة، بما في ذلك الحماية من التيار الزائد، الحماية من الجهد الزائد، والحماية من الصواعق.
الخصائص
- صندوق تجميع 16جموعات من الألواح الشمسية (PV) يمكن أن تستوعب إلى ما يصل إلى 28 سلسلة من الألواح الشمسية، مع حد أقصى للتيار يبلغ 15 أمبير لمجموعة إدخال واحدة.
- مدخل جهد تيار مستمر (DC) واسع، مع أعلى جهد دخل للمصفوفة الكهروضوئية يصل إلى 1000 فولت تيار مستمر (VDC).
- تلبي متطلبات التركيب الداخلي والخارجي، مع مستوى حماية IP65.
- يسمح إدخال موصل كابل PG بأسلاك مريحة وآمنة.
المواصفات
| الموديل | PVB-16/1 |
| دخل مجموعة الألواح الشمسية (PV) | |
| أقصى جهد مجموعة الألواح الشمسية (PV) | 1000VDC |
| عدد سلسلة دخل مجموعة الألواح الشمسية (PV) | 16 مجموعة |
| التيار المقنن لكل سلسلة | 15A |
| أقصى تيار للخرج | 240A |
| الحماية من زيادة التيار لكل سلسلة | نعم |
| قياس كابل موجب وسالب | 4mm2 |
| سلسلة الخرج | سلسلة واحدة |
| أكسسوارات قياسية | |
| قاطع دائرة خرج التيار المستمر (DC) | 250A/3P |
| وحدة الحماية من الصواعق للألواح الشمسية (PV) | 40KA/1000V/2P |
| الحماية من عكس القطبية | وحدة الحماية المضادة للعكس |
| بيئة التشغيل | |
| درجة الحماية | IP65 |
| الارتفاع | ≤3000m |
| درجة حرارة التشغيل | -15～ 55℃ |
| درجة حرارة التخزين | -25～ 85℃ |
| مادة الصندوق | صفائح الفولاذ المدرفلة على البارد مع مسحوق الطلاء |
