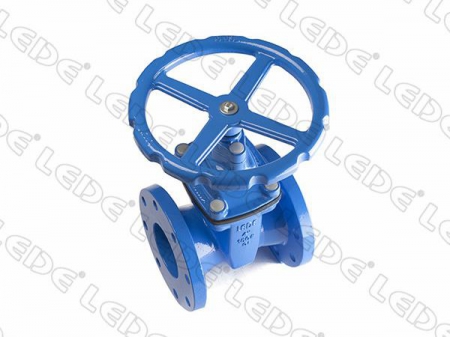

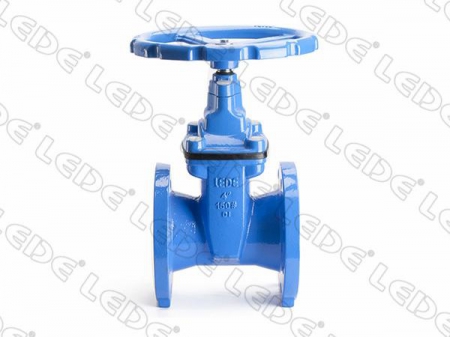

صمام بوابة بفلنجة NRS
الخصائص
1. صمم هذ الصمام وفقاً لأحدث التقنيات لدينا، حيث يتميز بالتركيبة البسيطة وسهولة الصيانة.
2. صمام البوابة لديه عزم منخفض وضغط عالي. الضغط يصل إلى PN40 تحت 1\3 عزم قياسي.
3. عندما يفتح الصمام بشكل كامل، فإن أجزاء منع التسرب العلوية يمكن استبدالها ضمن تزويد المياه.
4. الصمام عبارة عن قناة مستقيمة. عند الفتح الكامل للصمام، فإن القرص يترك القناة بشكل كامل، لذلك لا تترك الأوساخ ورائها، وتقلل من مقاومة التدفق.
5. السطح الخارجي والداخلي للصمام مطلية بمسحوق الإيبوكسي ذات الجودة العالية، حيث يكون طلاء الدهان مستوياً وكاملاً، تجعل صمام البوابة أمنة للاستخدام في صناعة المشرولات، صناعة الأغذية والصناعة الصيدلانية.
المواصفات الفنية
القطر الاسمي | DN50-600 |
الضغط الاسمي | PN 10/16/25/40 |
معايير الصمام | EN1171 |
الطول من الوجه للوجه | EN558-1 ISO5752 |
معايير الفلانشة | EN1092-2 ISO7005-2 ASME-B16.42 |
معايير التخديد | GB 5135.11 (اختياري) AWWA C606 |
معايير الاختبار | EN12266 AWWA C515 GB 5135.6 |
نطاق درجة الحرارة | 0 ~ 80C |
قائمة مواصفات وأجزاء مادة صمام بوابة بمقعد مرن OS&Y
الرقم | أسماء الأجزاء | المواد |
1 | الجسم | حديد الدكتال |
2 | الأسفين (الجزرة) | حديد الدكتال EPDM |
3 | صامول دوران الساق | النحاس أو البرونز |
4 | الساق | الفولاذ المقاوم للصدأ 304 أو 1Cr17Ni2Cr13 |
5 | غلاف الحماية | EPDM |
6 | الغطاء | حديد الدكتال |
7 | البراغي | الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ |
8 | حلقة منع التسرب | EPDM |
9 | قرص إنزلاقي | البرونز أو POM |
10 | حلقات على شكل - O | EPDM or NBR |
11 | حلقات على شكل - O | EPDM or NBR |
12 | الغلاف العلوي | حديد الديكتال |
13 | حشية الغطاء | EPDM |
14 | صامولة | الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ |
15 | حلقة زنبركية مسطحة | الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ |
16 | طارة التشغيل (مقبض) | حديد الدكتال |
صمام بوابة بفلنجة NRS ونهاية بفلانشة فئة 14
Z41X-01 الضغط الاسميPN 10/16
الأبعاد | معدل الضغط | القياس(mm) |
OD | OK | L | H1 | H | Od |
DN | بوصة | PN |
50 | 2 | 10/16 | 165 | 125 | 150 | 256 | 338.5 | 22 |
65 | 2.5 | 10/16 | 185 | 145 | 170 | 256 | 348.5 | 22 |
80 | 3 | 10/16 | 200 | 160 | 180 | 273.5 | 373.5 | 22 |
100 | 4 | 10/16 | 220 | 180 | 190 | 323.5 | 433.5 | 24 |
125 | 5 | 10/16 | 250 | 210 | 200 | 376 | 501 | 28 |
150 | 6 | 10/16 | 285 | 240 | 210 | 423.5 | 566 | 28 |
200 | 8 | 10 | 340 | 295 | 230 | 530.5 | 700.5 | 32 |
16 | 340 | 295 | 530.5 | 700.5 |
250 | 10 | 10 | 400 | 350 | 250 | 645 | 845 | 38 |
16 | 400 | 355 | 645 | 845 |
300 | 12 | 10 | 455 | 400 | 270 | 725.5 | 953 | 40 |
16 | 455 | 410 | 725.5 | 953 |
350 | 14 | 10 | 505 | 460 | 290 | 814 | 1066.5 | 40 |
16 | 520 | 470 | 814 | 1074 |
400 | 16 | 10 | 565 | 515 | 310 | 935 | 1217.5 | 44 |
16 | 580 | 525 | 935 | 1225 |
450 | 18 | 10 | 615 | 565 | 330 | 1037 | 1344.5 | 50 |
16 | 640 | 585 | 1037 | 1357 |
500 | 20 | 10 | 670 | 620 | 350 | 1154 | 1489 | 50 |
16 | 715 | 650 | 1154 | 1511.5 |
600 | 24 | 10 | 780 | 725 | 390 | 1318 | 1708 | 50 |
16 | 840 | 770 | 1318 | 1738 |
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة 14
Z41X-01 الضغط الاسمي PN 25/40
الأبعاد | معدل الضغط | القياس(mm) |
OD | OK | L | H1 | H | Od |
DN | بوصة | التصنيف |
50 | 2 | 25 | 165 | 125 | 150 | 256 | 338.5 | 22 |
40 | 165 | 125 | 256 | 338.5 |
65 | 2.5 | 25 | 185 | 145 | 170 | 256 | 348.5 | 22 |
40 | 185 | 145 | 256 | 348.5 |
80 | 3 | 25 | 200 | 160 | 180 | 273.5 | 373.5 | 22 |
40 | 200 | 160 | 273.5 | 373.5 |
100 | 4 | 25 | 235 | 190 | 190 | 323.5 | 441 | 24 |
40 | 235 | 190 | 323.5 | 441 |
125 | 5 | 25 | 270 | 220 | 200 | 376 | 511 | 28 |
40 | 270 | 220 | 376 | 511 |
150 | 6 | 25 | 300 | 250 | 210 | 423.5 | 573.5 | 28 |
40 | 300 | 250 | 423.5 | 573.5 |
200 | 8 | 25 | 360 | 310 | 230 | 530.5 | 710.5 | 32 |
40 | 375 | 320 | 530.5 | 718 |
250 | 10 | 25 | 425 | 370 | 250 | 645 | 857.5 | 36 |
40 | 450 | 385 | 645 | 870 |
300 | 12 | 25 | 485 | 430 | 270 | 725.5 | 968 | 40 |
40 | 515 | 450 | 725.5 | 983 |
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة 03
Z41X-02 الضغط الاسمي PN 10/16
الأبعاد | معدل الضغط | القياس(mm) |
OD | OK | L | H1 | H | Od |
DN | بوصة | PN |
50 | 2 | 10/16 | 165 | 125 | 178 | 256 | 338.5 | 22 |
65 | 2.5 | 10/16 | 185 | 145 | 190 | 256 | 348.5 | 22 |
80 | 3 | 10/16 | 200 | 160 | 203 | 273.5 | 373.5 | 22 |
100 | 4 | 10/16 | 220 | 180 | 229 | 323.5 | 433.5 | 24 |
125 | 5 | 10/16 | 250 | 210 | 254 | 376 | 501 | 28 |
150 | 6 | 10/16 | 285 | 240 | 267 | 423.5 | 566 | 28 |
200 | 8 | 10 | 340 | 295 | 292 | 530.5 | 700.5 | 32 |
16 | 340 | 295 | 530.5 | 700.5 |
250 | 10 | 10 | 400 | 350 | 330 | 645 | 845 | 38 |
16 | 400 | 355 | 645 | 845 |
300 | 12 | 10 | 455 | 400 | 356 | 725.5 | 953 | 40 |
16 | 455 | 410 | 725.5 | 953 |
350 | 14 | 10 | 505 | 460 | 381 | 814 | 1066.5 | 40 |
16 | 520 | 470 | 814 | 1074 |
400 | 16 | 10 | 565 | 515 | 406 | 935 | 1217.5 | 44 |
16 | 580 | 525 | 935 | 1225 |
450 | 18 | 10 | 615 | 565 | 432 | 1037 | 1344.5 | 50 |
16 | 640 | 585 | 1037 | 1357 |
500 | 20 | 10 | 670 | 620 | 457 | 1154 | 1489 | 50 |
16 | 715 | 650 | 1154 | 1511.5 |
600 | 24 | 10 | 780 | 725 | 508 | 1318 | 1708 | 50 |
16 | 840 | 770 | 1318 | 1738 |
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة 03
Z41X-02 الضغط الاسمي PN 25/40
الأبعاد | معدل الضغط | القياس(mm) |
OD | OK | L | H1 | H | Od |
DN | بوصة | التصنيف |
50 | 2 | 25 | 165 | 125 | 178 | 256 | 338.5 | 22 |
40 | 165 | 125 | 256 | 338.5 |
65 | 2.5 | 25 | 185 | 145 | 190 | 256 | 348.5 | 22 |
40 | 185 | 145 | 256 | 348.5 |
80 | 3 | 25 | 200 | 160 | 203 | 273.5 | 373.5 | 22 |
40 | 200 | 160 | 273.5 | 373.5 |
100 | 4 | 25 | 235 | 190 | 229 | 323.5 | 441 | 24 |
40 | 235 | 190 | 323.5 | 441 |
125 | 5 | 25 | 270 | 220 | 254 | 376 | 511 | 28 |
40 | 270 | 220 | 376 | 511 |
150 | 6 | 25 | 300 | 250 | 267 | 423.5 | 573.5 | 28 |
40 | 300 | 250 | 423.5 | 573.5 |
200 | 8 | 25 | 360 | 310 | 292 | 530.5 | 710.5 | 32 |
40 | 375 | 320 | 530.5 | 718 |
250 | 10 | 25 | 425 | 370 | 330 | 645 | 857.5 | 36 |
40 | 450 | 385 | 645 | 870 |
300 | 12 | 25 | 485 | 430 | 356 | 725.5 | 968 | 40 |
40 | 515 | 450 | 725.5 | 983 |
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة AWWA C515
Z41X-03 الضغط الاسمي تصنيف 150\تصنيف 300
الأبعاد | معدل الضغط | القياس(mm) |
OD | OK | L | H1 | H | Od |
DN | بوصة | التصنيف |
50 | 2 | 150 | 152 | 120.7 | 178 | 256 | 332 | 22 |
300 | 165 | 127 | 256 | 338.5 |
65 | 2.5 | 150 | 178 | 139.7 | 190 | 256 | 345 | 22 |
300 | 190 | 149.4 | 256 | 351 |
80 | 3 | 150 | 191 | 152.4 | 203 | 273.5 | 369 | 22 |
300 | 210 | 168 | 273.5 | 378.5 |
100 | 4 | 150 | 229 | 190.5 | 229 | 323.5 | 438 | 24 |
300 | 254 | 200 | 323.5 | 450.5 |
125 | 5 | 150 | 254 | 216 | 254 | 376 | 503 | 28 |
300 | 280 | 235 | 376 | 516 |
150 | 6 | 150 | 279 | 241.3 | 267 | 423.5 | 563 | 28 |
300 | 318 | 269.7 | 423.5 | 582.5 |
200 | 8 | 150 | 343 | 298.5 | 292 | 530.5 | 702 | 32 |
300 | 381 | 330.2 | 530.5 | 721 |
250 | 10 | 150 | 406 | 362 | 330 | 645 | 848 | 36 |
300 | 445 | 387.4 | 645 | 867.5 |
300 | 12 | 150 | 483 | 431.8 | 356 | 725.5 | 967 | 40 |
300 | 520 | 450.9 | 725.5 | 985.5 |
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة AWWA C515 مع فلانشة قائمة بمؤشر
Z45X-04 الضغط الاسمي تصنيف 150\تصنيف 300
الأبعاد | معدل الضغط | القياس(mm) |
OD | OK | L | H1 | H | Od |
DN | بوصة | التصنيف |
100 | 4 | 150 | 229 | 190.5 | 229 | 332.5 | 449 | 305 |
300 | 254 | 200 | 332.5 | 461.5 |
125 | 5 | 150 | 254 | 216 | 254 | 385 | 512 | 305 |
300 | 280 | 235 | 385 | 525 |
150 | 6 | 150 | 279 | 241.3 | 267 | 432.5 | 572 | 305 |
300 | 318 | 269.7 | 432.5 | 591.5 |
200 | 8 | 150 | 343 | 298.5 | 292 | 527 | 698.5 | 305 |
300 | 381 | 330.2 | 527 | 717.5 |
250 | 10 | 150 | 406 | 362 | 330 | 645 | 848 | 305 |
300 | 445 | 387.4 | 645 | 867.5 |
300 | 12 | 150 | 483 | 431.8 | 356 | 722 | 963.5 | 305 |
300 | 520 | 450.9 | 722 | 982 |
شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد صمام بوابة بفلنجة NRS في الصين، NRS هو صمام ذو عمود غير صاعد، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذات الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
