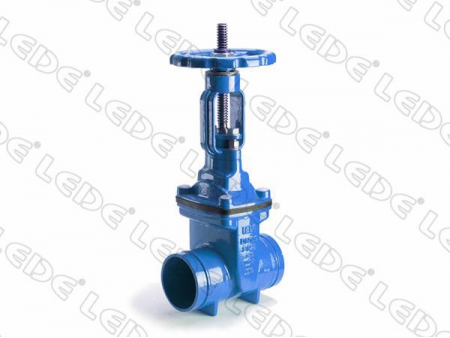

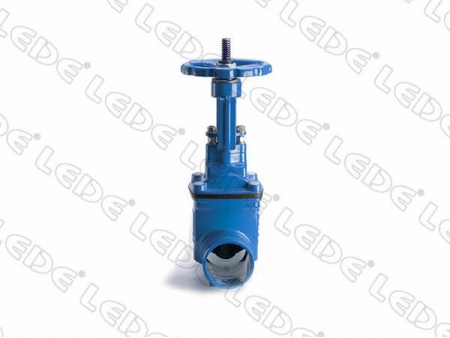

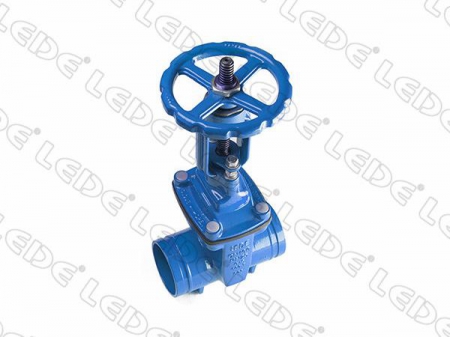

صمام بوابة بمقعد مرن OS&Y لنظام التحكم في تدفق الماء

طلب عرض سعر

من نحن: http://lede-fittings.asia/6-1-gate-valve/index.html

صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق
الخصائص
1. صمم صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق كواحد من منتجاتنا الجديدة، يتميز بخصائص التركيبة البسيطة وسهولة الصيانة.
2. صمام البوابة لديه عزم منخفض وضغط عالي. الضغط يصل إلى PN40 تحت 1\3 عزم قياسي.
3. عندما يفتح الصمام بشكل كامل، فإن أجزاء منع التسرب العلوية يمكن استبدالها ضمن تزويد المياه.
4. الصمام عبارة عن قناة مستقيمة. عند الفتح الكامل للصمام، فإن القرص يترك القناة بشكل كامل، لذلك لا تترك الأوساخ ورائها، وتقلل من مقاومة التدفق.
5. السطح الخارجي والداخلي للصمام مطلية بمسحوق الإيبوكسي ذات الجودة العالية، حيث يكون طلاء الدهان مستوياً وكاملاً، تجعل صمام البوابة أمنة للاستخدام في صناعة المشرولات، صناعة الأغذية والصناعة الصيدلانية.

المواصفات الفنية

القطر الاسمي	DN50-600
الضغط الاسمي	PN 10/16/25/40
معايير الصمام	EN1171
الطول من الوجه للوجه	EN558-1 ISO5752
معايير الفلانشة	EN1092-2 ISO7005-2 ASME-B16.42
معايير التخديد	GB 5135.11 (اختياري) AWWA C606
معايير الاختبار	EN12266 AWWA C515 GB 5135.6
نطاق درجة الحرارة	0 ~ 80C

قائمة مواصفات وأجزاء مادة صمام بوابة بمقعد مرن OS&Y

الرقم	أسماء الأجزاء	المواد
1	الجسم	حديد الدكتال
2	غلاف الحماية	EPDM
3	حشية الغطاء	EPDM
4	الغطاء	حديد الدكتال
5	البراغي	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
6	المقرن	حديد الدكتال
7	الجلاند	حديد الدكتال
8	طارة التشغيل (مقبض)	حديد الدكتال
9	صامولة الضغط	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
10	مسمار البرغي المزدوج	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
11	حلقة زنبركية (وردة)	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
12	صامولة	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
13	حلقة زنبركية مسطحة	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
14	حلقة منع التسرب	EPDM
15/16/17	حلقات على شكل - O	مطاط EPDM أو NRM
18	الحشو	PTFE
19/20	قرص إنزلاقي	البرونز أو POM
21	صامول دوران الساق	النحاس أو البرونز
22	صامولة القفل	الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
23	الأسفين (الجزرة)	حديد الدكتال EPDM
24	الساق	الفولاذ المقاوم للصدأ 304 أو 1Cr17Ni2Cr13

صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 14

Z41X-01 الضغط الاسميPN 10/16

الأبعاد		معدل الضغط	القياس(mm)
الأبعاد		معدل الضغط	OD	OK	L	H	H1	H	Od
DN	بوصة	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	150	441	358.5	420.5	22
65	2.5	10/16	185	145	170	452	359.5	429.5	22
80	3	10/16	200	160	180	478	378	462	22
100	4	10/16	220	180	190	559.5	449.5	553	24
125	5	10/16	250	210	200	674.5	549.5	677	28
150	6	10/16	285	240	210	734	591.5	747	28
200	8	10	340	295	230	905.5	735.5	938	32
200	8	16	340	295	230	905.5	735.5	938	32
250	10	10	400	350	250	1100.5	900.5	1161	36
250	10	16	400	355	250	1100.5	900.5	1161	36
300	12	10	455	400	270	1273	1045.5	1353	40
300	12	16	455	410	270	1273	1045.5	1353	40
350	14	10	505	460	290	1484.5	1232	1585	40
350	14	16	520	470	290	1492	1232	1585	40
400	16	10	565	515	310	1684.5	1402	1805	44
400	16	16	580	525	310	1692	1402	1805	44
450	18	10	615	565	330	1868.5	1561	2065	50
450	18	16	640	585	330	1881	1561	2065	50
500	20	10	670	620	350	2068	1733	2238	50
500	20	16	715	650	350	2090.5	1733	2238	50
600	24	10	780	725	390	2390	2000	2605	50
600	24	16	840	770	390	2420	2000	2605	50

صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 14

Z41X-01 الضغط الاسمي PN 25/40

الأبعاد		معدل الضغط	القياس(mm)
الأبعاد		معدل الضغط	OD	OK	L	H	H1	H2	Od
DN	بوصة	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	150	441	358.5	420.5	22
50	2	40	165	125	150	441	358.5	420.5	22
65	2.5	25	185	145	170	452	359.5	429.5	22
65	2.5	40	185	145	170	452	359.5	429.5	22
80	3	25	200	160	180	478	378	462	22
80	3	40	200	160	180	478	378	462	22
100	4	25	235	190	190	567	449.5	553	24
100	4	40	235	190	190	567	449.5	553	24
125	5	25	270	220	200	684.5	549.5	677	28
125	5	40	270	220	200	684.5	549.5	677	28
150	6	25	300	250	210	741.5	591.5	747	28
150	6	40	300	250	210	741.5	591.5	747	28
200	8	25	360	310	230	915.5	735.5	938	32
200	8	40	375	320	230	923	735.5	938	32
250	10	25	425	370	250	1113	900.5	1161	36
250	10	40	450	385	250	1125.5	900.5	1161	36
300	12	25	485	430	270	1288	1045.5	1353	40
300	12	40	515	450	270	1303	1045.5	1353	40

صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 03

Z41X-02 الضغط الاسمي PN 10/16

الأبعاد		معدل الضغط	القياس(mm)
الأبعاد		معدل الضغط	OD	OK	L	H	H1	H	Od
DN	بوصة	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	178	441	358.5	420.5	22
65	2.5	10/16	185	145	190	452	359.5	429.5	22
80	3	10/16	200	160	203	478	378	462	22
100	4	10/16	220	180	229	559.5	449.5	553	24
125	5	10/16	250	210	254	674.5	549.5	677	28
150	6	10/16	285	240	267	734	591.5	747	28
200	8	10	340	295	292	905.5	735.5	938	32
200	8	16	340	295	292	905.5	735.5	938	32
250	10	10	400	350	330	1100.5	900.5	1161	36
250	10	16	400	355	330	1100.5	900.5	1161	36
300	12	10	455	400	356	1273	1045.5	1353	40
300	12	16	455	410	356	1273	1045.5	1353	40
350	14	10	505	460	381	1484.5	1232	1585	40
350	14	16	520	470	381	1492	1232	1585	40
400	16	10	565	515	406	1684.5	1402	1805	44
400	16	16	580	525	406	1692	1402	1805	44
450	18	10	615	565	432	1868.5	1561	2065	50
450	18	16	640	585	432	1881	1561	2065	50
500	20	10	670	620	457	2068	1733	2238	50
500	20	16	715	650	457	2090.5	1733	2238	50
600	24	10	780	725	508	2390	2000	2605	50
600	24	16	840	770	508	2420	2000	2605	50

صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 03

Z41X-02 الضغط الاسمي PN 25/40

الأبعاد		معدل الضغط	القياس(mm)
الأبعاد		معدل الضغط	OD	OK	L	H	H1	H2	Od
DN	بوصة	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	178	441	358.5	420.5	22
50	2	40	165	125	178	441	358.5	420.5	22
65	2.5	25	185	145	190	452	359.5	429.5	22
65	2.5	40	185	145	190	452	359.5	429.5	22
80	3	25	200	160	203	478	378	462	22
80	3	40	200	160	203	478	378	462	22
100	4	25	235	190	229	567	449.5	553	24
100	4	40	235	190	229	567	449.5	553	24
125	5	25	270	220	254	684.5	549.5	677	28
125	5	40	270	220	254	684.5	549.5	677	28
150	6	25	300	250	267	741.5	591.5	747	28
150	6	40	300	250	267	741.5	591.5	747	28
200	8	25	360	310	292	915.5	735.5	938	32
200	8	40	375	320	292	923	735.5	938	32
250	10	25	425	370	330	1113	900.5	1161	36
250	10	40	450	385	330	1125.5	900.5	1161	36
300	12	25	485	430	356	1288	1045.5	1353	40
300	12	40	515	450	356	1303	1045.5	1353	40

صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة AWWA C515

Z41X-03 الضغط الاسمي تصنيف 150\تصنيف 300

الأبعاد		معدل الضغط	القياس(mm)
الأبعاد		معدل الضغط	OD	OK	L	H	H1	H2	Od
DN	بوصة	التصنيف	OD	OK	L	H	H1	H2	Od
50	2	150	152	120.7	178	434.5	358.5	420.5	22
50	2	300	165	127	178	441	358.5	420.5	22
65	2.5	150	178	139.7	190	448.5	359.5	429.5	22
65	2.5	300	190	149.4	190	454.5	359.5	429.5	22
80	3	150	191	152.4	203	473.5	378	462	22
80	3	300	210	168	203	483	378	462	22
100	4	150	229	190.5	229	564	449.5	553	24
100	4	300	254	200	229	576.5	449.5	553	24
125	5	150	254	216	254	676.5	549.5	677	28
125	5	300	280	235	254	689.5	549.5	677	28
150	6	150	279	241.3	267	731	591.5	747	28
150	6	300	318	269.7	267	750.5	591.5	747	28
200	8	150	343	298.5	292	907	735.5	938	32
200	8	300	381	330.2	292	926	735.5	938	32
250	10	150	406	362	330	1103.5	900.5	1161	36
250	10	300	445	387.4	330	1123	900.5	1161	36
300	12	150	483	431.8	356	1287	1045.5	1353	40
300	12	300	520	450.9	356	1305.5	1045.5	1353	40

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد صمام بوابة بفلنجة OS&Y في الصين، OS&Y تعني البرغي الخارجي وصمام المقرن، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذات الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
