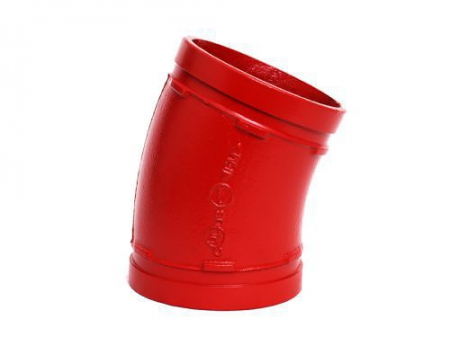

كوع جروف 22.5 درجة Grooved 22.5° Elbow
طلب عرض سعر
وصلات أنابيب مخددة
كوع الجروف 22.5 درجة عبارة عن وصلة كوع تستخدم لتوصيل أنبوبين بنفس الحجم لجعل خط الأنابيب ينعطف بزاوية 22.5 درجة. يوفر تغيير في اتجاه التدفق ويسهل تكييف الأحجام أو المكونات.
التطبيقات الموصى بها
كوع الجروف 22.5 درجة مناسب لأنظمة التدفئة الداخلية، أنظمة معالجة مياه الصرف الصحي، أنظمة خطوط أنابيب نقل النفط والغاز، والخ.
المواصفات الرئيسية
- متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN600
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.
المواصفات

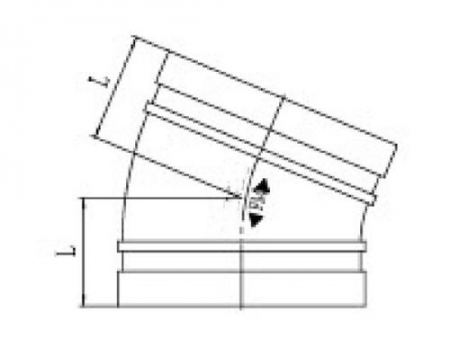

القياس الاسمي | القطر الخارجي للأنبوب (OD). | الأبعاد |
mm/in | mm/in | L mm/in |
50 / 2 | 60.3 / 2.375 | 48 / 1.89 |
65 / 2 1/2 | 73 / 2.875 | 51 / 2.01 |
65 / 2 1/2 | 76.1 / 3 | 51 / 2.01 |
80 / 3 | 88.9 / 3.5 | 57 / 2.24 |
100 / 4 | 108 / 4.25 | 73 / 2.87 |
100 / 4 | 114.3 / 4.5 | 70 / 2.76 |
125 / 5 | 133 / 5.25 | 73 / 2.87 |
125 / 5 | 139.7 / 5.5 | 73 / 2.87 |
150 / 6 | 165.1 / 6.5 | 89 / 3.5 |
150 / 6 | 168.3 / 6.625 | 79 / 3.11 |
200 / 8 | 219.1 / 8.625 | 98 / 3.85 |
