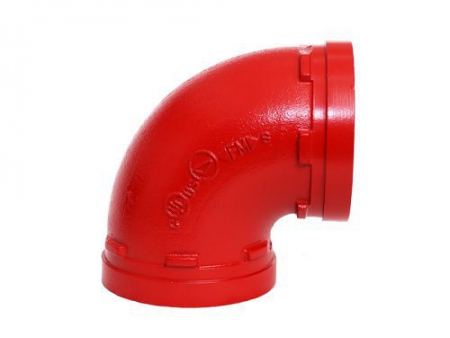

كوع جروف 90 درجة Grooved 90° Elbow
طلب عرض سعر
وصلات أنابيب مخددة
كوع الجروف 90 درجة عبارة عن وصلة كوع تستخدم لتوصيل أنبوبين بنفس الحجم لجعل خط الأنابيب ينعطف بزاوية 90 درجة. يوفر تغيير في اتجاه التدفق ويسهل تكييف الأحجام أو المكونات.
التطبيقات الموصى بها
كوع الجروف 90 درجة مناسب لأنظمة مياه الشرب، أنظمة التدفئة الداخلية، أنظمة معالجة مياه الصرف الصحي، أنظمة خطوط أنابيب نقل النفط والغاز، والخ.
المواصفات الرئيسية
- متوفرة بقياسات: من 1×1 إلى 8×6 بوصة | من DN32×25 إلى DN200×150
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.
المواصفات

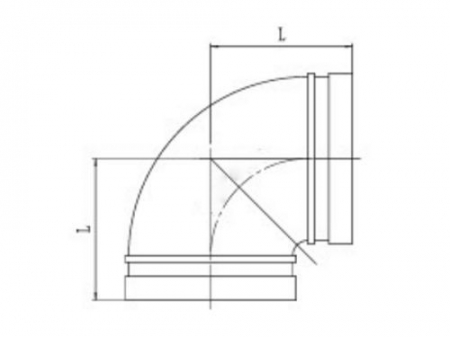

| القياس الاسمي | القطر الخارجي للأنبوب (OD) | الأبعاد |
| mm/in | mm/in | mm |
| 25 / 1 | 33.7 / 1.327 | 57 / 2.24 |
| 32 / 1 1/4 | 42.4 / 1.669 | 60 / 2.36 |
| 40 / 1 1/2 | 48.3 / 1.9 | 60 / 2.36 |
| 50 / 2 | 60.3 / 2.375 | 70 / 2.76 |
| 65 / 2 1/2 | 73 / 2.875 | 76 / 2.99 |
| 65 / 2 1/2 | 76.1 / 3 | 76 / 2.99 |
| 80 / 3 | 88.9 / 3.5 | 80 / 3.15 |
| 100 / 4 | 108 / 4.25 | 102 / 4.02 |
| 100 / 4 | 114.3 / 4.5 | 96 / 3.78 |
| 125 / 5 | 133 / 5.25 | 121 / 4.76 |
| 125 / 5 | 139.7 / 5.5 | 121 / 4.76 |
| 125 / 5 | 141.3 / 5.563 | 121 / 4.76 |
| 150 / 6 | 159 / 6.25 | 140 / 5.51 |
| 150 / 6 | 165.1 / 6.5 | 122 / 4.8 |
| 150 / 6 | 168.3 / 6.625 | 140 / 5.51 |
| 200 / 8 | 219.1 / 8.625 | 150 / 5.91 |
| 250 / 10 | 273 / 10.75 | 215 / 8.46 |
| 300 / 12 | 323.9 / 12.75 | 245 / 9.65 |
