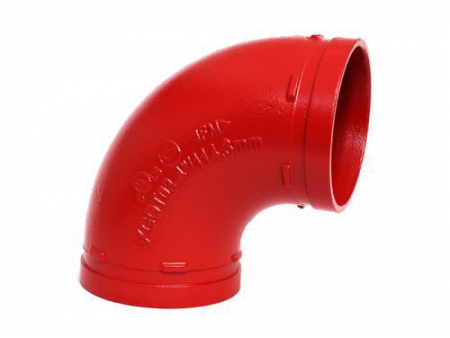

كوع جروف مسلوب 90 درجة طويل Grooved Long Radius 90° Elbow
طلب عرض سعر
الموقع الإلكتروني: http://grooved-fittings.asia/5-2-grooved-long-radius-90-elbow.html
وصلات أنابيب مخددة
كوع الجروف المسلوب 90 درجة طويل يستخدم لربط أنبوبين بنفس الحجم لجعل خط الأنابيب ينعطف 90 درجة لتغيير اتجاه التدفق. يتكيف هذا الكوع أيضاً مع الأحجام أو المكونات.
التطبيقات الموصى بها
كوع الجروف المسلوب 90 درجة طويل مناسب لأنظمة التدفئة الداخلية، أنظمة معالجة مياه الصرف الصحي، أنظمة خطوط أنابيب نقل النفط والغاز، والخ.
المواصفات الرئيسية
- متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.
المواصفات

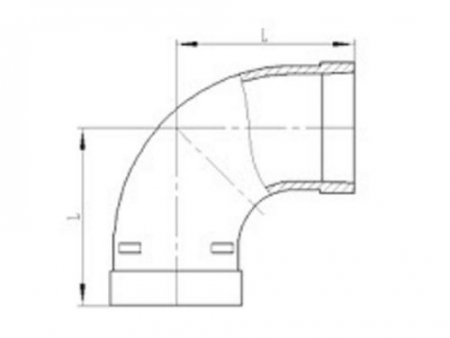

| القياس الاسمي | القطر الخارجي للأنبوب (OD) | الأبعاد |
| mm/in | mm/in | mm |
| 25 / 1 | 33.7 / 1.327 | 57 / 2.24 |
| 32 / 1 1/4 | 42.4 / 1.669 | 60 / 2.36 |
| 40 / 1 1/2 | 48.3 / 1.9 | 60 / 2.36 |
| 50 / 2 | 60.3 / 2.375 | 70 / 2.76 |
| 65 / 2 1/2 | 73 / 2.875 | 76 / 2.99 |
| 65 / 2 1/2 | 76.1 / 3 | 76 / 2.99 |
| 80 / 3 | 88.9 / 3.5 | 80 / 3.15 |
| 100 / 4 | 108 / 4.25 | 102 / 4.02 |
| 100 / 4 | 114.3 / 4.5 | 96 / 3.78 |
| 125 / 5 | 133 / 5.25 | 121 / 4.76 |
| 125 / 5 | 139.7 / 5.5 | 121 / 4.76 |
| 125 / 5 | 141.3 / 5.563 | 121 / 4.76 |
| 150 / 6 | 159 / 6.25 | 140 / 5.51 |
| 150 / 6 | 165.1 / 6.5 | 122 / 4.8 |
| 150 / 6 | 168.3 / 6.625 | 140 / 5.51 |
| 200 / 8 | 219.1 / 8.625 | 150 / 5.91 |
| 250 / 10 | 273 / 10.75 | 215 / 8.46 |
| 300 / 12 | 323.9 / 12.75 | 245 / 9.65 |
