تي جروف عادي طويل Grooved Long Radius Equal Tee
طلب عرض سعر
وصلات أنابيب مخددة
تي جروف عادي طويل هو نوع من وصلات ثلاثية (مشترك) حيث يكون للأنبوب الرئيسي والفرعي نفس الحجم. إن تي جروف عادي طويل ذات نصف القطر المتساوي أطول بالمقارنة بتي جروف العادي القياسي. يكون الأنبوب الفرعي متعامد مع الأنبوب الرئيسي ويتم توصيل الطرف المخدد بالأنبوب باستخدام وصلات الربط لتوفير تغييرات في اتجاه التدفق.
التطبيقات الموصى بها
- تي الجروف العادي الطويل مناسب لأنظمة الأنابيب في العديد من التطبيقات الصناعية مثل أنظمة الأنابيب الكيميائية، أنظمة أنابيب حقول النفط في أعماق البحار، والخ.
- توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.
المواصفات الرئيسية
- متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.
المواصفات

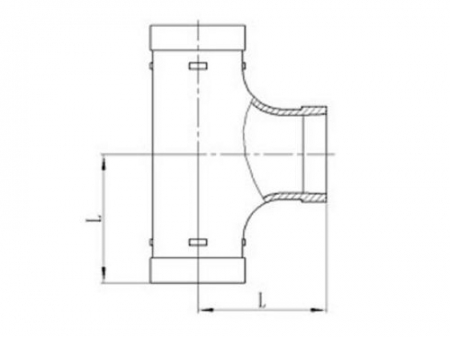

| القياس الاسمي | القطر الخارجي للأنبوب (OD) | الأبعاد |
| mm/in | mm/in | L mm/in |
| 25 / 1 | 33.7 / 1.327 | 70 / 2.76 |
| 32 / 1 1/4 | 42.4 / 1.669 | 70 / 2.76 |
| 40 / 1 1/2 | 48.3 / 1.9 | 70 / 2.76 |
| 50 / 2 | 60.3 / 2.375 | 82 / 3.23 |
| 65 / 2 1/2 | 73 / 2.875 | 95 / 3.74 |
| 65 / 2 1/2 | 76 / 3 | 95 / 3.74 |
| 80 / 3 | 88.9 / 3.5 | 108 / 4.25 |
| 100 / 4 | 108 / 4.25 | 127 / 5 |
| 100 / 4 | 114.3 / 4.5 | 127 / 5 |
| 125 / 5 | 133 / 5.25 | 140 / 5.51 |
| 125 / 5 | 139.7 / 5.5 | 140 / 5.51 |
| 125 / 5 | 141.3 / 5.563 | 140 / 5.51 |
| 150 / 6 | 159 / 6.25 | 165 / 6.5 |
| 150 / 6 | 165.1 / 6.5 | 165 / 6.5 |
| 150 / 6 | 168.3 / 6.625 | 165 / 6.5 |
| 200 / 8 | 219.1 / 8.625 | 197 / 7.76 |
| 250 / 10 | 273 / 10.75 | 229 / 9.02 |
| 300 / 12 | 323.9 / 12.75 | 254 / 10 |
