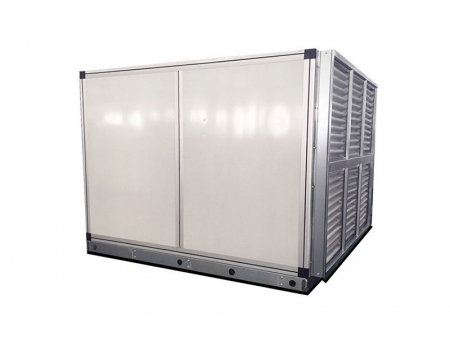

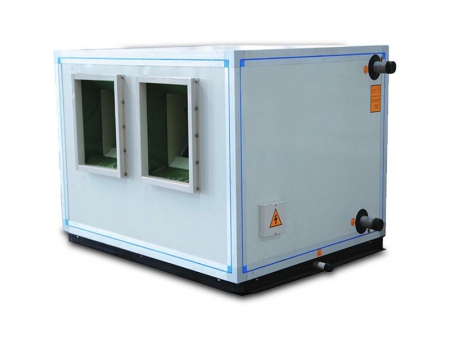

وحدة مناولة الهواء ذات تصميم أفقي Horizontal Type Air Handling Unit

طلب عرض سعر

الموقع الإلكتروني: http://ruidonghvac.asia/4-3-horizontal-air-cooling-unit.html

تُستخدم وحدات تبريد الهواء الأفقية لأغراض التهوية والتبريد في مجموعة متنوعة من المباني، بدءاً من المجمعات التجارية الصناعية وصولاً إلى مراكز التسوق وكل ما بينهما.

تنزيل ملفات PDF

شاهد الفيديو

المواصفات الفنية

سلسلة RFPL/W-/4H - ظروف الهواء الراجع

الطراز	معدل تدفق الهواء (متر مكعب/ساعة)	قدرة التبريد المقدرة (كيلوواط)	قدرة التدفئة المقدرة (كيلوواط)	معدل تدفق الماء (متر مكعب/ساعة)	انخفاض ضغط المياه (كيلو باسكال)	ESP (Pa)	قدرة المحرك (كيلوواط)	مستوى الضجيج – ديسيبل (A)	أنبوب المياه (القطر الاسمي)	أنبوب التصريف (القطر الاسمي)
020	2000	10.5	17.2	1.8	9.8	220	0.55	54	40	25
030	3000	15.7	25.7	2.7	13.6	220	0.75	55	40	25
040	4000	20.9	34.3	3.6	22.4	220	1.1	56	40	25
050	5000	26.2	42.9	4.5	23.6	220	1.5	58	40	25
060	6000	31.4	51.5	5.4	27.8	250	2.2	58	40	25
070	7000	36.6	60.1	6.3	32.3	250	2.2	58	50	25
080	8000	41.9	68.7	7.2	48.1	270	2.2	58	50	25
090	9000	47.1	77.2	8.1	43.5	270	2.2	59	50	25
105	10500	52.3	85.8	9.0	62.1	270	3.0	60	50	25
120	12000	62.8	103.0	10.8	48.5	270	3.0	61	50	25
135	13500	70.6	115.8	12.2	22.3	320	4.0	64	65	32
150	15000	78.5	128.7	13.5	62.5	320	4.0	66	65	32
180	18000	94.2	154.5	16.2	32.5	320	5.5	68	65	32
210	21000	109.9	180.2	18.9	37.3	350	7.5	68	65	32
240	24000	125.6	206.0	21.6	65.6	350	7.5	70	65	40
270	27000	141.3	231.7	24.3	58.2	350	7.5	71	65	40
300	30000	157.0	257.4	27.0	60.4	420	11.0	72	65	40
330	33000	172.7	283.2	29.7	75.1	420	11.0	72	80	40
350	35000	183.1	300.3	31.5	86.4	450	11.0	74	80	40
400	40000	209.3	342.3	36.0	71.4	450	11.0	75	80	40
450	45000	235.5	386.2	40.5	75.3	450	15.0	76	80	40
500	50000	261.6	429.1	45.0	81.7	450	15.0	76	80	40
ملاحظة	1. ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
ملاحظة	2. ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل / المخرج 60 مئوية / 50 مئوية.

سلسلة RFPL/W-/6H - ظروف الهواء الراجع

الطراز	معدل تدفق الهواء (متر مكعب/ساعة)	قدرة التبريد المقدرة (كيلوواط)	قدرة التدفئة المقدرة (كيلوواط)	معدل تدفق الماء (متر مكعب/ساعة)	انخفاض ضغط المياه (كيلو باسكال)	ESP (Pa)	قدرة المحرك (كيلوواط)	مستوى الضجيج – ديسيبل (A)	أنبوب المياه (القطر الاسمي)	أنبوب التصريف (القطر الاسمي)
020	2000	15.1	24.8	2.60	22	220	0.55	54	40	25
030	3000	22.7	37.2	3.90	35	220	1.1	55	40	25
040	4000	30.2	49.6	5.20	46	220	1.1	56	40	25
050	5000	37.8	62.0	6.50	43	220	1.5	58	40	25
060	6000	45.3	74..4	7.80	54	250	2.2	58	40	25
070	7000	52.9	86.8	9.10	24	250	2.2	58	50	25
080	8000	60.5	99.2	10.40	35	270	2.2	58	50	25
090	9000	68.0	111.6	11.70	38	270	3.0	59	50	25
105	10500	79.4	130.2	13.65	43	270	3.0	60	50	25
120	12000	90.7	148.7	15.60	46	270	3.0	61	50	25
135	13500	102.0	167.3	17.55	48	320	4.0	64	65	32
150	15000	113.4	185.9	19.50	51	320	5.5	66	65	32
180	18000	136.0	223.1	23.40	23	320	5.5	68	65	32
210	21000	158.7	260.3	27.30	26	350	7.5	68	65	32
240	24000	181.4	297.5	31.20	35	350	7.5	70	65	40
270	27000	204.1	334.7	35.10	42	350	11.0	71	65	40
300	30000	226.7	371.9	39.0	44	420	11.0	72	65	40
330	33000	249.4	409.0	42.90	53	420	11.0	72	80	40
350	35000	264.5	433.8	45.50	63	450	11.0	74	80	40
400	40000	302.3	495.8	52.0	54	450	15.0	75	80	40
450	45000	340.1	557.8	58.50	61	450	15.0	76	80	40
500	50000	377.9	619.8	65.0	67	450	18.5	76	80	40
ملاحظة	1. ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
ملاحظة	2. ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل / المخرج 60 مئوية / 50 مئوية.

الميزات

يساعد استخدام إطار من سبائك الألومنيوم خفيفة الوزن على سهولة الفك والصيانة في الموقع.
تمنع الألواح الفولاذية الملونة المزدوجة (الداخلية والخارجية) المحشوة بالبولي يوريثان تكون الجسور الباردة على الهيكل أثناء التشغيل.
تخضع وحدات تبريد الهواء الأفقية لاختبارات التوازن الديناميكي والاستاتيكي قبل التسليم لضمان استقرار التشغيل.
تعمل المحامل الكروية المغلقة على ضبط مركز الجاذبية تلقائياً، وتتميز بخاصية القفل الذاتي ومقاومة الدفع. كما أن التزييت المسبق يغني عن الحاجة للصيانة في ظروف التشغيل العادية.
الفلتر من النوع اللوحي القابل للتنظيف وإعادة الاستخدام.
