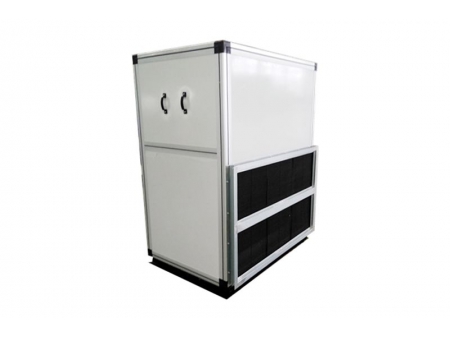

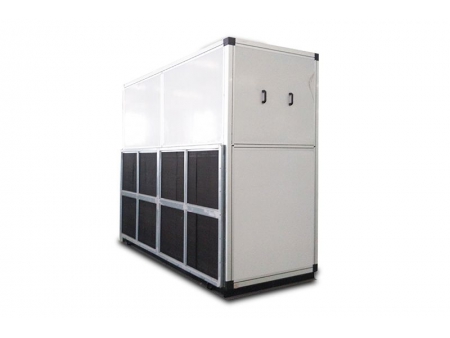

وحدة مناولة الهواء ذات تصميم رأسي Vertical Type Air Handling Unit

وحدة مناولة الهواء ذات تصميم رأسي Vertical Type Air Handling Unit
وحدة مناولة الهواء ذات تصميم رأسي Vertical Type Air Handling Unit
وحدة مناولة الهواء ذات تصميم رأسي Vertical Type Air Handling Unit
طلب عرض سعر
الموقع الإلكتروني:

تُعد وحدات تبريد الهواء الرأسية (وحدات مناولة الهواء) حلاً مثالياً لأغراض التهوية والتبريد، حيث تُستخدم على نطاق واسع في المصانع، والسوبر ماركت، والمطاعم، ومراكز التسوق وغيرها.

تنزيل ملفات PDF
المواصفات الفنية

سلسلة RFPL/W-/4H - ظروف الهواء الراجع

الطراز معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP
 (Pa)		 قدرة المحرك (كيلوواط) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
020
 2000 10.5 17.2 1.8 9.8 220 0.55 54 40 25
030
 3000 15.7 25.7 2.7 13.6 220 0.75 55 40 25
040
 4000 20.9 34.3 3.6 22.4 220 1.1 56 40 25
050
 5000 26.2 42.9 4.5 23.6 220 1.5 58 40 25
060
 6000 31.4 51.5 5.4 27.8 250 2.2 58 40 25
070
 7000 36.6 60.1 6.3 32.3 250 2.2 58 50 25
080
 8000 41.9 68.7 7.2 48.1 270 2.2 58 50 25
090
 9000 47.1 77.2 8.1 43.5 270 2.2 59 50 25
105
 10500 52.3 85.8 9.0 62.1 270 3.0 60 50 25
120
 12000 62.8 103.0 10.8 48.5 270 3.0 61 50 25
135
 13500 70.6 115.8 12.2 22.3 320 4.0 64 65 32
150
 15000 78.5 128.7 13.5 62.5 320 4.0 66 65 32
180
 18000 94.2 154.5 16.2 32.5 320 5.5 68 65 32
210
 21000 109.9 180.2 18.9 37.3 350 7.5 68 65 32
240
 24000 125.6 206.0 21.6 65.6 350 7.5 70 65 40
270
 27000 141.3 231.7 24.3 58.2 350 7.5 71 65 40
300
 30000 157.0 257.4 27.0 60.4 420 11.0 72 65 40
330
 33000 172.7 283.2 29.7 75.1 420 11.0 72 80 40
350
 35000 183.1 300.3 31.5 86.4 450 11.0 74 80 40
400
 40000 209.3 342.3 36.0 71.4 450 11.0 75 80 40
450
 45000 235.5 386.2 40.5 75.3 450 15.0 76 80 40
500
 50000 261.6 429.1 45.0 81.7 450 15.0 76 80 40
ملاحظة 1. ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
2. ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل / المخرج 60 مئوية / 50 مئوية.

سلسلة RFPL/W-/6H - ظروف الهواء الراجع

الطراز معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP
 (Pa)		 قدرة المحرك (كيلوواط) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
020
 2000 15.1 24.8 2.60 22 220 0.55 54 40 25
030
 3000 22.7 37.2 3.90 35 220 1.1 55 40 25
040
 4000 30.2 49.6 5.20 46 220 1.1 56 40 25
050
 5000 37.8 62.0 6.50 43 220 1.5 58 40 25
060
 6000 45.3 74..4 7.80 54 250 2.2 58 40 25
070
 7000 52.9 86.8 9.10 24 250 2.2 58 50 25
080
 8000 60.5 99.2 10.40 35 270 2.2 58 50 25
090
 9000 68.0 111.6 11.70 38 270 3.0 59 50 25
105
 10500 79.4 130.2 13.65 43 270 3.0 60 50 25
120
 12000 90.7 148.7 15.60 46 270 3.0 61 50 25
135
 13500 102.0 167.3 17.55 48 320 4.0 64 65 32
150
 15000 113.4 185.9 19.50 51 320 5.5 66 65 32
180
 18000 136.0 223.1 23.40 23 320 5.5 68 65 32
210
 21000 158.7 260.3 27.30 26 350 7.5 68 65 32
240
 24000 181.4 297.5 31.20 35 350 7.5 70 65 40
270
 27000 204.1 334.7 35.10 42 350 11.0 71 65 40
300
 30000 226.7 371.9 39.0 44 420 11.0 72 65 40
330
 33000 249.4 409.0 42.90 53 420 11.0 72 80 40
350
 35000 264.5 433.8 45.50 63 450 11.0 74 80 40
400
 40000 302.3 495.8 52.0 54 450 15.0 75 80 40
450
 45000 340.1 557.8 58.50 61 450 15.0 76 80 40
500
 50000 377.9 619.8 65.0 67 450 18.5 76 80 40
ملاحظة 1. ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
2. ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل / المخرج 60 مئوية / 50 مئوية.
الميزات
  • هيكل من سبائك الألومنيوم: يضمن استخدام إطار الألمنيوم خفة الوزن، مما يسهل عمليات الفك والصيانة في الموقع.
  • عزل حراري متطور: تتميز الوحدة بألواح فولاذية ملونة مزدوجة (داخلية وخارجية) محشوة بالبولي يوريثان، مما يمنع تشكل الجسور الباردة على الهيكل أثناء التشغيل ويقلل من فقد الطاقة.
  • مراوح طرد مركزي مزدوجة السحب: تخضع وحدات تبريد الهواء لاختبارات التوازن الديناميكي والاستاتيكي قبل التوريد لضمان التشغيل الهادئ والمستقر.
  • محامل كروية (رولمان بلي) مغلقة: تتميز بخاصية ضبط مركز الجاذبية تلقائياً، والقفل الذاتي، ومقاومة الدفع. وبفضل التزييت المسبق، لا تتطلب هذه المحامل أي صيانة في ظروف التشغيل العادية.
  • فلتر عملي: مزودة بمرشح (فلتر) من النوع اللوحي، مصمم ليكون قابلاً للتنظيف وإعادة الاستخدام لضمان استدامة الأداء.
