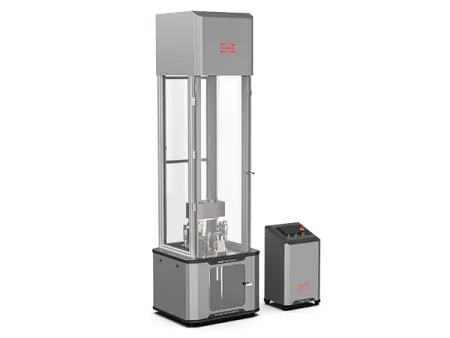

نظام متكامل ودقيق لفحص متانة المواد المعدنية وغير المعدنية، طاقة صدم تصل إلى 1800 جول
طلب عرض سعر
الموقع الإلكتروني: http://testingmachine-ae.com/4-3-drop-weight-impact-testing-machines.html
سلسلة (1800J) DIT-E
Drop Weight Impact Testing Machine for Metals and Non-Metals
يتميز نظام (جهاز) اختبار الصدم بالوزن الساقط هو تجسدي للهندسة المتطورة لتقييم مقاومة الصدم لمختلف الخامات، حيث صُمم ببراعة هندسية فائقة لتقييم اختبار المقاومة الميكانيكية ونطاق واسع من الأنابيب والألواح، بما في ذلك المعادن، والبلاستيك، والسيراميك، والنايلون، والمواد المركبة، ومختلف مواد البناء. يمنحك هذا التنوع حلاً شاملاً وموثوقاً لقياس مدى تحمل المواد في قطاعات التصنيع والإنشاءات والبحث والتطوير.
المعايير
ASTM D 7136/D 7136M, ASTM D 7192, ASTM D5628， ASTM D 3763, ASTM E 23, ISO 148, ISO 14556, EN 10045, DIN 50115
ا
الميزات
- قدرة صدم عالية السرعة
سرعة صدم تصل إلى 20 متر/ثانية، وطاقة صدم قصوى تبلغ 1800 جول، مما يجعله الخيار الأمثل لاختبارات التحمل القاسية. - سير عمل مؤتمت بالكامل
انسيابية تامة في الاختبار، بمجرد ضبط ارتفاع السقوط وكتلة رأس الصدم، يتولى الجهاز مهام الرفع والتحرير، وصولاً إلى معالجة البيانات في الوقت الفعلي - نظام متطور لجمع البيانات
منصة قياس متكاملة تضم مستشعرات عالية الدقة مع وحدة تحصيل بيانات بتردد عالٍ، لتوليد منحنيات (القوة-الإزاحة) فورياً. كما يتميز الجهاز بمعدل أخذ عينات يصل إلى2 ميجاهرتز، مع 6000 نقطة بيانات لكل قناة، ودقة حمل ديناميكي تتجاوز ±2%. - نظام رفع فائق الدقة والسرعة
مزود بآلية حماية عند انقطاع التيار الكهربائي، مما يضمن ثبات الوزن ومنع سقوطه العرضي تحت أي ظرف - آلية تثبيت وتحرير معززة بالأمان
تصميم هيكلي عالي الأمان مع مراقبة حية ووظائف إنذار لمنع ارتخاء وحدة التثبيت والقضاء على المخاطر أثناء انقطاع الطاقة المفاجئ. - درع حماية مغلق بالكامل
حماية شاملة للمشغل من الشظايا المتطايرة، مع تصميم باب متداخل يرفع معايير السلامة أثناء اختبار صدم البلاستيك والمعادن. - غرفة بيئية اختيارية (حرارة/برودة)
تتميز بوظيفة الإغلاق التلقائي للباب لتقليل تقلبات درجات الحرارة إلى أدنى حد، مما يضمن استقرار بيئة الاختبار - نافذة رؤية مضادة للضباب
نافذة مصممة هندسياً لمقاومة التكثف، تضمن رؤية واضحة تماماً لمسار الاختبار بالكامل حتى في ظروف درجات الحرارة القصوى.
المواصفات الفنية
| طاقة التصادم (جول) | 0.59-1800J |
| سرعة التصادم | 0.77 إلى 20 م/ ثانية |
| ارتفاع السقوط | 0.03 إلى 1.2 م (محاكاة تصل إلى 29.4 متر) |
| أقصى سرعة للصدم | 7 م/ ثانية إلى 20 م/ ثانية (70kg-2kg) |
| سرعة رفع المطرقة | من 1 إلى 3 متر/دقيقة (قابلة للضبط) |
| دقة تموضع المطرقة | 0.1mm |
| نطاق (سعة) محول القوة | 1kN-100kN (قابل للتخصيص) |
| الدقة الخطية الاستاتيكية (الثابتة) لمحول القوة | ±1% من السعة الكاملة (من 10% إلى 50% من FS) ±2% من القيمة المقروءة (من 50 % إلى 100 % من FS) |
| دقة تحليل المحول التناظري الرقمي (A/D) | 16 بت |
| أقصى تردد لأخذ العينات | 2MHz |
| الاستجابة الترددية | 500kHz |
| سعة تخزين قنوات البيانات | 60000 نقطة |
| الخطأ الديناميكي (نسبة الخطأ أثناء التحميل السريع) | < 2% |
| منطقة الاختبار | 720×720×630mm |
| الأبعاد | 850×850×3500mm |
| الوزن | 1200kg |
| مصدر الطاقة | 3kW (220V±10%, 50Hz±10%) |
