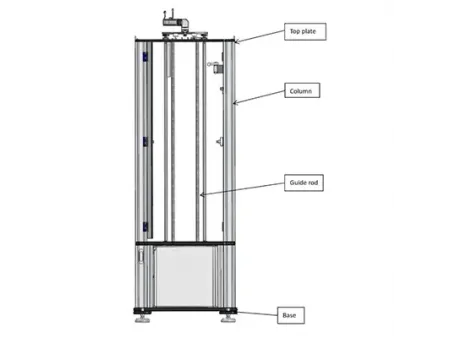

هيكل عالي الاستقرار مع نظام توجيه عالي الدقة

يتميز الجهاز بقضبان توجيه مصنوعة من أعمدة مصقولة بدقة متناهية، ومطلية بالكروم الصلب لضمان استقامة مثالية ودقة أبعاد استثنائية. كما تأتي نهايات هذه الأعمدة مزودة ببراغي تثبيت مشدودة بقوة، مما يمنح الهيكل ونظام التوجيه صلابة فائقة، حيث يضمن هذا التصميم المتطور ثبات الوصلات الهيكلية ومنع ارتخائها الناتج عن الاهتزازات أثناء عمليات اختبار الصدم المتكررة.

نظام رفع بمحرك "سيرفو" مع خاصية القفل الذاتي لتحقيق أمان مطلق

يعمل الجهاز بمحرك "سيرفو" (Servo-motor) عالي الكفاءة، يضمن تشغيلاً هادئاً، وأداء رفع فائق الاستقرار، مع دقة متناهية في تحديد الموضع العمودي. كما تم دمج نظام مكابح آلي يوفر خاصية القفل الذاتي الفوري في حال انقطاع التيار الكهربائي، مما يمنع السقوط المفاجئ للوزن ويضمن سلامة المشغل والمعدات في كافة الظروف.

نظام تحرير الأوزان الآمن مع مراقبة آنية لسلامة التشغيل

تعتمد آلية التحرير هيكلاً متطوراً للقفل الذاتي التلقائي؛ فبمجرد رفع الوزن، يتم تأمينه بمزلاج محكم يمنع انفصاله تلقائياً تحت تأثير ثقله الخاص. كما تم تزويد النظام بوظيفة مراقبة عبر مفتاح تقارب للتحقق من إتمام عملية التعشيق بدقة، حيث لن ترتفع العارضة العرضية في حال عدم اكتمال القفل. ويضمن التفعيل الهوائي أداءً متسقاً لعملية التحرير وعمراً تشغيلياً مديداً.

مجموعة أوزان قابلة للتخصيص لتكوينات طاقة مرنة

تتكون وحدة الأوزان من الهيكل الرئيسي، وخطاف التعليق، وكتلة التوجيه، وكتل الوزن الإضافية، بالإضافة إلى اللوحة العاكسة، حيث يبدأ الوزن الافتراضي من 5.5 كجم، مع إمكانية زيادته ليصل إلى 29.5 كجم عبر نظام إضافة كتل قياسي. أما رأس الصدم، فيأتي بشكل كروي بقطر (D 16±0.1mm)، ومصنوع من سبيكة فولاذية معالجة بالتقسية، مما يضمن الامتثال الكامل للمعيار الدولي ASTM D7136.

نظام كبح الارتداد لضمان دقة الاختبار ومنع الصدمات الثانوية

يتميز الجهاز بنظام متطور لمنع الارتداد يقوم بالتقاط الوزن فور حدوث الارتداد الأول، حيث يمنع أي اصطدام ثانوي غير مقصود بالعينة. ولذا، تضمن هذه الآلية سلامة البيانات المستخرجة، وتمنحك نتائج اختبار دقيقة وقابلة للتكرار وفقاً لأعلى معايير الجودة الميكانيكية.

وحدة تثبيت هوائية معيارية مع غلاف حماية كامل

صُممت وحدة التثبيت لتتطابق تماماً مع متطلبات المعيار الدولي ASTM D7136، حيث توفر فتحة اختبار بمقاس 125 × 75 مم، مخصصة لعينات المواد المركبة. كما تستقر العينات (بمقاس 150 × 100 مم) على لوحة الدعم ويتم تثبيتها هوائياً قبل بدء عملية الصدم. ولضمان حماية القصوى، يحيط بالوحدة غلاف أمان مغلق بالكامل، حيث لا يعمل المشبك الهوائي إلا بعد إغلاق الباب بإحكام، مما يضمن سلامة المشغل بنسبة 100 بالمائة.
