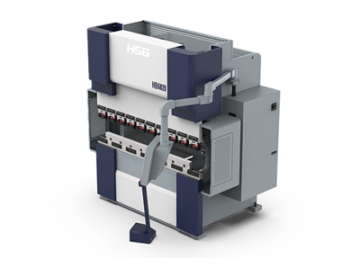

ماكينة ثني الصاج الهيدروليكية الكهربائية فئة HB \ مكبس ثني الصفائح المعدنية
طلب عرض سعر
HB Series Oil-electric Hybrid Bending Machine / Hybrid Press Brake
مقدمة
ماكينة ثني الصاج الهيدروليكية الكهربائية فئة HB التي توفرها شركة HSG Laser هي جيل جديد من مكابس ثني الصفائح المعدنية التي تتميز بتوفير الطاقة، مستوى الضوضاء المنخفض والتشغيل المستقر.
تعتمد هذه الثناية محرك السيرفو المزدوج للتحكم في مضخة الزيت مباشرة لسرعة الكبح السريعة، حيث تحقق زيادة كبيرة في كفاءة الإنتاج. إلى جانب ذلك، محرك السيرفو يمكنه إيقاف التدفق أو الضغط غير اللازم، حيث تقلل الضوضاء واستهلاك الطاقة.
لديها مميزات أخرى تتمثل في درجة حرارة الاتزان الحراري المنخفض الذي يقلل من خطر تسرب الزيت، لا تحتاج لجهاز التبريد، أو خزان الزيت التقليدي الكبير. تحسن بشكل كبير عمر الاستخدام الافتراضي للنظام الهيدروليكي وأسطونة الزيت بسبب الاستقرارية العالية.

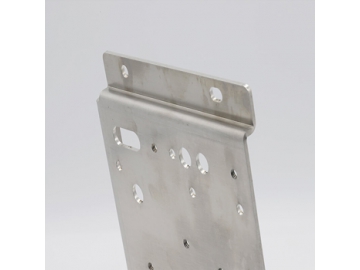

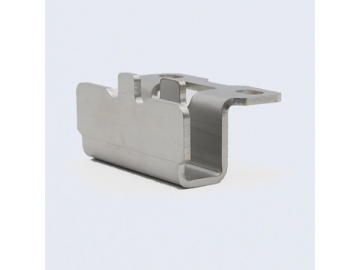

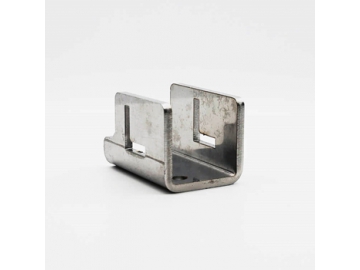

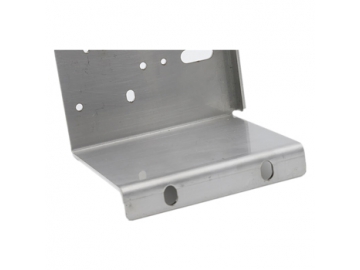

العينات المشكلة بالثني
المواصفات
| قوة الكبس | 2200 كيلو نيوتن |
| أقصى طول للثني | 4040 مم |
| المسافة بين الإطارات | 3340 مم |
| عمق العنق | 450 مم |
| إرتفاع طاولة العمل السفبية | 950 مم |
| طول الشوط | 180 مم |
| إرتفاع الفتح | 470 مم |
| عدد الأسطوانات | 2 |
| حجم الزيت | 70 لتر |
| الوزن الماكينة الكلي | حوالي 13100 كجم |
| القدرة الكهربائية | About 17KW حوالي 17 كيلو وات |
| القياس | حوالي 4560×1755×2700 مم |
| الوصف | السرعة | الدقة |
| محور Y1، Y2 - ينزل | 150 مم في الثانية | / |
| محور Y1، Y2 - الثني | من 0.2 إلى 50 مم في الثانية | ±0.01 مم |
| محور Y1، Y2 - يصعد | 150 مم في الثانية | / |
| محور- X – أمام وخلف | 500 مم في الثانية | ±0.01 مم |
| محور Z1، Z2 – يسار ويمين | 700 مم في الثانية | ±0.1 مم |
| محور R – أعلى وأسفل | 60 مم في الثانية | ±0.1 مم |
المميزات

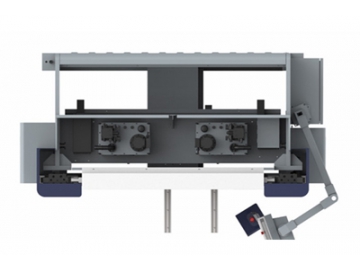

- نظام ثني الصاج الهيدروليكية الكهربائية (الهجين)تعتمد هذه الثناية محرك السيرفو المزدوج للتحكم في مضخة الزيت مباشرة لسرعة الكبح السريعة، حيث تحقق زيادة كبيرة في كفاءة الإنتاج. إلى جانب ذلك، محرك السيرفو يمكنه إيقاف التدفق أو الضغط غير اللازم، حيث تقلل الضوضاء واستهلاك الطاقة.
إلى جانب ذلك، محرك السيرفو يمكنه إيقاف التدفق أو الضغط غير اللازم، حيث تقلل الضوضاء واستهلاك الطاقة.
لديها مميزات أخرى تتمثل في درجة حرارة الاتزان الحراري المنخفض الذي يقلل من خطر تسرب الزيت، لا تحتاج لجهاز التبريد، أو خزان الزيت التقليدي الكبير. تحسن بشكل كبير عمر الاستخدام الافتراضي للنظام الهيدروليكي وأسطونة الزيت بسبب الاستقرارية العالية. -

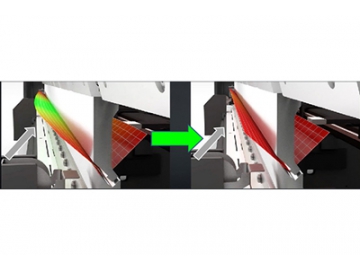

- الهيكل ذو الصلابة العالية وتعويض الانحراف الأوتوماتيكيالهيكل ذو الصلابة العالية يحسن الشكل ويمكنه تحسين دقة الثني الشاملة وفقاً لقيمة Y المحسوبة ودقة التموضع لطاولة العمل. تسامح زاوية قطعة العمل المثنية ±30؛
من خلال البرمجة، يمكن أن يقوم نظام التعويض الإنحراف الأوتوماتيكي بالحساب الأوتوماتيكي وفقاً للطول، السمك وزاوية قطع العمل المثنية، إضافة إلى ذلك، تتوافق مع التشوه العكسي مع تزيز قوة الضغط. -

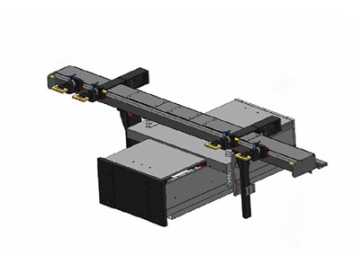

- نظام التموضع المسبق الموثوق وذو الكفاءةالتموضع بعد الحركة بسرعة عالية، محور-X: 500 مم في الثانية، محور-Z: 700 مم في الثانية، محور- R: 60 مم في الثانية؛ الطول المقاس على محور- X: 600 مم؛
دقة التموضع العالية، محور-X: ±0.01 مم، محور-Z: ±0.1 مم، محور-R: 0.1 مم.
ملاحظة: قابلة للتطبيق فقط لـ HB1003/HB6020 -

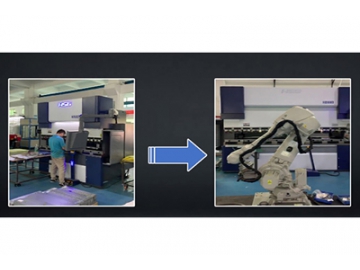

- حلول التحديث المختلفةإضافة واجهة التحكم الآلي لتحقيق التحديث التلقائي في حالة يكون هناك حاجة لذلك، وجعل عملية الثني تتم بشكل أبسط وأسرع.
-
نظام CNC الذكي، معدل التشغيل العالي

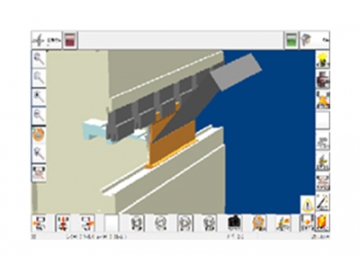

- نظام CAM الداخلييستخدم نظام CNC للرسومات المصممة بشكل جيد (طراز النافذة TM) ومجهزة بوظائف 3D المتقدمة.
هو نظام CAM الحقيقي (Italian STEP).

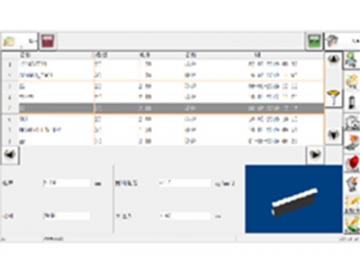

- التخزين وتبادل البيانات التلقائييدعم النظام مضمون صيغ الملفات المتعددة، يوفر الاسترجاع على أساس الكلمة المفتاحية وقبول تعليمات الإنتاج من خلال وظيفة خطة الثتي. يمكن تحرير وحفظ الإعدادات مثل ترتيب الثني وتصميم القالب. يتم إضافة وظيفة الملاحظة لتنفيذ الملاحظة وتبادل معلومات الإنذار. المعلمات المعالجة يمكن تخزينها والبيانات يتم تبادلها بعد المعالجة.

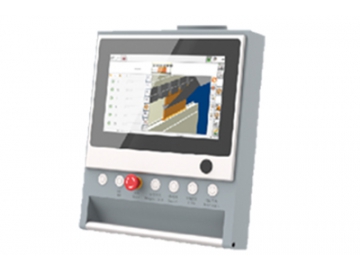

- شاشة مناسبة للاستخدام البشري تتميز بسهولة التشغيلتدعم شاشة واجهة الاستخدام عرض القوالب الخاصة. حيث يتم تحسين سهولة تشغيل وظائف المحاكاة وتموضع القالب والتوجيه. توفر بسهولة تعويض الطول. تتم المعالجة وفقاً للبرنامج المحاكاة ثلاثي الأبعاد 3D.
