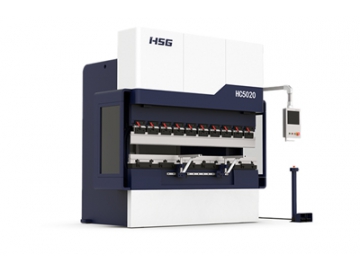

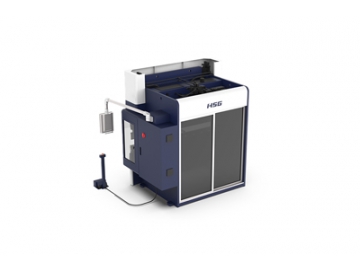

ماكينة ثني الصاج الهيدروليكية الكهربائية فئة HC

طلب عرض سعر

من نحن: http://fabricationsolution.asia/3-bending.html

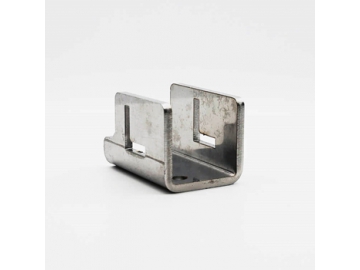

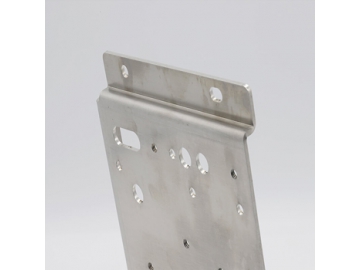

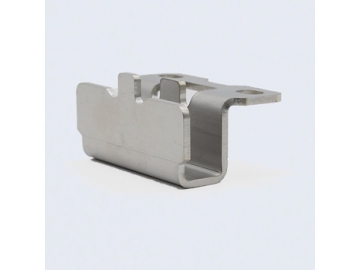

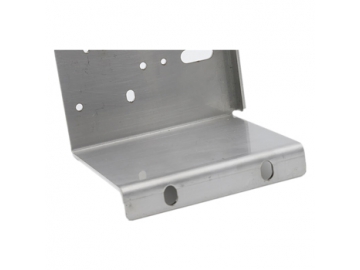

العينات المشكلة بالثني

المواصفات الفنية

الاسم	المواصفات
قوة الثني	1100 كيلو نيوتن
طول الطاولة	4100 مم
إرتفاع الطاولة	900 مم
المسافة بين الأعمدة	3500 مم
عمق العنق	400 مم
شوط الإنزلاق	200 مم
إرتفاع الفتح	470 مم
السرعة التنازلية السريعة	180 مم في الثانية
سرعة الرجوع	140 مم في الثانية
سرعة العمل	10 مم في الثانية
حركة (محور X) للمقياس الخلفي	من 0 إلى 600 مم
دقة التموضع محور- X	±0.05 مم
دقة التموضع المتكرر لمحور- X	± 0.02 مم
دقة التموضع لمحور- Y	± 0.02 مم
دقة التموضع المتكرر لمحور- Y	± 0.01 مم
الحركة على محور- R	150 مم
دقة العمل	مستقيم: ±0.2 مم لكل متر، الزاوية: ±0.5 درجة مم لكل متر
عدد محاور CNC	4 1 محور
قدرة المحرك الرئيسي	حوالي 7.9 كيلو وات
سعة خزان الوقود	400 لتر
الأبعاد (طول×العرض×الإرتفاع)	4650×1580×2680 مم
وزن المعدة	حوالي 10200 كجم

ملاحظات:

محور Y يشمل: محوري Y1 وY2– محور NC الذي يتحكم في الحركة إلى أعلى وأسفل لأسطوانتي الزيت الرئيسيتين للتحكم في زاوية الثني؛

محور X يشمل – محور التحكم العددي الذي يتحكم في الإتجاه إلى الأمام والخلف للمقياس الخلفي للتحكم في قياس الثني؛

محور V - محور التعويض الأوتوماتيكي للإنحراف الميكانيكي، يستخدم لتعويض إنحراف طاولة والإنزلاق تحت الحمل؛

محور R يشمل – محور التحكم العددي الذي يتحكم في الإتجاه إلى الأعلى والأسفل للمقياس الخلفي يمكن أن يستخدم للتحكم في الثني لقطع العمل غير المنتظمة؛

المميزات:

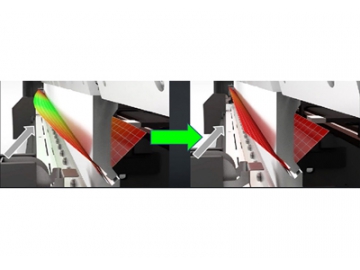

طاولة عمل لتعويض الإنحراف
تعويض التشوه الإنحرافي بفعل طاولة العمل، باستخدام برنامج المعالجة لحساب التعويض آلياً وفقاً للطول، السمك والزاوية وزاوية الثني لطاول العمل.

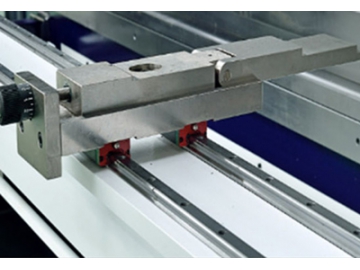

نظام التموضع اللاحق
نظام نطاق المقياس الخلفي: يتحرك ذهابا وايابا (محور X)، يتحرك إلى أعلى وأسفل (محور R) كلها تشغل بواسطة محرك السيرفو، مكونة من 4 أصابع للتموضع.

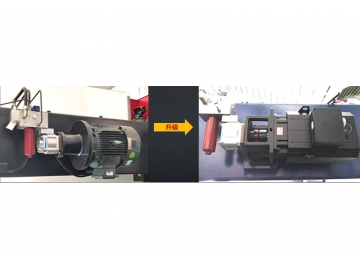

محرك السيرفو (مؤازر)
يعتمد محرك السيرفو بدلاً من محرك التزامن مثل مصدر محرك القدرة الرئيسي للمضخة الهيدروليكية، والاحتفاظ بتقنية التحكم ف الصمام التناسبي، بأداء وموثوقية عاليتين. مضخة متغيرة يتحكم فيها بمحرك السيرفو تقلل بشكل كبير من ضوضاء الماكينة وحرارة الزيت، وتوفر استهلاك الطاقة بنسبة 40%.
